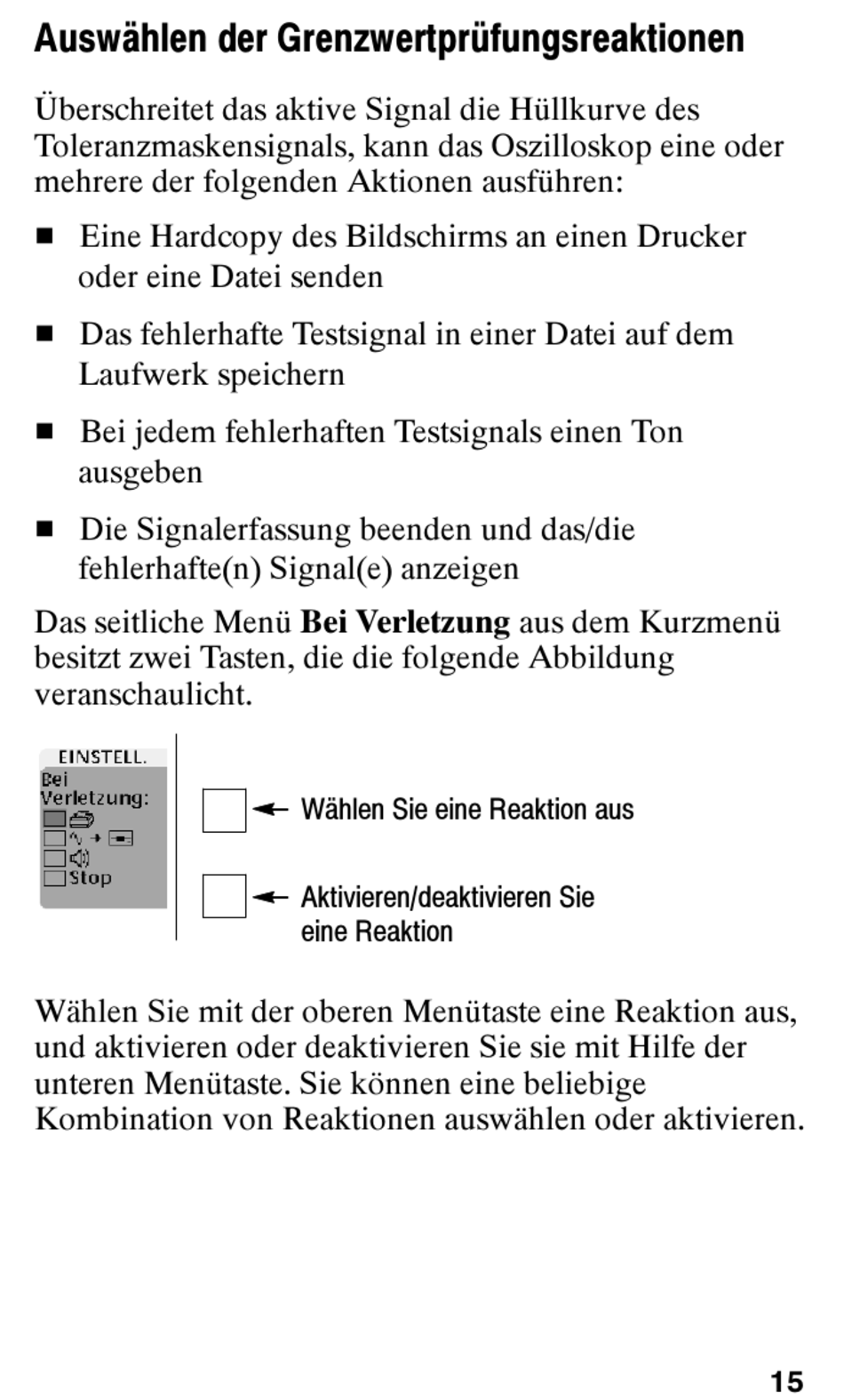

Auswählen der Grenzwertprüfungsreaktionen
Überschreitet das aktive Signal die Hüllkurve des
Toleranzmaskensignals, kann das Oszilloskop eine oder
mehrere der folgenden Aktionen ausführen:
H Eine Hardcopy des Bildschirms an einen Drucker
oder eine Datei senden
H Das fehlerhafte Testsignal in einer Datei auf dem
Laufwerk speichern
H Bei jedem fehlerhaften Testsignals einen Ton
ausgeben
H Die Signalerfassung beenden und das/die
fehlerhafte(n) Signal(e) anzeigen
Das seitliche Menü Bei Verletzung aus dem Kurzmenü
besitzt zwei Tasten, die die folgende Abbildung
veranschaulicht.
Wählen Sie mit der oberen Menütaste eine Reaktion aus,
und aktivieren oder deaktivieren Sie sie mit Hilfe der
unteren Menütaste. Sie können eine beliebige
Kombination von Reaktionen auswählen oder aktivieren.
Wählen Sie eine Reaktion aus
Aktivieren/deaktivieren Sie
eine Reaktion
15
