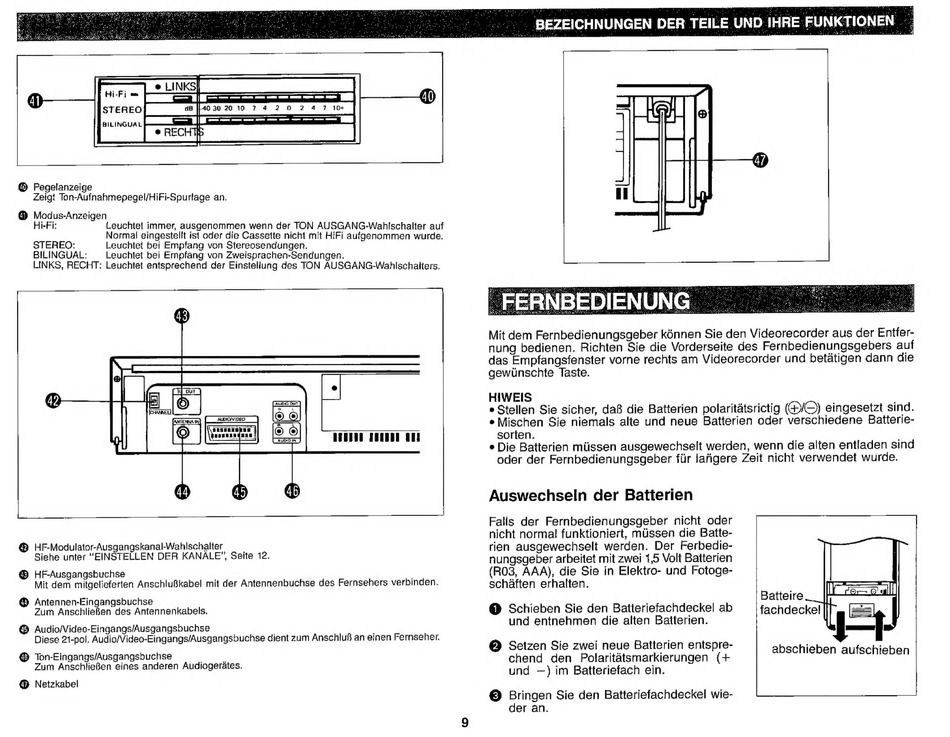

@ Pegelanzeige
Zeigt Ton-Aufnahmepegel/HiFi-Spurtage an.
41] Modus-Anzeigen
Hi-Fi:
Leuchtet immer, ausgenommen wenn der TON AUSGANG-WahlIschalter auf
Normal eingestellt ist oder die Cassette nicht mit HiFi aufgenommen wurde.
STEREO:
Leuchtet bei Empfang von Stereosendungen.
BILINGUAL:
Leuchtet bei Empfang von Zweisprachen-Sendungen.
LINKS, RECHT: Leuchtet entsprechend der Einstellung des TON AUSGANG-Wahlschalters.
ALOIDWIDEO
yitijiis
Ledueptetetcle bedertt
@
HF-Modulator-Ausgangskanal-Wahlschalter
Siehe unter "EINSTELLEN DER KANALE', Seite 12.
@ HF-Ausgangsbuchse
Mit dem mitgelieferten AnschluBkabel
mit der Antennenbuchse des Fernsehers verbinden.
@ Antennen-Eingangsbuchse
Zum AnschlieBen des Antennenkabels.
@® Audio/Video-Eingangs/Ausgangsbuchse
Diese 21-pol. Audio/Video-Eingangs/Ausgangsbuchse dient zum Anschluf an einen Fernseher.
@ Ton-Eingangs/Ausgangsbuchse
Zum AnschlieBen eines anderen Audiogerates.
@
Netzkabel
HIWEIS
Auswechseln
der Batterien
Falls der Fernbedienungsgeber nicht oder
nicht normal funktioniert, missen die Batte-
rien ausgewechselt werden. Der Ferbedie-
nungsgeber arbeitet mit zwei 1,5 Volt Batterien
(RO3, AAA), die Sie in Elektro- und Fotoge-
schaften erhalten.
@ Schieben Sie den Batieriefachdeckel ab
und entnehmen die alten Batterien.
fachdeckel
_—
a
abschieben aufschieben
@ Setzen Sie zwei neue Batterien entspre-
chend
den
Polaritatsmarkierungen
(+
und —) im Batteriefach ein.
© Bringen Sie den Batteriefachdeckel wie-
der an.
