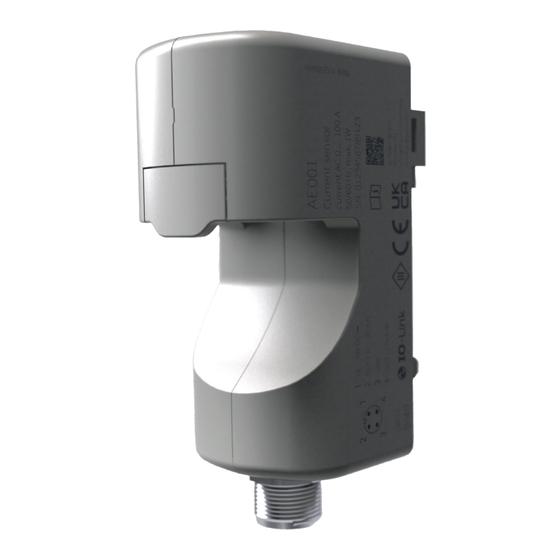

- Seite 1 Bedienungsanleitung Smart Sensor Strom AE001 autosen Made in Germany...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung ����������������������������������������������������������������������������������������������������������������������������������������������������� 3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������� 3 2 Sicherheitshinweise ��������������������������������������������������������������������������������������������������������������������������������������������� 3 3 Bestimmungsgemäße Verwendung ��������������������������������������������������������������������������������������������������������������������� 3 3�1 Einsatz-/Lagerbereich ������������������������������������������������������������������������������������������������������������������������������������� 3 3�2 Beschränkung des Einsatzbereiches �������������������������������������������������������������������������������������������������������������� 4 4 Funktionen �����������������������������������������������������������������������������������������������������������������������������������������������������������4 5 Montage ���������������������������������������������������������������������������������������������������������������������������������������������������������������4 5�1 Überblick ���������������������������������������������������������������������������������������������������������������������������������������������������������4 5�2 Montage Sensor ��������������������������������������������������������������������������������������������������������������������������������������������� 4 5�3 Installation des Messleiters �����������������������������������������������������������������������������������������������������������������������������... -
Seite 3: Vorbemerkung
1 VORBEMERKUNG Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.autosen.com� 1�1 VERWENDETE SYMBOLE Warnung! Gefährliche Situation, die bei Nichtbeachtung des Hinweises zu Tod oder schwerer Verletzung führen kann. -
Seite 4: 3�2 Beschränkung Des Einsatzbereiches
• Das Gerät darf bis zu einer Höhe von 4000 m betrieben werden� 4 FUNKTION Der AC-Stromsensor AE001 dient zur kontaktlosen Messung von Wechselströmen (AC-Strom) einer Leitung� Der zu messende Leiter wird bei spannungsfreier Anlage durch die Öffnung geführt und fixiert. Der gemessene Strom wird digital aufgearbeitet und entweder über den Analogausgang oder IO-Link-Schnittstelle ausgegeben�... -
Seite 5: 5�3 Installation Des Messleiters
► Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: Warnung! Vor der Installation des Gerätes ist die Anlage spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. 6�1 ANSCHLUSSBELEGUNG Betriebsanleitung AE001 -5... -
Seite 6: Betriebsarten
Grenzwert SP1 abzüglich der eingestellten Hysterese befindet. Liegt der Messwert darunter, wird der Schaltausgang inaktiv. Two Point Mode Schaltzustand Messwert inak�v ak�v Das Schaltverhalten wird über einen Einschaltpunkt SP1 und einen Ausschaltpunkt SP2 definiert. Betriebsanleitung AE001 -6... -
Seite 7: 7�3 Io-Link Parametrierung
Downloadbereich der Artikeldetailseite� Hinweis! Einige Parameter sind durch ein Passwort gesichert, um verse- hentliches Verstellen zu verhindern. (Production Password): autosen 7�4 BETRIEB IM IO-LINK-MODUS Um IO-Link zu nutzen, muss das Gerät an einen IO-Link-Master angeschlossen werden. Im IO-Link-Modus findet eine bidirektionale Kommunikation zwischen Master und Gerät statt�... -
Seite 8: Wartung, Instandsetzung Und Entsorgung
8 WARTUNG, INSTANDSETZUNG UND ENTSORGUNG Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt! ► Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen! 9 TECHNISCHE DATEN Technische Daten und weitere Informationen unter www.autosen.com Betriebsanleitung AE001 -8... - Seite 9 Technische Daten und weitere Informationen unter: www.autosen.com...
