Rtd-Simulation - Fluke 712 Gebrauchsanweisung

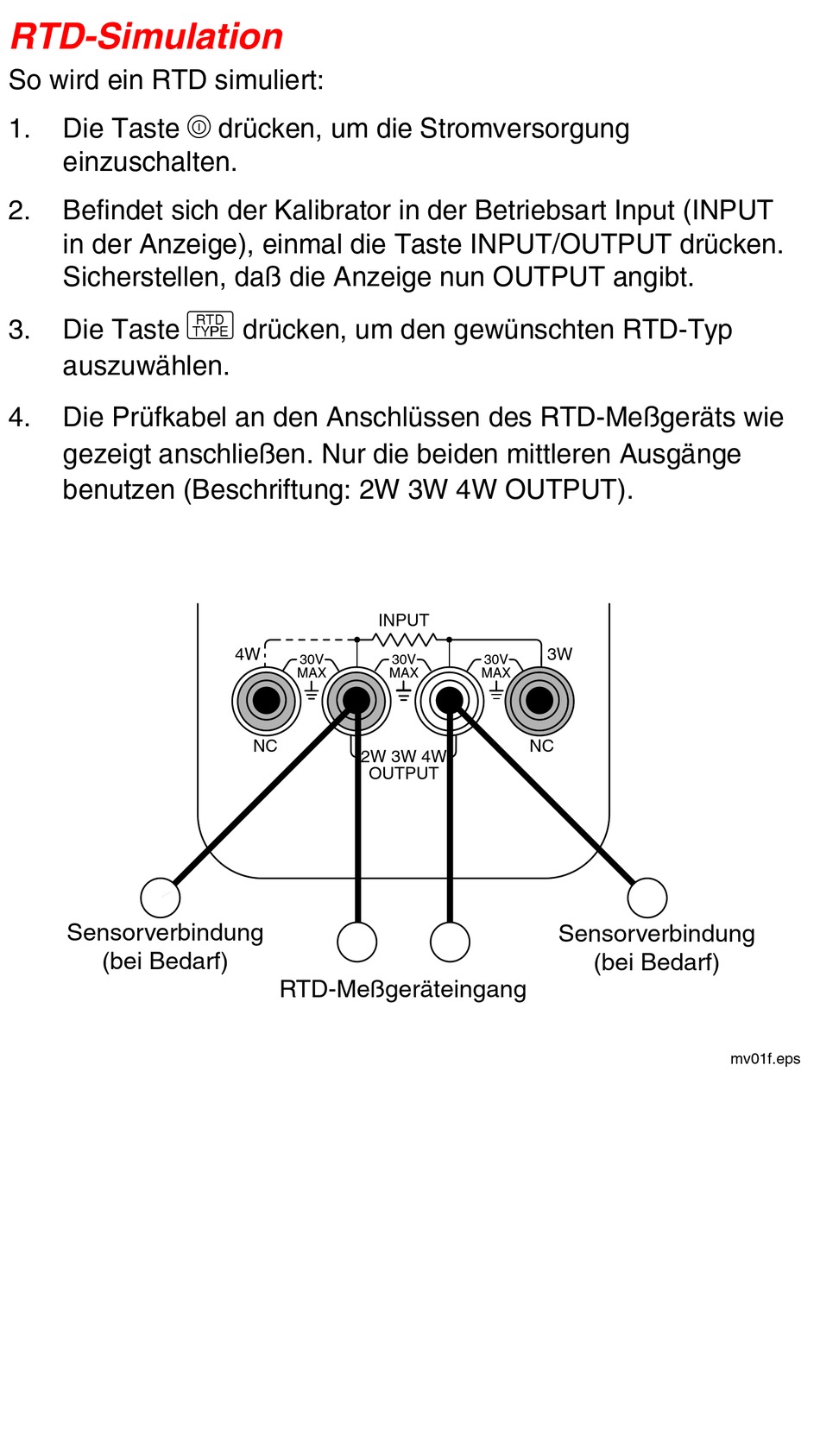

RTD-Simulation

So wird ein RTD simuliert:
Die Taste O drücken, um die Stromversorgung
1.
einzuschalten.
2. Befindet sich der Kalibrator in der Betriebsart Input (INPUT
in der Anzeige), einmal die Taste INPUT/OUTPUT drücken.
Sicherstellen, daß die Anzeige nun OUTPUT angibt.
3. Die Taste
auszuwählen.
4. Die Prüfkabel an den Anschlüssen des RTD-Meßgeräts wie
gezeigt anschließen. Nur die beiden mittleren Ausgänge
benutzen (Beschriftung: 2W 3W 4W OUTPUT).
Sensorverbindung
(bei Bedarf)
R
drücken, um den gewünschten RTD-Typ
4W
30V
MAX
NC
RTD-Meßgeräteingang
INPUT
30V 30V
MAX MAX
2W 3W 4W
OUTPUT
3W
NC
Sensorverbindung
(bei Bedarf)
mv01f.eps
