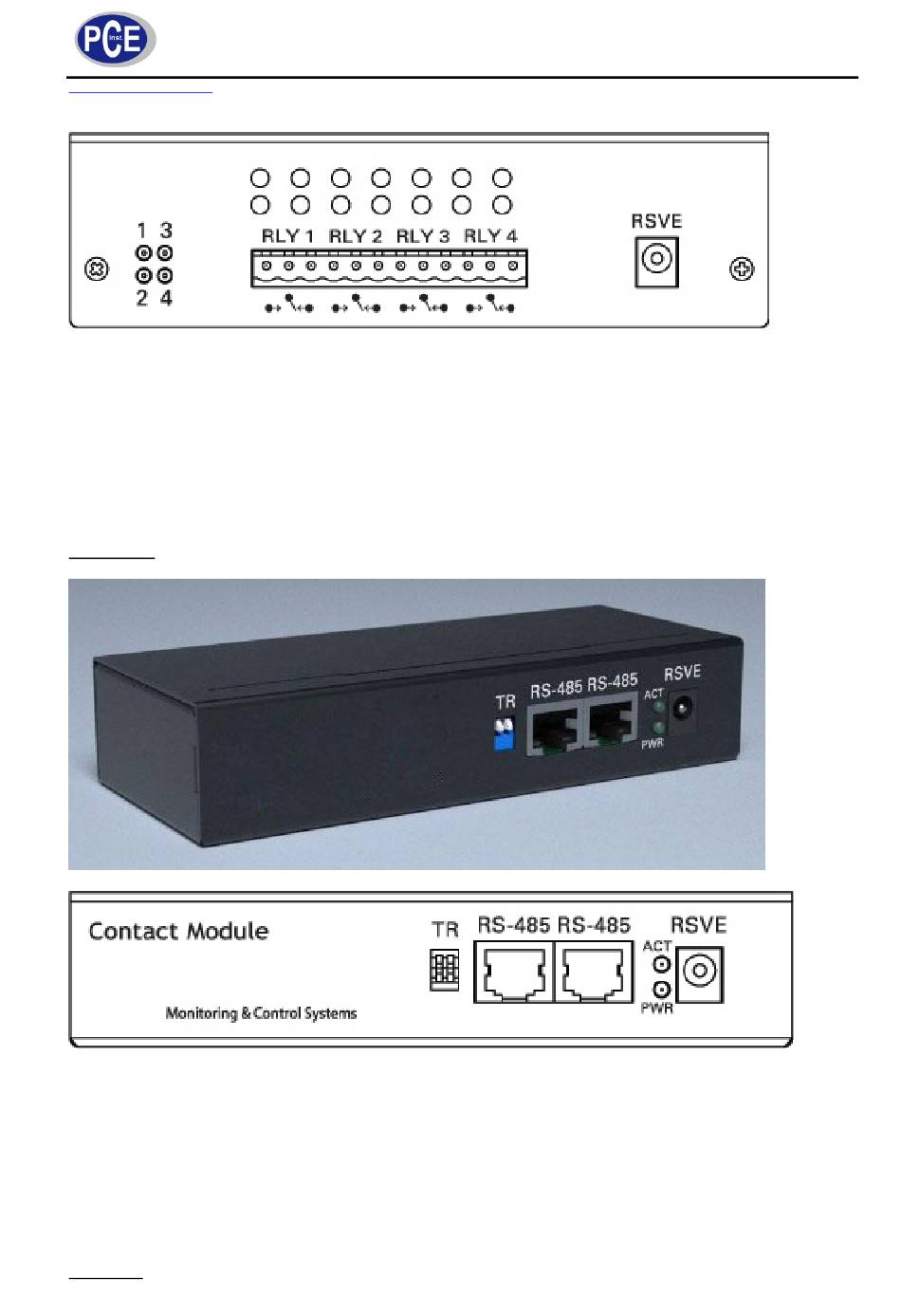

jedes eingebaute Relais ist mit „öffnen" und „schließen" Kontakten ausgestattet. Die
RLY1...4
maximale AC Spannung beträgt 250V und die maximale DC Spannung 24V. Der maximale Strom 7A.
RSVE 12V Netzanschluss. Interner Ausgang „+", externer „-". Jedes Netzteil mit einer minimalen
Leistung von 3W kann benutzt werden.
1,2,3,4 zeigt an ob die Relais an oder ausgeschaltet sind
Adresskontaktmodul
Vorderseite
RSVE 12V Netzanschluss. Interner Ausgang „+", externer „-". Jedes Netzteil mit einer minimalen
Leistung von 3W kann benutzt werden.
RS-485 der Port wird benötigt, um das Modul mit der Master Unit oder jedem Zusatzgerät in einer Kette
zu verbinden. Zur Verbindung benötigen Sie ein UTP/FTP Kabel.
PWR
Led zeigt an, ob das System mit Spannung versorgt wird.
ACT
Led leuchtet, wenn das Gerät mit der Master Unit kommuniziert
Rückseite
BETRIEBSANLEITUNG
39
