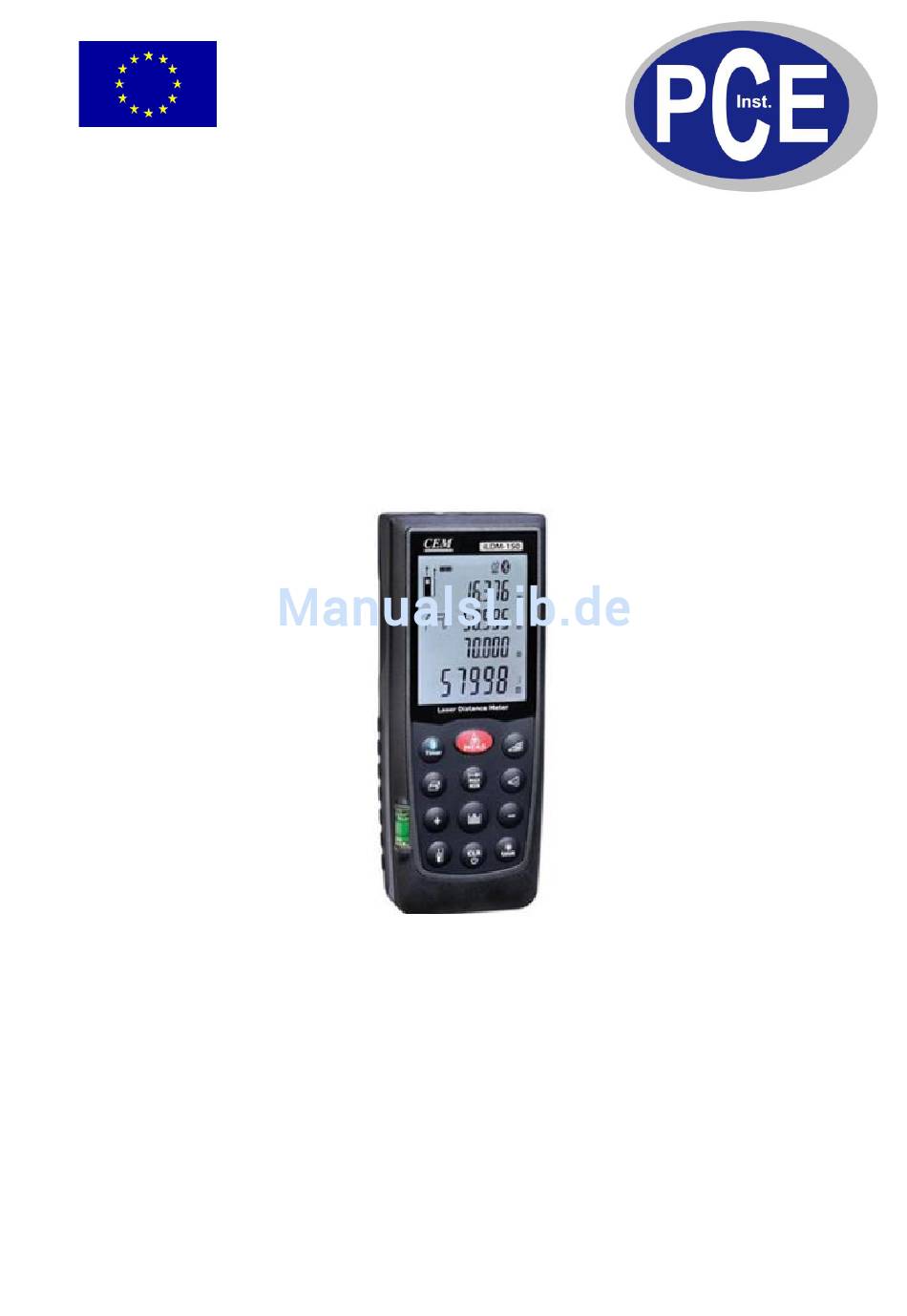

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 990 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung Entfernungsmesser iLDM-150 Version 1.0 12.06.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheitshinweise ....................3 Spezifikationen ......................4 Lieferumfang .............................. 5 Vorbereitung ......................5 Bedienung und Einstellung ..................7 Ein- und Ausschalten ..........................7 Lösch-Taste ............................... 7 Die Stativ-Referenz benutzen ........................7 Multifunktionales Endstück ........................8 Displaybeleuchtung einschalten ........................ -
Seite 3: Einleitung
Unzureichende Absicherung des Messstandortes (z.B. Messungen an Straßen, Baustellen, etc.) Laser Klassifizierung Das Entfernungsmessgerät PCE-iLDM-150 arbeitet mit einem sichtbaren Laserstrahl der Laserklasse 2. Das Gerät entspricht somit der EN 60825-1: 1994 / A11:1996 / A2:2001 / A1:2002. Folgendes Typenschild befindet sich auf der Geräterückseite: Schauen Sie nicht direkt in den Laser. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen Messbereich 0,5 m bis 70 m *(0,2 in 229 ft*) (verwenden Sie ein Ziel von etwa 50 m) Messgenauigkeit + 1,5 mm** (2 σ Standardabweichung) (+ 1/16 in**) Messeinheiten m, in, ft Laser Klasse Klasse 2 Laser Typ 635 nm, <... -
Seite 5: Lieferumfang
Zieloberflächen oder eine zu hohe Temperatur über eine Entfernung von über 10 m (33 ft) zusätzlich steigen durch + 0,15 mm/m (+ 0,0018 in/ft). 3.1 Lieferumfang 1 x iLDM-150 1 x Bedienungsanleitung Messvorbereitung Batterien einlegen / austauschen (Figure A) - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Display (Figure C) Laser-Aktiv Laser-Niveau (Vorderkante) Laser-Niveau (Unterkante) Laser-Niveau (Stativ) Laser-Niveau-Endstück Flächen- Volumenmessfunktionen Flächenmessung Volumenmessung Einfache Entfernungsmessung Batteriestatus Indirekte Variablen Messung Einfache Pythagoras Messung Doppelte Pythagoras Messung Doppelte Pythagoras Messung (Teilhöhe) Neigungsmessung Absteck-Funktion Batteriestatus Einfache Entfernungsmessung Kontinuierliche Messung / Max- & Min- Messung Fehlermeldung Speicher Bluetooth...
-
Seite 7: Bedienung Und Einstellung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung und Einstellung Ein- und Ausschalten Schaltet das Gerät und den Laser an und aus Drücken Sie die -Taste um das Gerät einzuschalten. Drücken Sie die -Taste länger um das Geräte auszuschalten. Das Gerät schaltet sich auch automatisch nach drei Minuten ab. Lösch-Taste Mit der -Taste können Sie den zuletzt erfassten Messwert löschen. -
Seite 8: Multifunktionales Endstück
BETRIEBSANLEITUNG www.warensortiment.de Multifunktionales Endstück Das Gerät kann für folgende Messsituationen angepasst werden (siehe Abb. E): Für Messungen von einer Kante; klappen Sie den Anschlagwinkel aus bis er zum ersten mal einrastet. Für Messungen aus einer Ecke öffnen Sie den Anschlagwinkel soweit aus, bis er einrastet und drücken Sie dann den Anschlagwinkel leicht nach rechts, um ihn vollständig auszuklappen (siehe Abbildung F). -
Seite 9: Messung
BETRIEBSANLEITUNG www.warensortiment.de Messung Einfachmessung der Entfernung Drücken Sie die -Taste und der Laser wird aktiviert. Drücken Sie die Taste erneut und die Entfernung wird umgehend im Display angezeigt. 6.1.1 Kontinuierlicher Laser , bis das „Laser Aktiv“ -Zeichen permanent im Display angezeigt wird und ein Piep Drücken und halten Sie Ton ertönt. -
Seite 10: Funktionen
BETRIEBSANLEITUNG www.warensortiment.de Funktionen Addition / Subtraktion Messen Sie die Entfernung Mit der -Taste wird die nächste Messung dazu addiert. Mit der -Taste wird die nächste Messung subtrahiert. Mit der -Taste wird die letzte Messung gelöscht Mit der -Taste wechseln Sie wieder in den Einzelmessmodus Flächenmessung Drücken Sie die -Taste bis das... -
Seite 11: Indirekte Messung (Figure G)
BETRIEBSANLEITUNG www.warensortiment.de Indirekte Messung / Höhenmessung (Figure G) Die indirekte Messung ermöglicht die Messung einer Größe, über zwei Hilfsmessungen, z.B. wenn Höhen gemessen werden, die die Messungen von zwei oder drei Messungen wie im Folgeschritt erfordern: Drücken Sie die -Taste bis das -Symbol im Display erscheint. -
Seite 12: Speicher
BETRIEBSANLEITUNG www.warensortiment.de Speicher Die letzten 20 Werte (Messungen oder berechnete Ergebnisse) werden in umgekehrter Reihenfolge angezeigt. Nutzen Sie , um durch diese Aufzeichnungen zu navigieren. Sie können alle Aufzeichnungen löschen, wenn Sie im Speichermodus die Speichertaste und die Löschtaste gleichzeitig drücken. Timer (selbstauslösend) drücken Sie diese Taste, um eine 5-sekündige Zeitverzögerung einzustellen, oder drücken und halten Sie , bis die gewünschte Zeitverzögerung erreicht wurde (max. -
Seite 13: Abgrenzfunktion (Figur K)
BETRIEBSANLEITUNG www.warensortiment.de Absteckfunktion (Figur K) Zwei unterschiedliche Entfernungen (a und b) können in den Entfernungsmesser eingegeben werden und können dann dazu genutzt werden, definierte Messlängen abzugrenzen, z.B. in der Kontruktion von Holzrahmen. 7.10 Eingeben von Abgrenzungs Entfernungen Drücken und halten Sie diese Taste etwas länger, und die Abgrenzfunktion-Symbol erscheint im Display. Der Wert (a) und die entsprechende Zwischenzeile blinken. -
Seite 14: Neigungsmessung (Figur L)
BETRIEBSANLEITUNG www.warensortiment.de 7.11 Neigungsmessung (Figur L) Der Neigungssensor misst Neigungen zwischen + 65°. Während einer Neigungsmessung sollte das Instrument stets ohne eine Querneigung gehalten werden (+ 10°). Drücken Sie ein Mal , um den Neigungssensor zu aktivieren. Das Symbol erscheint dann im Display. Der Neigungswert wird in der Zwischenzeile 1 angezeigt. -
Seite 15: Messbedingungen
BETRIEBSANLEITUNG www.warensortiment.de Messbedingungen Messbereich Der Messbereich ist auf 70 m begrenzt. In der Nacht oder Dämmerung und wenn das Ziel sich im Schatten befindet, erhöht sich der Messbereich ohne Zieltafel. Verwenden Sie eine Zieltafel, um den Messbereich bei Tageslicht oder wenn das Ziel schlechte Reflexionseigenschaften aufweist zu erhöhen.
