Da das Relais Teil des Gerätes ist, wird es automatisch verbunden und es sind keine weiteren
Einstellungen nötig.
5.13 Verbindung von Lesegeräten
Die Lesegeräte können mit jeden digitalen Eingang („DI-1, DI-2") des Monitoring System verbunden
werden und werden automatisch erkannt. Das Systemprogramm ordnet den eingebauten Relais das
Lesegerät zu. Der DI-1 Bus gehört zum Relais RLY1, DI-2 zu RLY2. Ein Relais das mit einem Lesegerät
verbunden ist ändert seinen eigenen Algorithmus wie folgt: bei einer Verbindung mit einem Schlüssel
oder einer Schlüsselkarte mit dem Lesegerät schaltet das Relais die Kontakte.
5.14 Verbindung von I-Touch Button Lesegeräten
I-Button Lesegeräte haben zwei Leitungen
Masse GND
Datenleitung
GND des Lesegerätes I-Button wird mit dem GND Pin der RJ11 Anschlussbuchse. Die Datenleitung des
Lesegeräts wird mit dem Bus Kontakt der RJ11 Anschlussbuchse. Damit das Monitoring System die
Verbindung mit dem Lesegerät erkennt, sollte der NC Kontakt der Anschlussbuchse mit einem 27K
Widerstand mit GND verbunden werden.
5.15 Verbindung von Lesegeräten für Zugangskarten
Für gewöhnlich haben Umgebungslesegeräte Eingänge für
Stromversorgung
Masse GND
Datenleitung

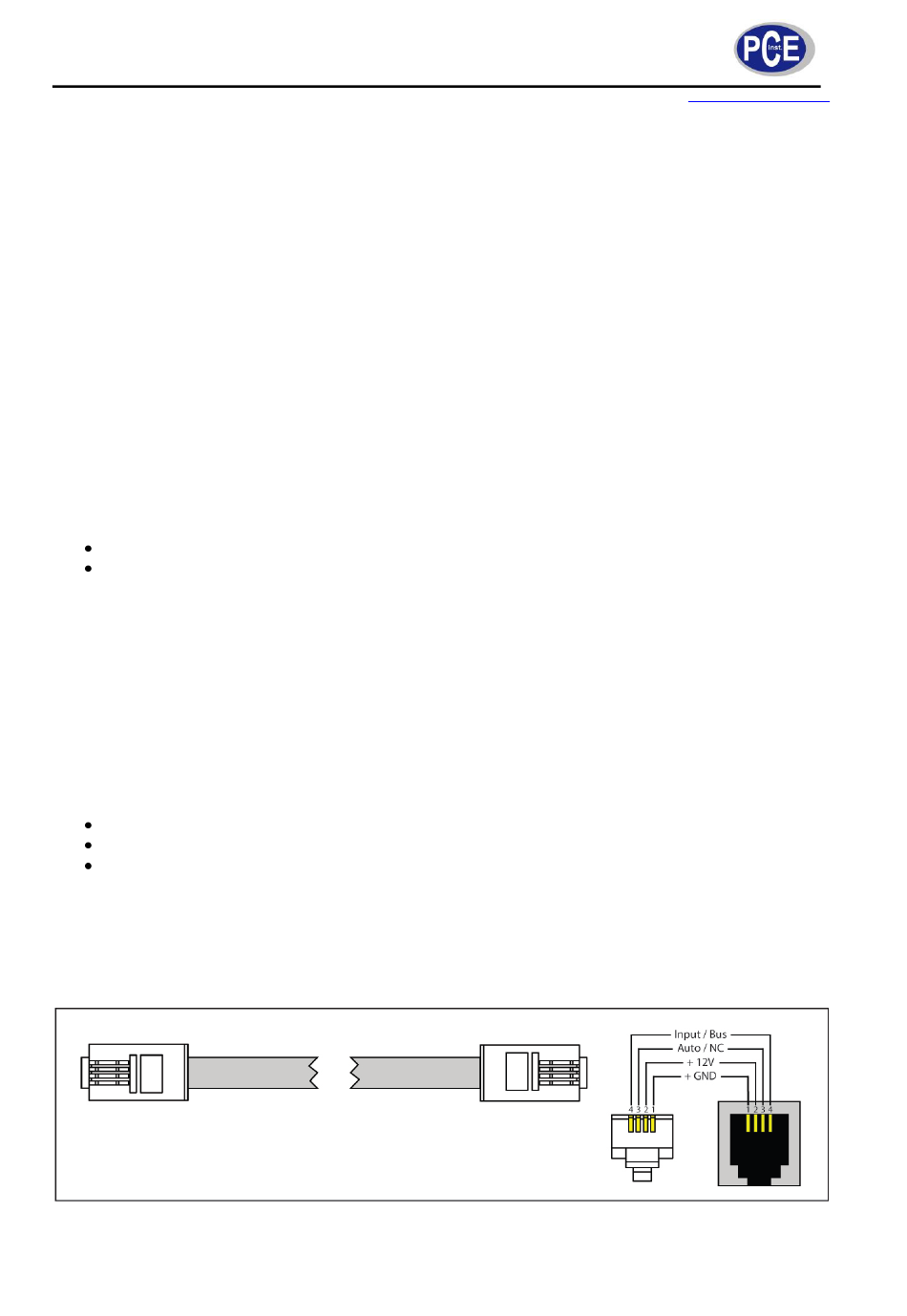

Die Masse GND wird mit dem GND Pin der RJ11 Anschlussbuchse verbunden. Die Datenleitung wird mit
dem BUS Kontakt der Anschlussbuchse verbunden und die Stromversorgung mit dem +12V Pin. Damit
das Monitoring System die Verbindung mit dem Lesegerät erkennt, sollte der NC Kontakt der
Anschlussbuchse mit einem 27K Widerstand mit GND verbunden werden.
Alle I-Button Schlüssel haben eine einmalige Kennung, genauso wie Zugangskarten. Es ist möglich
Eingangslesegeräte, iButton Schlüssel und Zugangskarten gleichzeitig in einem mit Zugangssystem zu
