RS-485 der Port wird benötigt, um das Modul mit der Master Unit oder jedem Zusatzgerät in einer Kette
zu verbinden. Sie brauchen. Zur Verbindung benötigen Sie ein UTP/FTP Kabel.
TR
der Schalter ist ein Lastschalter, mit dem lässt sich das Gerät für lange Distanzen
IN1...IN8 (Analog sensors)
anzuschließen. Um elektromagnetische Störungen zu vermeiden, sollten Sie ein FTP Kabel verwenden.
Die empfohlene maximale Länge beträgt 30 Meter.
DI-1 (Digital sensor)
UTP/FTP/4 poligem Telefon Kabel oder um Zugangskontrollgeräte anzuschließen. Um
elektromagnetische Störungen zu vermeiden, gebrauchen Sie FTP Kabel. Die maximale Kabellänge ist
70 Meter, die maximale Anzahl der seriell anschließbaren Sensoren beträgt 10 stk.
PWR
Led die anzeigt, ob das System mit Spannung versorgt wird.
ACT
Led leuchtet, wenn das Gerät mit der Master Unit kommuniziert

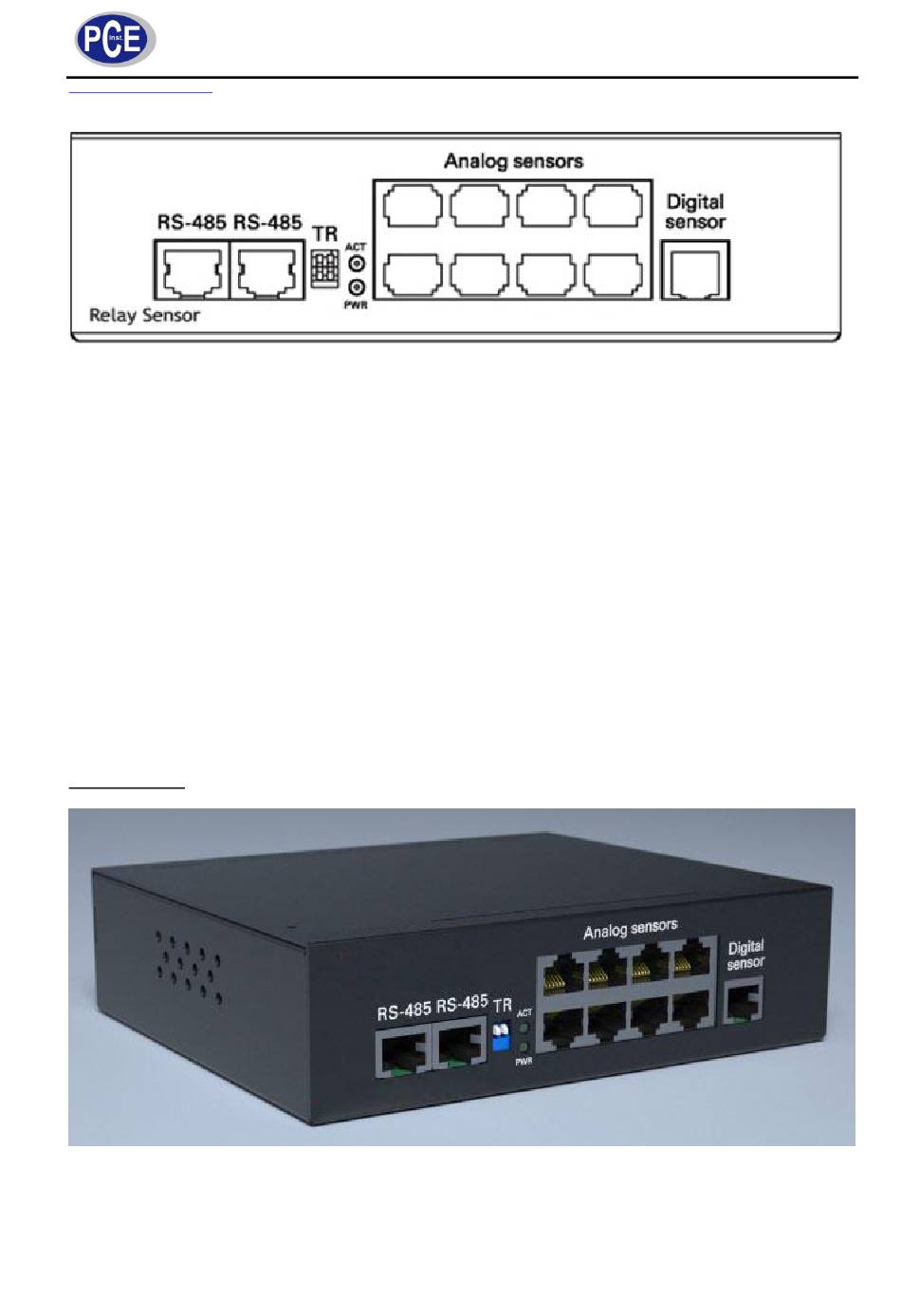

Relais / Sensor Modul mit Steckdosen
Die Vorderseite
Siehe Relais / Sensor Modul
BETRIEBSANLEITUNG
8 RJ11 Ports können verwendet werden, um analoge Sensoren
1-Wire RJ11 – Buchse zum Anschluss von digitalen Sensoren mit 2-paar
37
auszulöschen
