BEGA 24 388 Gebrauchsanweisung Seite 2

Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
Den optimalen Schutz aller in den Leuchten
verbauten elektronischen Komponenten
erreichen Sie durch die Verwendung von
prellfreien Schaltkontakten wie einem
elektronischen Relais (solid-state-relais), z. B.
BEGA 71 320.
Montage
Einbau in Betondecken:
Für die Aufnahme von Leuchte und externem
Netzteil empfehlen wir die Verwendung des
Einbaugehäuses 13 611.
Einbau in Zwischendecken:
Es ist eine Einbauöffnung von ø 160 mm und
eine Einbautiefe von mindestens 100 mm
erforderlich.
Für den Einbau des Netzteils durch die
Einbauöffnung der Leuchte ist oberhalb der
Decke ein Freiraum von 90 mm erforderlich
(siehe Skizze).
Die Krallen greifen hinter die Decken-
verkleidung. Die Mindeststärke der
Deckenverkleidung beträgt 10 mm.
Bei geringerer Stärke sowie beim Einbau in
Gipskartondecken muss die Deckenverkleidung
rückseitig im Bereich der Krallen verstärkt
werden.
Stecker der Leuchte in die Kupplung der
Verbindungsleitung vom externen Netzteil
einstecken und handfest verschrauben.

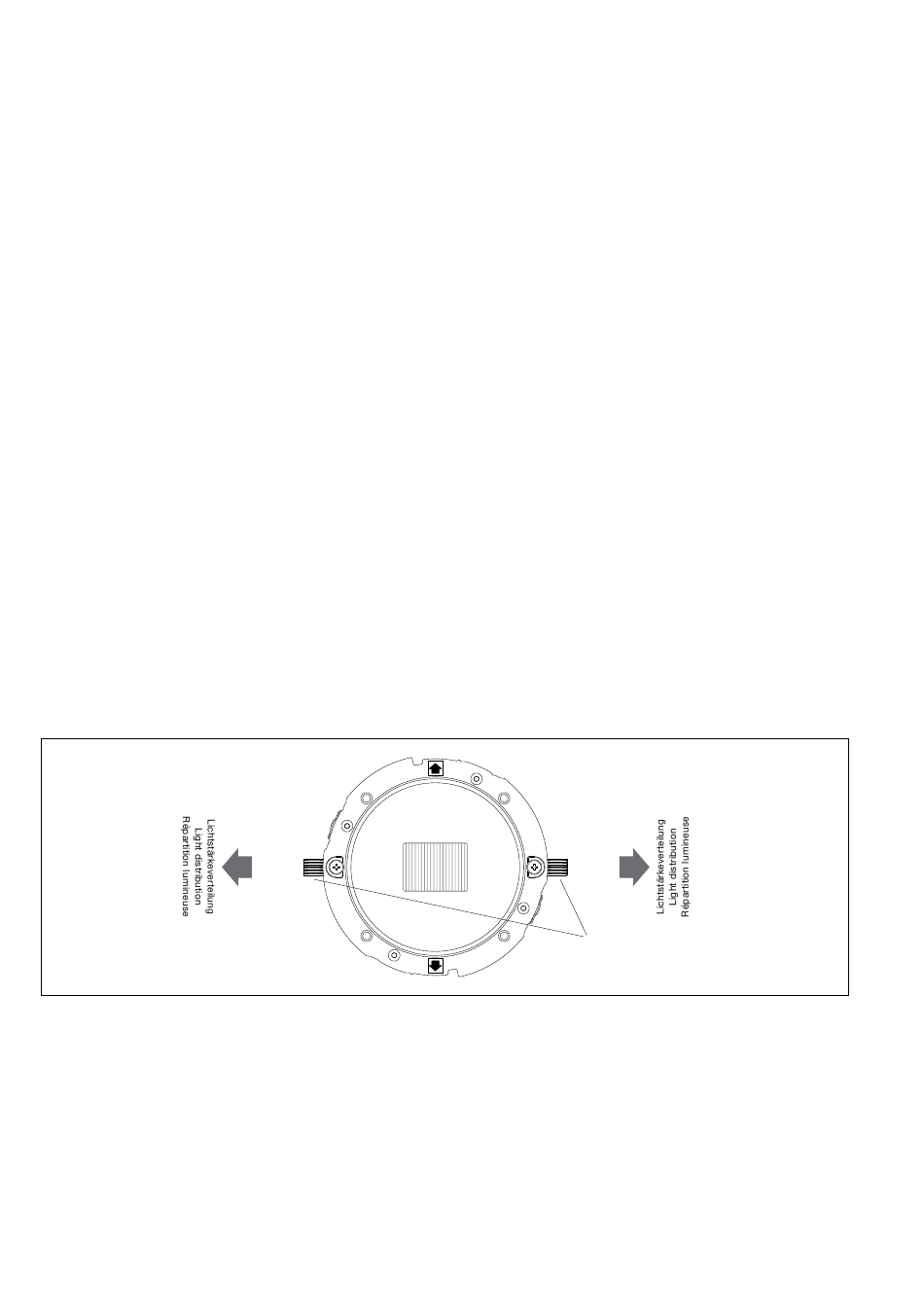

Externes LED-Netzteil sowie Leuchtengehäuse
in die Deckenöffnung schieben und
entsprechend der gewünschten
Lichtstärkeverteilung ausrichten (siehe Skizze).
Führungsschrauben gleichmäßig von Hand
anziehen. Keinen Akkuschrauber verwenden!
Beim Anziehen müssen die Befestigungs-
krallen auf die Zwischendecke schwenken.
Leuchte wird festgesetzt.
Bei Linksdrehung schwenken die
Befestigungskrallen zurück. Die Leuchte
kann dann aus der Einbauöffnung wieder
entnommen werden.
2 / 4
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
The ideal protection of all electronic
components installed in the luminaires is
achieved by using bounce-free switching
contacts such as an electronic relay (solid-state
relay), e.g. BEGA 71 320.
Installation
Installation in concrete ceilings:
To accommodate the luminaire and the external
power supply unit we recommend using the
installation housing 13 611.
Installation in suspended ceilings:
A recessed opening of ø 160 mm with a
minimum installation depth of 100 mm is
required.
To install the power supply unit through the
recessed opening of the luminaire, a minimum
clearance of 90 mm is required above the
ceiling (see drawing).
The claws grip behind the ceiling cladding.
The minimum thickness of the ceiling cladding
is 10 mm.
If the thickness is less, and if installation is to
be effected in plasterboard ceilings, the back
of the ceiling cladding must be reinforced in the
region of the claws.
Insert the plug of the luminaires into the
coupling of the connection cable on the
external power supply unit and screw-in hand-
tight.
Push external LED power supply unit and
luminaire housing into the ceiling cut-out and
align according to the desired light distribution
(see sketch).
Ensure correct directionality towards the area
to be illuminated.
When tightening the screws, the fixing claws
must swivel onto the inside of the suspended
ceiling. The luminaire is fixed.
When undoing the guide screws, the fixing
claws swivel back and the luminaire can be
removed.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
Pour garantir la protection optimale de tous
les composants électroniques installés dans
les luminaires, il faut utiliser des contacts de
commutation sans rebond tel qu'un relais
électronique, (solid-state-relais) par ex. BEGA
71 320.
Installation
Installation dans les plafonds en béton :
Nous conseillons d'utiliser le boîtier
d'encastrement pour installer le luminaire et le
bloc d'alimentation externe 13 611.
Installation dans les faux-plafonds :
Une réservation de ø 160 mm et une
profondeur d'encastrement minimale de
100 mm sont nécessaires.
L'installation du bloc d'alimentation par le
trou de réservation du luminaire requiert un
dégagement minimum de 90 mm au-dessus du
plafond (voir schéma).
Les griffes se bloquent à l'arrière du revêtement
de plafond. L'épaisseur minimale du revêtement
de plafond est de 10 mm.
Pour les épaisseurs moindres ainsi que pour
une installation en plafonds en plaques de
plâtre, l'arrière du revêtement de plafond doit
être renforcé au niveau des griffes.
Brancher la fiche du luminaire dans le
coupleur du câble de raccordement du bloc
d'alimentation externe et visser fermement.
Befestigungskrallen
Fixing claws
Taquets
Introduire le bloc d'alimentation LED externe
et le luminaire dans l'ouverture du plafond et
orienter en fonction de la répartition lumineuse
souhaitée (voir schéma).
Serrer uniformément à la main les vis de
positionnement. Ne pas utiliser de visseuse sur
batterie !
Lors du serrage les griffes de fixation doivent
pivoter sur le faux plafond. Le luminaire est fixé.
En desserrant les vis de guidage les griffes de
fixation pivotent dans la position initiale et le
luminaire peut alors être retiré de la découpe
de plafond.
