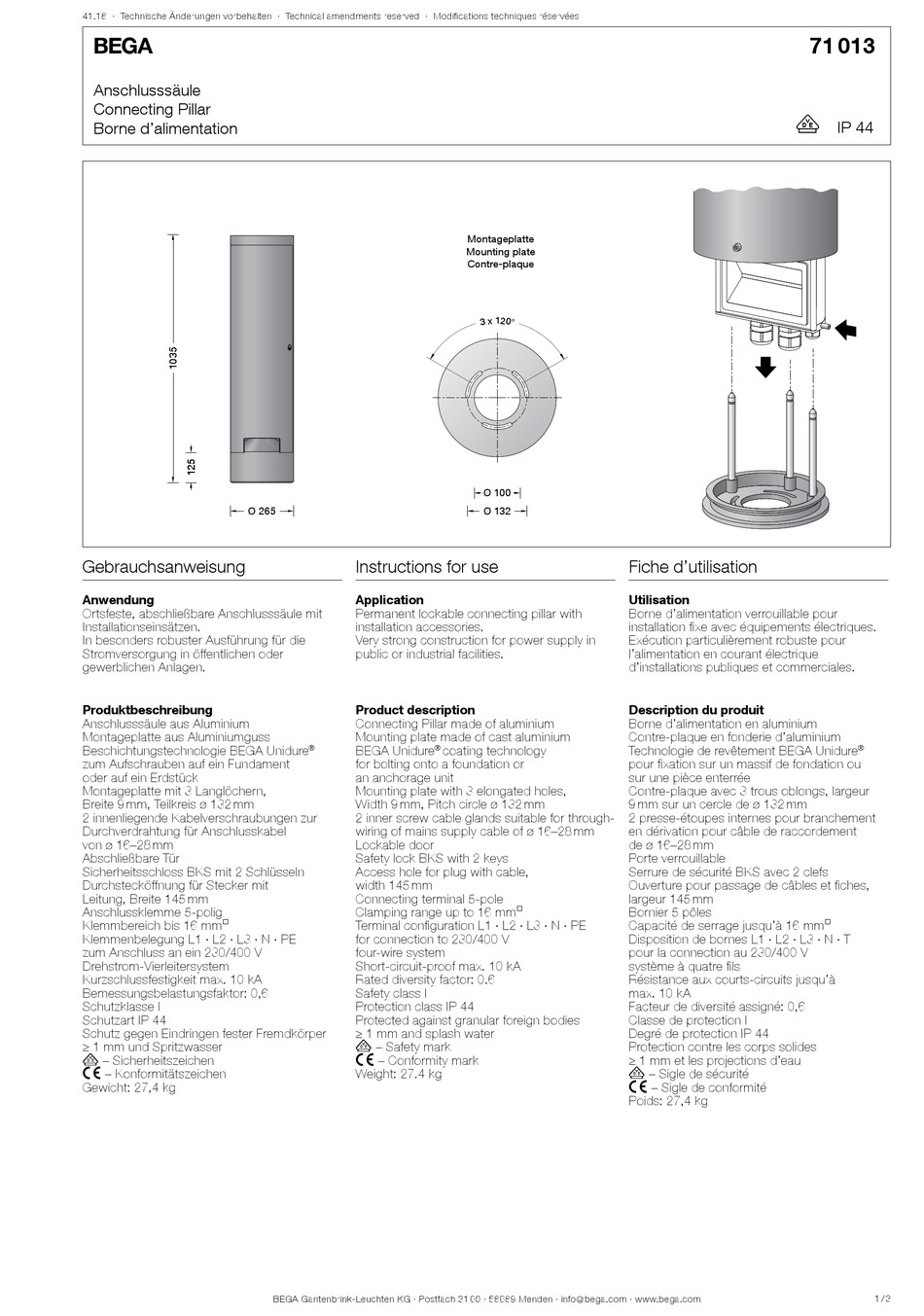

BEGA 71 013 Gebrauchsanweisung

41.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

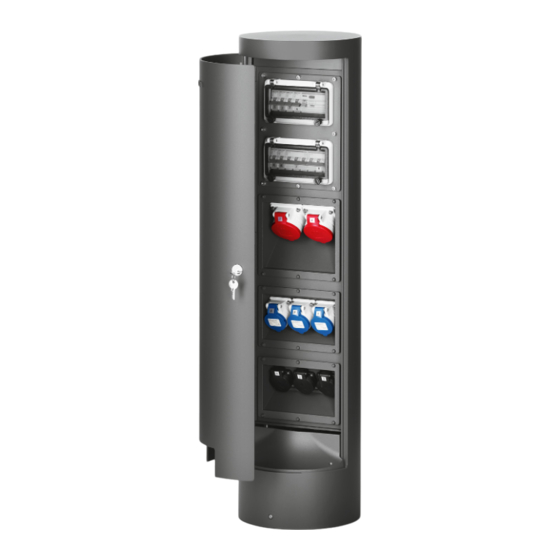

Anschlusssäule
Connecting Pillar
Borne d'alimentation
Ø 265 Ø 265
Gebrauchsanweisung
Anwendung
Ortsfeste, abschließbare Anschlusssäule mit
Installationseinsätzen.
In besonders robuster Ausführung für die
Stromversorgung in öffentlichen oder
gewerblichen Anlagen.
Produktbeschreibung
Anschlusssäule aus Aluminium
Montageplatte aus Aluminiumguss
Beschichtungstechnologie BEGA Unidure
zum Aufschrauben auf ein Fundament
oder auf ein Erdstück
Montageplatte mit 3 Langlöchern,
Breite 9 mm, Teilkreis ø 132 mm
2 innenliegende Kabelverschraubungen zur
Durchverdrahtung für Anschlusskabel
von ø 16–28 mm
Abschließbare Tür
Sicherheitsschloss BKS mit 2 Schlüsseln
Durchstecköffnung für Stecker mit
Leitung, Breite 145 mm
Anschlussklemme 5-polig
Klemmbereich bis 16 mm@
Klemmenbelegung L1 · L2 · L3 · N · PE
zum Anschluss an ein 230/400 V
Drehstrom-Vierleitersystem
Kurzschlussfestigkeit max. 10 kA
Bemessungsbelastungsfaktor: 0,6
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
≥ 1 mm und Spritzwasser
v – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 27,4 kg
Instructions for use
Application
Permanent lockable connecting pillar with
installation accessories.
Very strong construction for power supply in
public or industrial facilities.
Product description
Connecting Pillar made of aluminium
Mounting plate made of cast aluminium
BEGA Unidure coating technology
® ®
for bolting onto a foundation or
an anchorage unit
Mounting plate with 3 elongated holes,
Width 9 mm, Pitch circle ø 132 mm
2 inner screw cable glands suitable for through-
wiring of mains supply cable of ø 16–28 mm
Lockable door
Safety lock BKS with 2 keys
Access hole for plug with cable,
width 145 mm
Connecting terminal 5-pole
Clamping range up to 16 mm@
Terminal configuration L1 · L2 · L3 · N · PE
for connection to 230/400 V
four-wire system
Short-circuit-proof max. 10 kA
Rated diversity factor: 0.6
Safety class I
Protection class IP 44
Protected against granular foreign bodies
≥ 1 mm and splash water
v – Safety mark
c – Conformity mark
Weight: 27.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Montageplatte
Mounting plate
Contre-plaque
Ø 100 Ø 100
Ø 132 Ø 132
Fiche d'utilisation
Utilisation
Borne d'alimentation verrouillable pour
installation fixe avec équipements électriques.
Exécution particulièrement robuste pour
l'alimentation en courant électrique
d'installations publiques et commerciales.
Description du produit
Borne d'alimentation en aluminium
Contre-plaque en fonderie d'aluminium
Technologie de revêtement BEGA Unidure
pour fixation sur un massif de fondation ou
sur une pièce enterrée
Contre-plaque avec 3 trous oblongs, largeur
9 mm sur un cercle de ø 132 mm
2 presse-étoupes internes pour branchement
en dérivation pour câble de raccordement
de ø 16–28 mm
Porte verrouillable
Serrure de sécurité BKS avec 2 clefs
Ouverture pour passage de câbles et fiches,
largeur 145 mm
Bornier 5 pôles
Capacité de serrage jusqu'à 16 mm@
Disposition de bornes L1 · L2 · L3 · N · T
pour la connection au 230/400 V
système à quatre fils
Résistance aux courts-circuits jusqu'à
max. 10 kA
Facteur de diversité assigné: 0,6
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
≥ 1 mm et les projections d'eau
v – Sigle de sécurité
c – Sigle de conformité
Poids: 27,4 kg
71 013
v
IP 44
®
1 / 3
