1 . PS/2 Maus-Anschluss: Hier kann eine PS/2-Maus ange-
schlossen werden.
2 . Display-Port: Hier kann ein Monitor mit Display-Port-
Eingang oder ein anderes Display-Port-kompatibles Gerät
angeschlossen werden.
3 . VGA-Anschluss: Dieser 15-polige Ausgang dient zum
Anschluss eines VGA-Monitors.
4 . LAN (RJ-45)-Anschluss: Netzwerk-Schnittstelle zur Verbin-
dung des Computers mit einem Local Area Network (LAN)
über einen Netzwerk-Hub.
5 . „Line-In"-(Eingang): Hier kann ein CD-Spieler, DVD-Spieler
oder eine andere Audio-Quelle angeschlossen werden, um
Audio-Material zuzuspielen.
6 . „Line-Out"-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer für die Audiowiedergabe anschließen.
7 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.
8 . USB 2 .0 Anschlüsse: Diese beiden 4-poligen Universal
Serial Bus (USB)-Anschlüsse dienen zum Anschluss von
USB-2.0/1.1-Geräten (Maus, Trackball, Tastatur, externe
Festplatte, USB-Sticks, Kartenleser, etc.).
9 . USB 3 .0 Anschlüsse: Diese 9-poligen Universal Serial Bus
(USB)-Anschlüsse dienen zum Anschluss von USB-3.0-
Geräten (Maus, Trackball, Tastatur, externe Festplatte,
USB-Sticks, Kartenleser, etc.).
10 . USB 2 .0 Anschlüsse: Diese beiden 4-poligen Universal
Serial Bus (USB)-Anschlüsse dienen zum Anschluss von
USB-2.0/1.1-Geräten (Maus, Trackball, Tastatur, externe
Festplatte, USB-Sticks, Kartenleser, etc.).
11 . DVI-D-Anschluss: Dieser Ausgang dient zum Anschluss
von DVI-D-kompatiblen Geräten wie einem Monitor (über
Adapter auch ein VGA-Monitor).
12 . HDMI-(1 .4) Anschluss: Dieser Ausgang dient zum
Anschluss eines HDMI (High-Definition Multimedia
Interface)-Gerätes und erlaubt die Wiedergabe von hoch-
auflösendem Material wie HD-DVD, Blu-ray oder UHD-
Signalen.
13 . PS/2 Tastatur-Anschluss: Hier kann eine PS/2-Tastatur
angeschlossen werden.
Auf der Rückseite des Gerätes finden
Sie außerdem zwei 6-polige DV-Schnitt-
stellen, über die Sie Video-Material von
DV- oder HDV-Recordern oder Camcor-
dern zuspielen können.
CASABLANCA
5 CASABLANCA

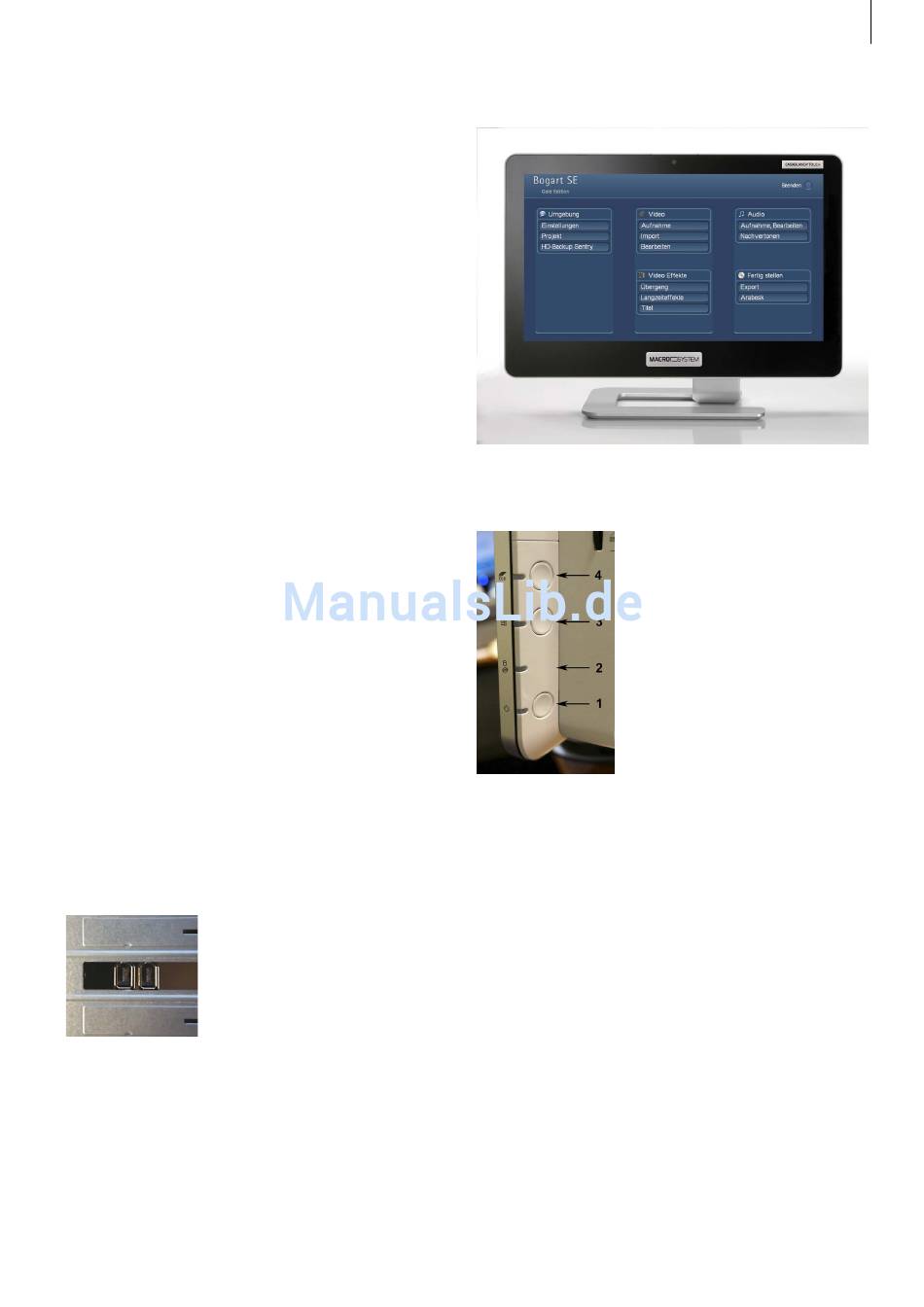

Front-Ansicht CASABLANCA4 TOUCH
5 .1 Taster rechte Seite unten
1 . Ein/Aus-Schalter: Schaltet das
Gerät ein.
2 . Festplatten-LED: Diese blaue LED
zeigt die Festplatten-Aktivität an.
3 . HD-Video In: Dieser Schalter
aktiviert den HDMI-Eingang (siehe
unten), so daß der Touch-Bildschirm
genutzt werden kann, um eine exter-
ne HDMI-Quelle anzuschließen und
darzustellen.
4 . ECO-Schalter: Der Eco-Schalter
bringt das Gerät in zwei Stufen in
den Stromsparmodus. Ein kurzer Druck schaltet den Bild-
schirm dunkler (LED leuchtet blau). Ein weiterer kurzer Druck
schaltet den Bildschirm wieder auf die normale Helligkeit. Ein
langer Druck schaltet den Bildschirm komplett ab (LED leuch-
tet orange). Ein weiterer langer Druck schaltet den Bildschirm
wieder an.
5 .2 Schnittstellen CASABLANCA
linke Seite
Hier folgt die Beschreibung der Schnittstellen auf der (von
vorne gesehen) linken Seite des Gerätes, die zum Anschluss
von Peripherie-Geräten wie Maus, Tastatur, Monitor, Festplatte
und anderer USB-Geräte dienen.
1 . Netzteil-Eingang: Hier wird das externe Netzteil mit dem
Gerät verbunden.
2 . USB 3 .0 Anschlüsse: Diese 9-poligen Universal Serial Bus
(USB)-Anschlüsse dienen zum Anschluss von USB-3.0-
Geräten (Maus, Trackball, Tastatur, externe Festplatte,
USB-Sticks, Kartenleser, etc.).
