6 .3 CASABLANCA
TRAVEL,
4

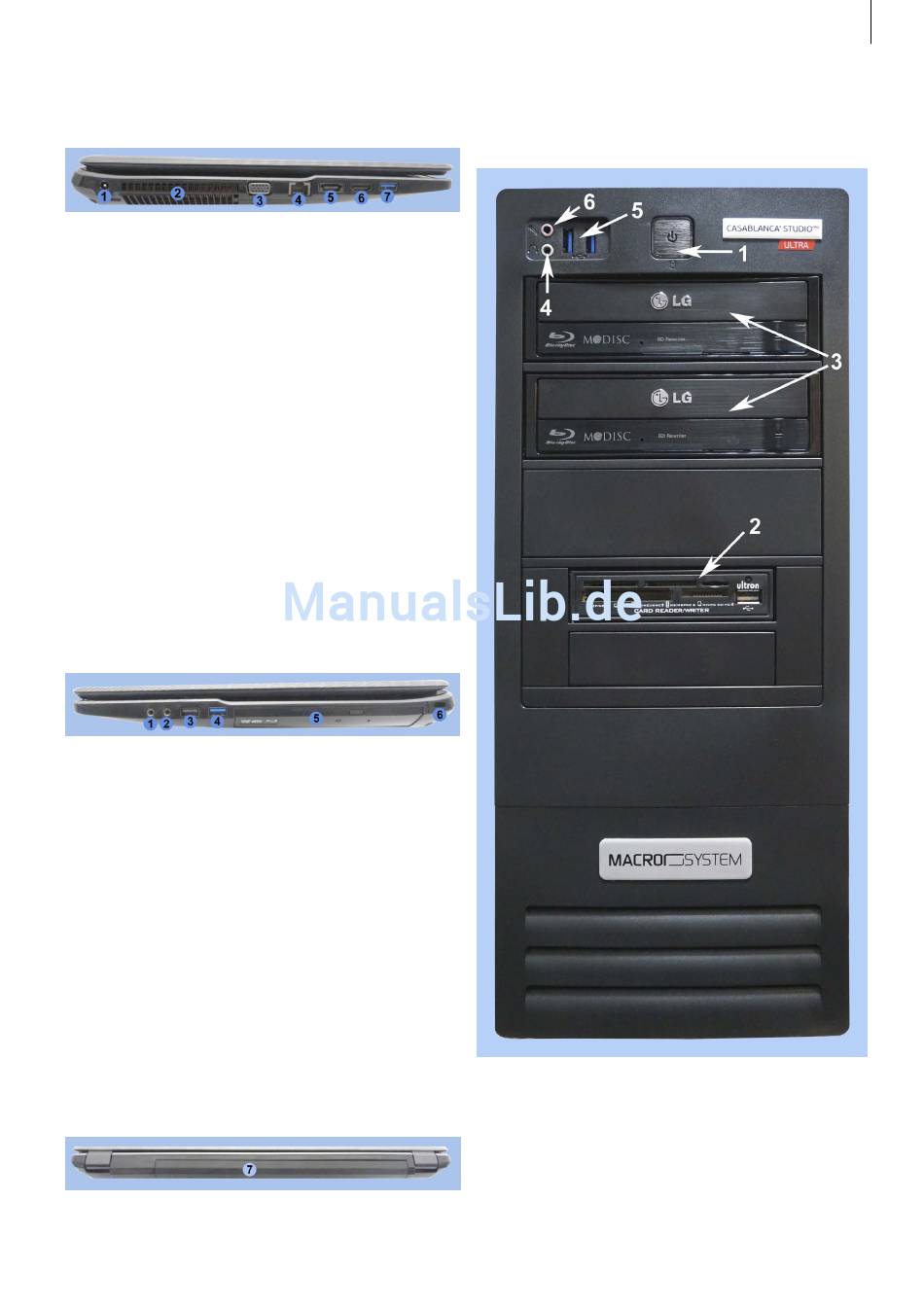

Seiten-Ansicht links
1 . Netzteil-Eingang: Hier wird das externe Netzteil mit dem
Gerät verbunden
2 . Ventilator-Einlass-/Auslass (bitte nicht überkleben!!!)
3 . VGA-Anschluss: Dieser 15-polige Ausgang dient zum
Anschluss eines VGA-Monitors.
4 . LAN (RJ-45)-Anschluss: Netzwerk-Schnittstelle zur Verbin-
dung des Computers mit einem Local Area Network (LAN)
über einen Netzwerk-Hub.
5 . E-SATA/USB 3: Kombinierter Anschluss für E-SATA- und
USB3-Geräte.
6 . HDMI-(1 .4) Anschluss: Dieser Ausgang dient zum An-
schluss eines HDMI (High-Definition Multimedia Interface)-
Gerätes und erlaubt die Wiedergabe von hochauflösendem
Material wie HD-DVD, Blu-ray oder UHD-Signalen.
7 . USB 3 .0 Anschluss: 9-polige Universal Serial Bus (USB)-
Anschlüsse zum Anschluss von USB-3.0-Geräten (Maus,
Trackball, Tastatur, externe Festplatte, USB-Sticks, , etc.).
6 .4 CASABLANCA
4
Seiten-Ansicht rechts
1 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.
2 . „Line-Out"-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer für die Audiowiedergabe anschließen.
3 . USB 1 .1/2 .0 Anschluss: 4-poliger Universal Serial Bus
(USB)-Anschluss zum Anschluss von USB-2.0/1.1-Geräten
(Maus, Trackball, Tastatur, ext. Festplatte, USB-Sticks, etc.).
4 . USB 3 .0 Anschluss: 9-polige Universal Serial Bus (USB)-
Anschlüsse zum Anschluss von USB-3.0-Geräten (Maus,
Trackball, Tastatur, externe Festplatte, USB-Sticks, , etc.).
5 . Blu-ray-Laufwerk: Blu-ray-Brenner zum Einlesen und/oder
Brennen von CD-, DVD- und Blu-ray-Medien.
6 . Sicherheits-Buchse: Hier können Sie eine Diebstahl-
Sicherung anbringen.
6 .5 CASABLANCA
TRAVEL, Rück-Ansicht
4
7 . Batterie-Fach
TRAVEL,
CASABLANCA
7 CASABLANCA
7 .1 Bedienelemente der Frontseite
Frontansicht CASABLANCA
4
Studio (PRO) ULTRA
Auf der Frontseite der CASABLANCA
Geräte finden sich folgende Komponenten:
1 . Ein-Schalter: Schaltet das Gerät ein.
2 . Karten-Leser: Karten-Lesegerät zum Einlesen von
Speicherkarten.
4
