8
Auf der Frontseite der CASABLANCA
Geräte finden sich folgende Komponenten:
1 . Ein-Schalter: Schaltet das Gerät ein.
2 . Karten-Leser: Karten-Lesegerät zum Einlesen von Spei-
cherkarten.
3 . Blu-ray-Laufwerk(e): Druck auf die rechte Seite der
Auswurf-Taste öffnet das Laufwerk.
4 . „Line-Out"-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer anschließen, um den Systemton wiederzugeben
oder abzuhören.
5 . USB 3 .0 Anschlüsse: Diese 9poligen Universal Serial Bus
(USB)-Anschlüsse dienen zum Anschluss von USB-3.0-Ge-
räten (Mäuse, Trackballs, Tastaturen, externen Festplatten,
USB-Sticks, Kartenlesern, etc.).
6 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.
7 . Reset-Taster: Dieser Taster führt einen Reset des Gerätes
durch. Dabei verlieren Sie die im Arbeitsspeicher gespei-
cherten Daten.
8 . Festplatten-LED: Diese orange LED zeigt die Aktivität der
eingebauten Festplatte/n an.

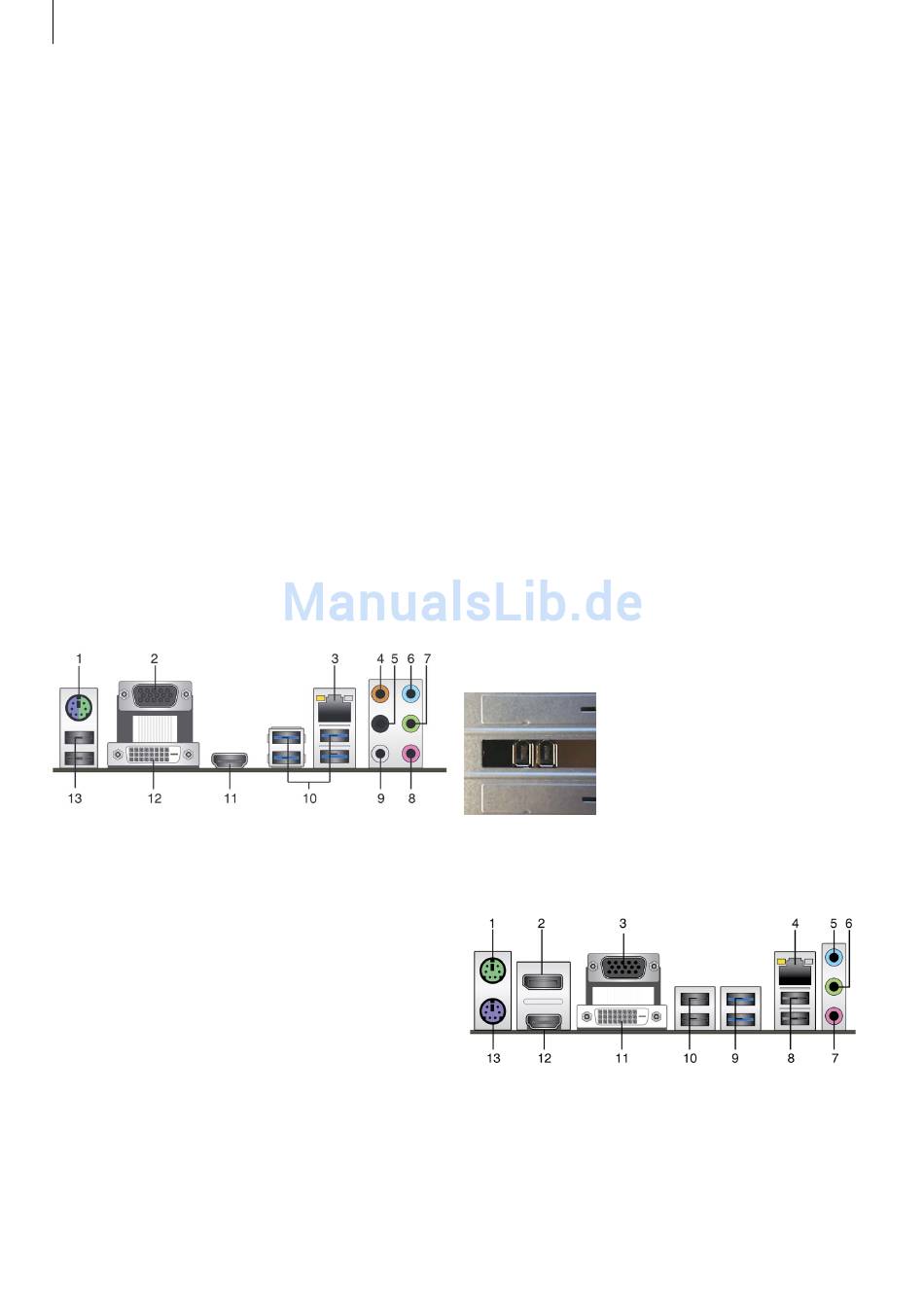

4 .2 Schnittstellen CASABLANCA
Rückseite
Hier folgt die Beschreibung der Schnittstellen auf der Rücksei-
te des Gerätes, die zum Anschluss von Peripherie-Geräten wie
Maus, Tastatur, Monitor, Festplatte und anderer USB-Geräte
dienen.
1 . PS/2 Tastatur/Maus-Kombi-Anschluss: Hier kann eine
PS/2-Maus oder Tastatur angeschlossen werden.
2 . VGA-Anschluss: Dieser 15-polige Ausgang dient zum
Anschluss eines VGA-Monitors.
3 . LAN (RJ-45)-Anschluss: Netzwerk-Schnittstelle zur Verbin-
dung des Computers mit einem Local Area Network (LAN)
über einen Netzwerk-Hub.
Die drei Anschlüsse unter 4, 5 und 9 lassen sich – je nach
Software-Ausstattung – unter Windows zum Betrieb einer
Surround-Anlage nutzen, die Funktion dieser Ausgänge wird
von der Bogart Software nicht explizit unterstützt.
4 . Center/Subwoofer: Dieser Anschluss verbindet den Cen-
ter/Subwoofer-Lautsprecher.
STUDIO / STUDIO
4
PRO
STUDIO,
4
5 . Hinterer Lautsprecher: Dieser Anschluss verbindet den
hinteren Lautsprecher in einer 4.1-, 5.1- oder 7.1-Kanal
Audio-Konfiguration.
6 . „Line-In"-(Eingang): Hier kann ein CD-Spieler, DVD-Spieler
oder eine andere Audio-Quelle angeschlossen werden, um
Audio-Material zuzuspielen.
7 . „Line-Out"-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer für die Audiowiedergabe anschließen.
8 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.
9 . Seitenlautsprecher: Dieser Anschluss verbindet den
Seiten-Lautsprecher in einer 7.1-Kanal Audio-Konfiguration.
10 . USB 3 .0 Anschlüsse: Diese 9-poligen Universal Serial Bus
(USB)-Anschlüsse dienen zum Anschluss von USB-3.0-
Geräten (Maus, Trackball, Tastatur, externe Festplatte,
USB-Sticks, Kartenleser, etc.).
11 . HDMI-(1 .4) Anschluss: Dieser Ausgang dient zum An-
schluss eines HDMI (High-Definition Multimedia Interface)-
Gerätes und erlaubt die Wiedergabe von hochauflö-
sendem Material wie HD-DVD, Blu-ray oder
UHD-Signalen.
12 . DVI-D-Anschluss: Dieser Ausgang dient zum Anschluss
von DVI-D-kompatiblen Geräten wie einem Monitor (über
Adapter auch einen VGA-Monitor).
13 . USB 2 .0 Anschlüsse: Diese beiden 4-poligen Universal
Serial Bus (USB)-Anschlüsse dienen zum Anschluss von
USB-2.0/1.1-Geräten (Maus, Trackball, Tastatur, externe
Festplatte, USB-Sticks, Kartenleser, etc.).
Auf der Rückseite des Gerätes finden
Sie außerdem zwei 6-polige DV-Schnitt-
stellen, über die Sie Video-Material von
DV- oder HDV-Recordern oder Camcor-
dern zuspielen können.
4 .3 Schnittstellen CASABLANCA
STUDIO
, Rückseite
PRO
Hier folgt die Beschreibung der Schnittstellen auf der Rücksei-
te des Gerätes, die zum Anschluss von Peripherie-Geräten wie
Maus, Tastatur, Monitor, Festplatte und anderer USB-Geräte
dienen.
4
