3 . Blu-ray-Laufwerke: Druck auf die rechte Seite der Aus-
wurf-Taste öffnet das Laufwerk.
4 . Line-Out-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer anschließen, um den Systemton wiederzugeben
oder abzuhören.
5 . USB 3 .0 Anschlüsse 1 und 2: Diese 9-poligen Universal
Serial Bus (USB)-Anschlüsse dienen zum Anschluß von
USB-3.0-Geräten (Mäuse, Trackballs, Tastaturen, externen
Festplatten, USB-Sticks, Kartenlesern, etc.).
6 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.

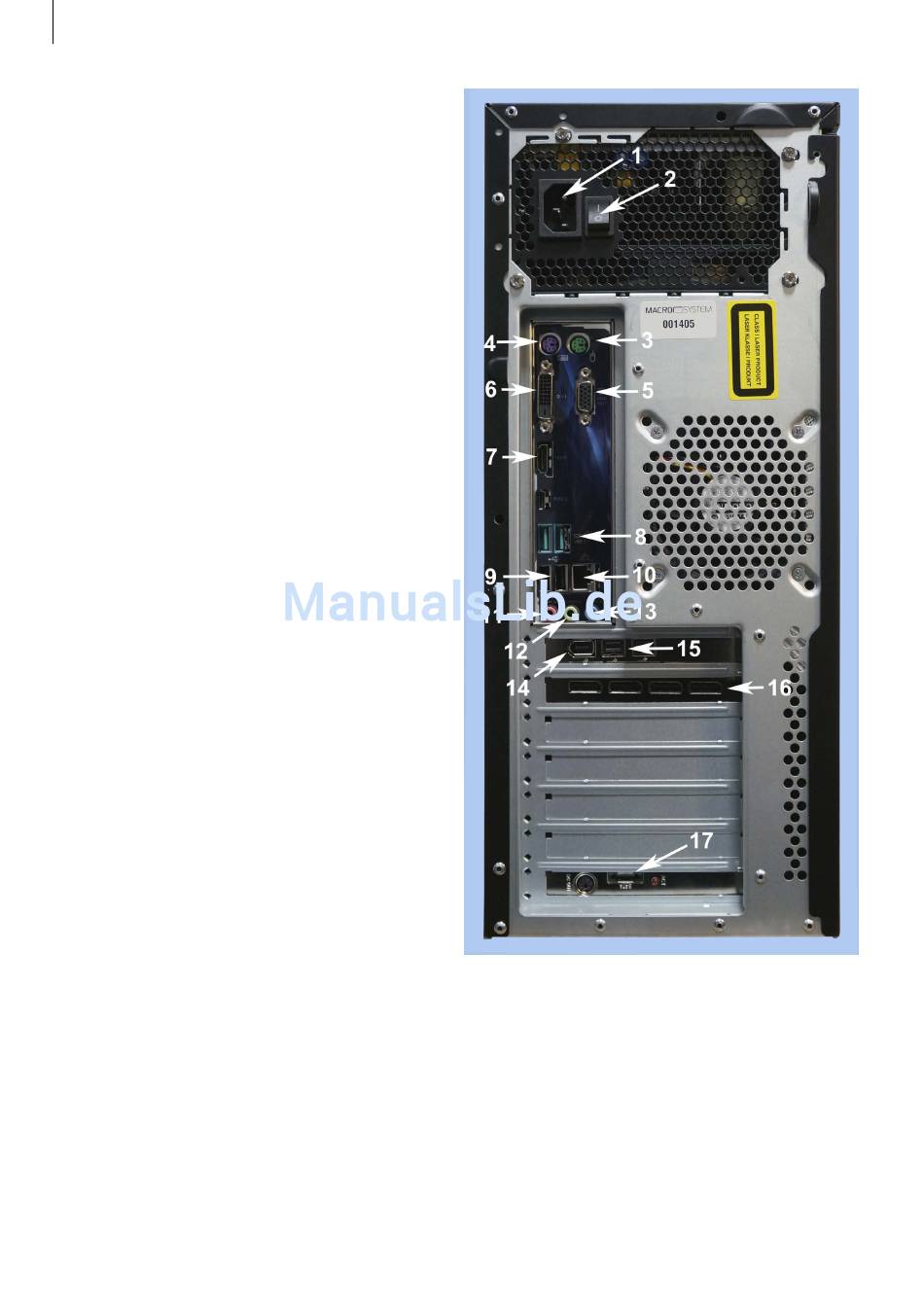

7 .2 Schnittstellen CASABLANCA
PRO ULTRA, Rückseite
Hier folgend die Beschreibung der Schnittstellen auf der Rück-
seite des Gerätes, die zum Anschluß der Peripherie-Geräte
wie Mäusen, Tastaturen, Monitoren, Festplatten und anderer
USB-Geräte dienen.
1 . Netzstecker-Anschluss: Hier wird das mitgelieferte Strom-
kabel angeschlossen.
2 . Ein- bzw . Ausschalter: Schaltet das Netzteil ein (1)
oder aus (0).
3 . PS/2 Maus-Anschluss: Hier kann eine PS/2-Maus ange-
schlossen werden.
4 . PS/2 Tastatur-Anschluss: Hier kann eine PS/"-Tastatur
angeschlossen werden.
5 . VGA-Anschluss: Dieser 15-polige Ausgang dient zum
Anschluss eines VGA-Monitors.
6 . DVI-D-Anschluss: Dieser Ausgang dient zum Anschluss
von DVI-D-kompatiblen Geräten wie Monitoren (über Adap-
ter auch VGA-Monitore).
7 . HDMI-(1 .4) Anschluss: Dieser Ausgang dient zum An-
schluss eines HDMI (High-Definition Multimedia Interface)-
Gerätes und erlaubt die Wiedergabe von hochauflösendem
Material wie HD-DVD, Blu-ray oder UHD-Signalen.
8 . USB 3 .1 Anschlüsse 5 und 6: Diese beiden 9poligen Uni-
versal Serial Bus (USB)-Anschlüsse dienen zum Anschluss
von USB-3.1-Geräten (Mäuse, Trackballs, Tastaturen,
externen Fest-platten, USB-Sticks, Kartenlesern, etc.).
9. USB 2 .0 Anschlüsse 4 und 5: Diese beiden 4-poligen
Universal Serial Bus (USB)-Anschlüsse dienen zum An-
schluss von USB-2.0/1.1-Geräten (Mäuse, Trackballs,
Tastaturen,ext. Festplatten, USB-Sticks, Kartenlesern, etc.).
10 . LAN (RJ-45)-Anschluss: Netzwerk-Schnittstelle zur
Verbindung des Computers mit einem Local Area Network
(LAN) über einen Netzwerk-Hub.
11 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.
12 . Line-Out-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer anschließen, um den Systemton wiederzugeben
oder abzuhören.
STUDIO
4
13 . Line-In-(Eingang): Hier kann ein CD-Spieler, DVD-Spieler
oder eine andere Audio-Quelle angeschlossen werden, um
Audio-Material zuzuspielen.
14 . 6-polige DV-Schnittstelle: Hier können Sie Material von
DV- oder HDV-Rekordern oder Camcordern zuspielen.
15 . Firewire800-Schnittstelle: über die Sie Material von DV-
oder HDV-Recordern oder Camcordern zuspielen können.
16 . 4 Grafikkarten-Display-Ports: Hier können bis zu 4 Mo-
nitore mit Display-Port-Eingang oder andere Display-Port-
kompatible Geräte angeschlossen werden.
17 . E-SATA-Anschluss: Hier lassen sich E-SATA-Geräte wie
externe Festplatten anschließen.
