9 .2 Schnittstellen CASABLANCA
(Pro), Rückseite
Hier folgend die Beschreibung der Schnittstellen auf der Rück-
seite des Gerätes, die zum Anschluss der Peripherie-Geräte
wie Mäusen, Tastaturen, Monitoren, Festplatten und anderer
USB-Geräte dienen.
1 . Netzstecker-Anschluss: Hier wird das mitgelieferte Strom-
kabel angeschlossen.
2 . Ein- bzw . Ausschalter: Schaltet das Netzteil ein (1) oder
aus (0).
3 . PS/2 Tastatur-Anschluss: Hier kann eine PS2-Tastatur
angeschlossen werden.
4 . PS/2 Maus-Anschluss: Hier kann eine PS/2-Maus ange-
schlossen werden.
5 . HDMI-(1 .4) Anschluss: Dieser Ausgang dient zum An-
schluss eines HDMI (High-Definition Multimedia Interface)-
Gerätes und erlaubt die Wiedergabe von hochauflösendem
Material wie HD-DVD, Blu-ray oder UHD-Signalen.
6 . Display-Port: Hier kann ein Monitor mit Display-Port-Ein-
gang oder andere Display-Port-kompatible Geräte ange-
schlossen werden.
7 . DVI-D-Anschluss: Dieser Ausgang dient zum Anschluss
von DVI-D-kompatiblen Geräten wie Monitoren (über Adap-
ter auch VGA-Monitore).

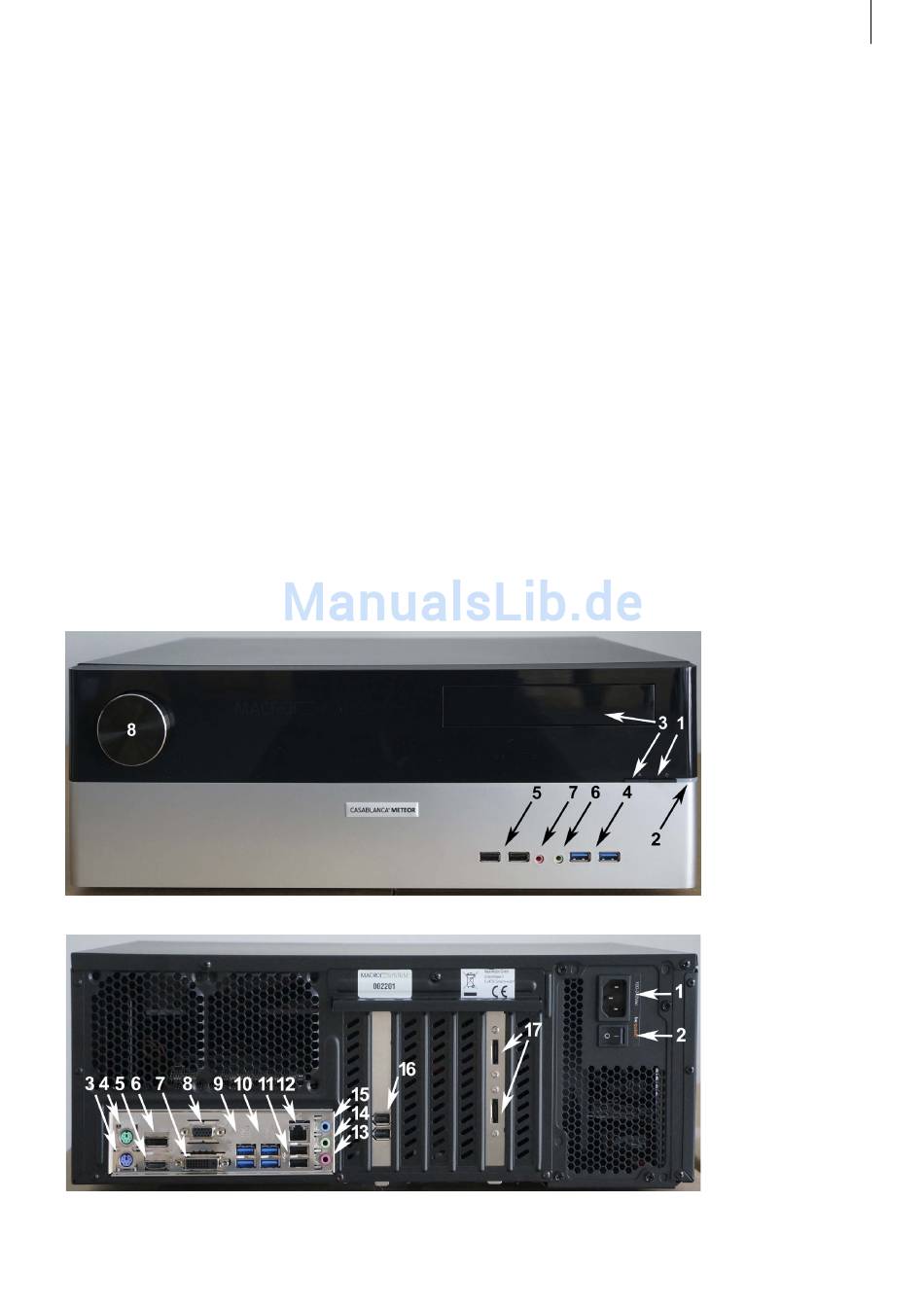

Frontansicht CASABLANCA
METEOR (Pro)
4
Rückansicht CASABLANCA
METEOR (Pro)
4
METEOR
4
8 . VGA-Anschluss: Dieser 15-polige Ausgang dient zum
Anschluss eines VGA-Monitors.
9 . USB 3 .0 Anschlüsse 5 und 6: Diese beiden 9poligen Uni-
versal Serial Bus (USB)-Anschlüsse dienen zum Anschluss
von USB-3.0-Geräten (Mäuse, Trackballs, Tastaturen,
externen Festplatten, USB-Sticks, Kartenlesern, etc.).
10 . USB 3 .0 Anschlüsse 7 und 8: Diese beiden 9poligen Uni-
versal Serial Bus (USB)-Anschlüsse dienen zum Anschluss
von USB-3.0-Geräten (Mäuse, Trackballs, Tastaturen,
externen Festplatten, USB-Sticks, Kartenlesern, etc.).
11 . USB 2 .0 Anschlüsse 9 und 10: Diese 4poligen Universal
Serial Bus (USB)- Anschlüsse dienen zum Anschluss von
USB-2.0/1.1-Geräten (Mäuse, Trackballs, Tastaturen,
externen Festplatten, USB-Sticks, Kartenlesern, etc.).
12 . LAN (RJ-45)-Anschluss: Netzwerk-Schnittstelle zur
Verbindung des Computers mit einem Local Area Network
(LAN) über einen Netzwerk-Hub.
13 . Mikrofon-Eingang: An diese Buchse kann ein Mikrofon
angeschlossen werden, um Aufnahmen für die Nachverto-
nung zu erzeugen.
14 . Line out-(Ausgang): Hier lassen sich Lautsprecher oder
Kopfhörer für die Audio-Wiedergabe anschließen.
15 . Line in-(Eingang): Hier kann ein CD-Spieler, DVD-Spieler
oder eine andere Audio-Quelle angeschlossen werden, um
Audio-Material zuzuspielen.
16 . 6-polige DV-Schnittstellen: über die Sie Material von
CASABLANCA
4
Benutzerhandbuch
DV- oder HDV-Recordern
oder Camcordern zuspie-
len können.
17 . E-SATA-Anschluss
(nur beim METEOR
Pro): Hier lassen sich
E-SATA-Geräte wie
externe Festplatten
anschließen.
