4.3.2
Installationsrichtlinien
Hinweis!
Die unten aufgeführten Installations-
richtlinien basieren auf einer Risiko-
analyse für das Automatic Door
Control System und müssen unbedingt
beachtet werden, um eine höchst mög-
liche Funktionssicherheit im Normal-
betrieb als auch im Fehlerfall sicher zu
stellen.
1.
Das Automatic Door Control System muss
sich bei Netzausfall kompatibel zum steu-
ernden System verhalten.
Wird das Automatic Door Control System in
Kombination mit einem LCP-System eingesetzt,
so müssen beide Systeme an der gleichen
Stromversorgung angeschlossen sein. Sind die
Lüftermotoren eines 3-phasig angeschlossenen
LCP-Systems an einer Phase angeschlossen,
so muss die Stromversorgung des Automatic
Door Control System an der gleichen Phase wie
die Lüftermotoren angeschlossen sein.
Wird das Automatic Door Control System über
eine Processing Unit gesteuert, so müssen bei-
de Systeme an der gleichen Stromversorgung
angeschlossen sein.
2.
Die Racktüren müssen jederzeit mittels Au-
tomatic Door-Taster oder Komfortgriffe TS 8
mit Öffnerfunktion manuell geöffnet werden
können.
Bitte installieren Sie auf jeden Fall eine der ge-
nannten Optionen.
3.
Racktüren dürfen nicht unbeabsichtigt öff-
nen.
Fällt die 24 V-Stromversorgung der Automatic
Door Control Unit aus, so werden die Racktüren
geöffnet. Bitte stellen Sie über die Alarmkonfigu-
rierung der PU II bzw. des Basic CMC sicher,
dass in diesem Fall alle erforderlichen Schutz-
maßnahmen für die installierten Serversysteme
initiiert werden.
4.
Racktüren dürfen im Fehlerfall nicht ge-
schlossen bleiben.
Der angeschlossene Controller muss so konfigu-
riert sein, dass die relevanten Alarme gemeldet
werden und ein manueller Eingriff möglich ist.
Die Funktionsfähigkeit des Automatic Door
Control Systems muss in ihrem vollen Umfang
erstmalig nach erfolgter Installation und danach
in regelmäßigen zeitlichen Abständen überprüft
werden, um die ständige Funktionsfähigkeit des
Systems sicherzustellen.
Automatic Door Control Unit
5 Inbetriebnahme und Konfiguration
5
Inbetriebnahme und Konfiguration
Nach erfolgreicher Installation und dem Anschluss an
die Netzspannung muss das Automatic Door Control
System konfiguriert werden. Dies erfolgt über die
Webseite der Processing Unit gemäß Abb. 11.

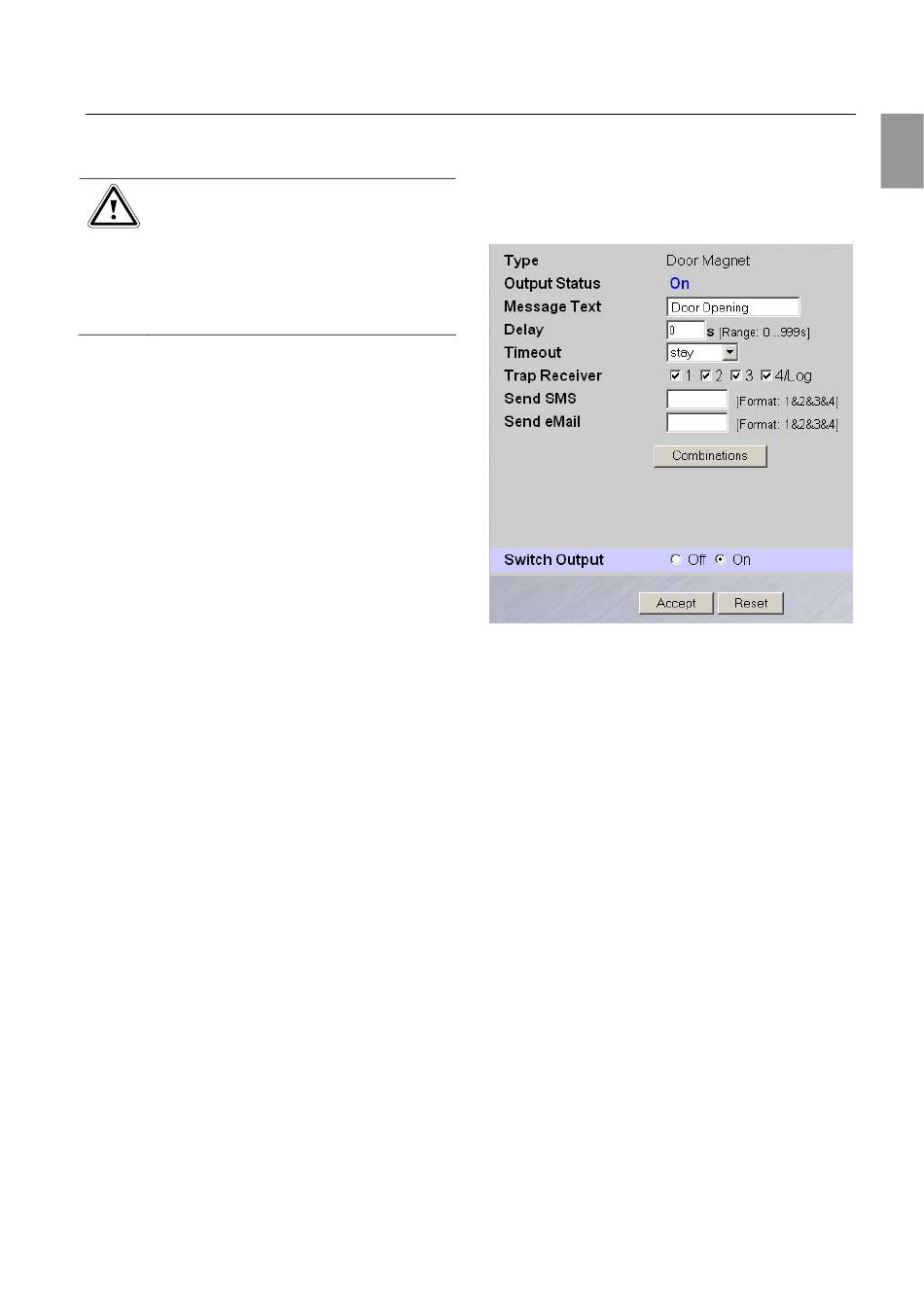

Abb. 11: Webseite des Automatic Door Control Systems
Legende
-
Output Status:
Aktueller Zustand der Door Opening-Magnete.
-
Message Text:
Individueller Text.
-
Delay :
Einschaltverzögerung für die Door Opening-
Magnete.
-
Time out:
Festlegung, welchen Zustand das Automatic Door
Control System nach dem Aus- und Wiederein-
schalten annehmen soll.
-
Trap Receiver:
Aktivierung von bis zu 3 SNMP Trap Messages.
-
Send SMS, Send eMail:
Aktivierung von SMS und eMail Messages im
Fehlerfall.
-
Switch Output:
Ein-/Ausschalten der Door Opening-Magnete
-
Accept:
Bestätigung der Konfigurationseingabe.
-
Reset:
Reset der Konfiguration auf Default-Werte.
-
Combinations:
Aufruf des Menüs „Combinations". Siehe Abb. 12.
DE
7
