4.2 Installation
Warnung!
Das System arbeitet nur mit Schutz-
kleinspannung.
Es dürfen unter keinen Umständen
höhere Spannungen als vorgeschrie-
ben an das System angeschlossen
werden. Vorsicht Lebensgefahr!
4.3 Installationsablauf
Nachdem alle Systemkomponenten gemäß der jewei-
ligen Montageanleitung montiert wurden, erfolgt die
Installation nach dem unten beschriebenen Ablauf.
Hinweis!
Bei der Installation muss das System
über die gesamte Zeit spannungsfrei
geschaltet sein. Andernfalls kann es zu
Defekten im Gerät kommen.
4.3.1 Verkabelung der Automatic Door Control
Unit
Hinweis!
Die maximale Signalkabellänge von
6 m darf nicht überschritten werden.
Anschluss der Automatic Door Control Unit an die
CMC-TC I/O Unit.
Bitte verbinden Sie die Eingänge von Door 1/2 und
Door 3/4 mit einem beliebigen freien Port der CMC-
TC I/O Unit gemäß Abb. 5. Verwenden Sie hierzu die
beiliegenden RJ12-Kabel.
Door 1/2 an Port 1; Door 3/4 an Port 2
1
2
3
4
I/O

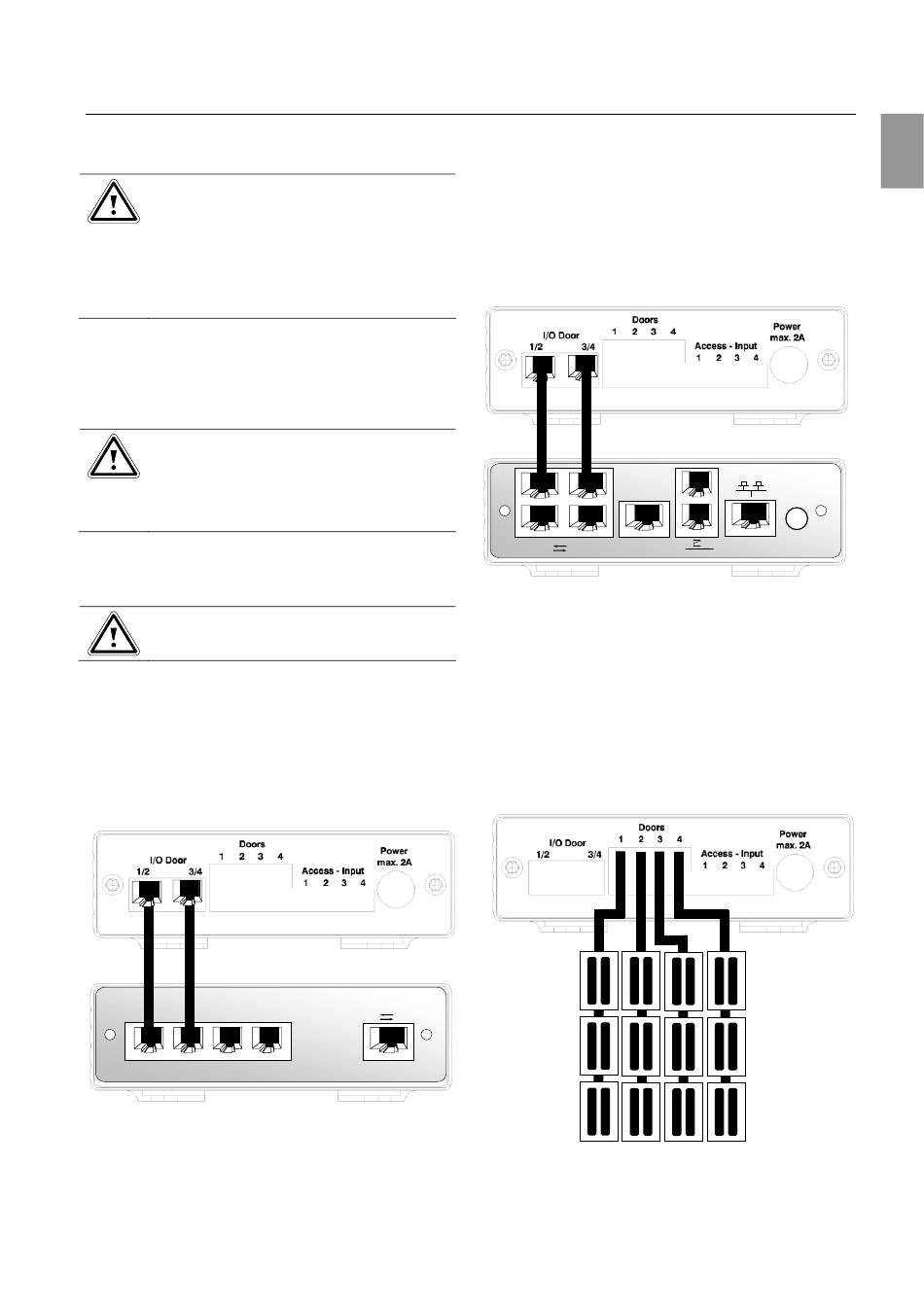

Abb. 5: Anschluss an die CMC-TC I/O Unit
Automatic Door Control Unit
Anschluss der Automatic Door Control Unit an ein
Basic CMC oder eine LCP Plus Control Unit
Bitte verbinden Sie die Eingänge von Door 1/2 und
Door 3/4 mit einem beliebigen freien Port am Basic
CMC gemäß Abb. 6. Verwenden Sie hierzu die bei-
liegenden RJ12-Kabel.
Abb. 6: Automatic Door Control Unit mit Basic CMC
Anschluss der Automatic Door Kits
Es können bis zu 3 Haltemagnete an einen der Aus-
gänge Doors 1-4 angeschlossen werden.
Bitte schließen Sie die Automatic Door Kits gemäß
Abb. 7. an.
7320.210
Abb. 7: Anschluss der Haltemagnete de Automatic Door Kits
4 Montage und Installation
Door 1/2 an Port 1
Door 3/4 an Port 2
2
P-I
C
Doors 1: Fronttür Rack 1
Doors 2: Rücktür Rack 1
Doors 3: Fronttür Rack 2
Doors 4: Rücktür Rack 2
7320.110
5
DE
