3.2 Bestimmungsgemäße Verwendung
Die Automatic Door Control Unit ist ausschließlich
zum automatischen Öffnen der TS 8 Racktüren im
Notfall bestimmt.
Andere Anwendungen außer der in diesem Hand-
buch genannten sind ausdrücklich nicht erlaubt.
Warnung!
Das System darf keine Türsysteme
automatisiert ansteuern, die gefährli-
che Türkräfte aufweisen, die Personen
in irgendeiner Weise verletzen können.
Es darf grundsätzlich nur das RITTAL
Produkt „Automatic Door Kit" ange-
steuert werden.
3.3 Abmessungen
B x H x T: 136 mm x 44 mm x 129 mm
3.4 Lieferumfang
1 Stck. Automatic Door Control Unit
1 Stck. Montage-, Installations-, und Bedienungsanleitung
2 Stck. Klettbandbefestigung
2 Stck. RJ12-Verbindungskabel
4
Montage und Installation
Die Automatic Door Control Unit wird in einem
RITTAL TS 8 Rack gemäß dem unten aufgelisteten
Ablauf montiert.
4.1 Montageablauf
Montage mit Klett-Befestigung:

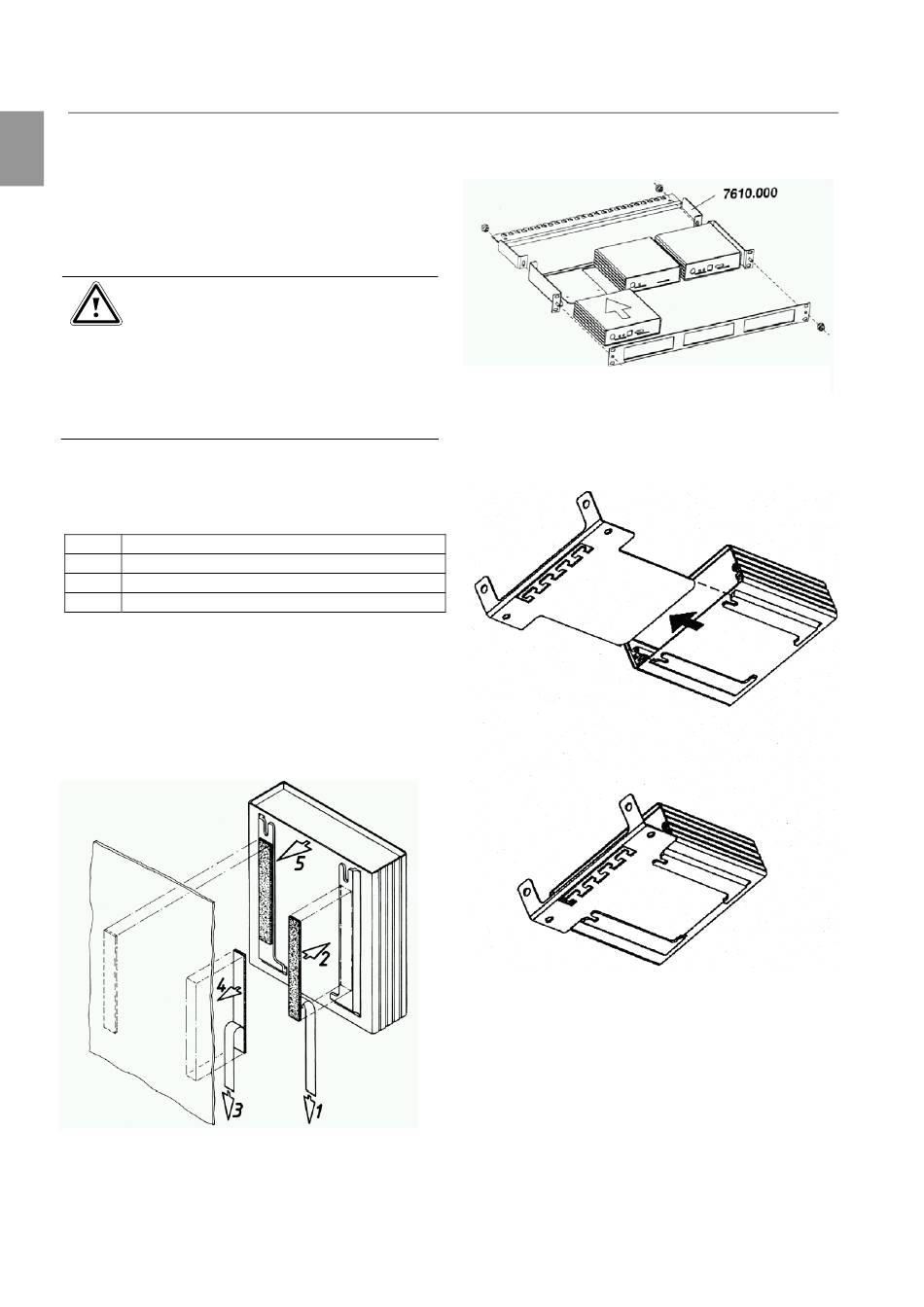

Abb. 2: Klett-Befestigung
4
Automatic Door Control Unit
Montage im 19" Rahmen mit 7320.440:
Abb. 3: 19"-Befestigung
Montagemodul mit CMC 7320.450
Abb. 4: Schrankmontage mit 7320.450
