Gerätebeschreibung
3.1 Bestandteile und Funktionsbeschrei-
bung
Zu einem kompletten Automatic Door Control System
gehören folgende Komponenten:
Bezeichnung
Automatic Door Control Unit
Bis zu 4 Automatic Door Kits
Bis zu 4 Automatic Door-Taster
Bis zu 4 Komfortgriffe TS 8 mit
Öffnerfunktion
Netzteil 230V / 24V mit An-
schlusskabel
Befestigungskomponenten im
19"-Rahmen
Befestigungskomponenten im
Schrankrahmen
Die Automatic Door Control Unit übernimmt das au-
tomatische Öffnen der Racktüren, wenn das Kühlsys-
tem der Racks ausfällt oder die Racktüren im Fall
eines Rauchalarms und ausgelöster Löschung geöff-
net werden müssen, damit das im Raum ausgeström-
te Löschgas in die Racks gelangen kann.
Die Control Unit kann bis zu 4 Automatic Door Kits
zur Steuerung von max. 4 Türen ansteuern, wobei
immer 2 Türen durch einen CMC-TC Kanal durch das
CMC-TC System gesteuert werden können. Zusätz-
lich werden 4 Öffnerkontakte bereitgestellt, die indivi-
duell belegt werden können und an denen manuell
auszulösende Taster oder andere adäquate Schalt-
elemente angeschlossen werden können. Die Auto-
matic Door Control Unit erhält eine Kennung, so dass
diese automatisch vom CMC-TC System erkannt und
eingerichtet werden kann.
Das Automatic Door Kit stellt die magnetische Verrie-
gelung der Rack-Türen dar und wird von der Automa-
tic Door Control Unit angesteuert.
Die Haltemagnete des Automatic Door Kits sind im
aktiven Zustand mit 24 V versorgt. Sobald der Befehl
zur Türöffnung gegeben wird, schaltet die Automatic
Door Control Unit die Magnete ab und die eingebau-
ten Gasdruckdämpfer öffnen die Racktüren.
Automatic Door Control Unit
Bestellnummer
7320790
7320.792, oder
7320.795, oder
7320.796
7320.793
7320.794
7320725
7200.210
7320.440
7320.450
3 Gerätebeschreibung
3.1.1 Automatic Door Control Unit
Alle Ein- und Ausgänge der Automatic Door Control
Unit sind an der Rückseite herausgeführt.

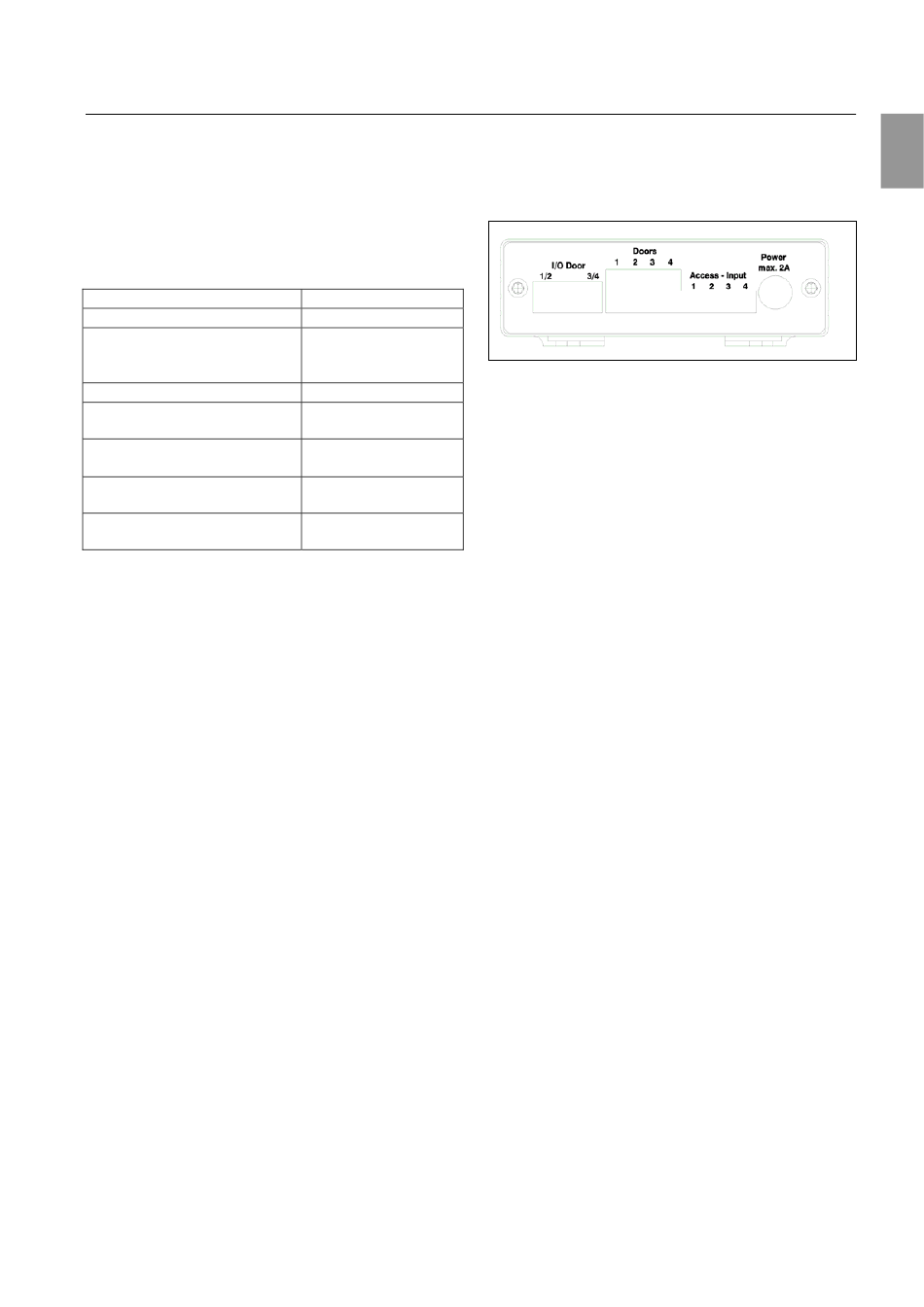

Abb. 1: Automatic Door Control Unit – Rückblende
Legende
-
I/O Door 1/2 bzw. 3/4:
Zwei RJ12-Buchsen für den Anschluss an eine
I/O Unit eines CMC-TC Systems.
Über Eingang 1/2 werden Door 1 und 2, über
Eingang 3/4 die Türen Door 3 und 4 angesteu-
ert.
Über die CMC-TC Processing Unit II können
entsprechende „Combinations", d.h. Verknüp-
fungsbedingungen festgelegt werden, die im
Alarmfall zum Öffnen der Türen führen.
Die Ansteuerung der Automatic Door Unit kann
durch eine CMC-TC I/O Unit in Verbindung mit
einer PU II oder alternativ durch ein Basic CMC
erfolgen.
-
Doors 1, 2, 3, 4:
4 Klemmen für bis zu 4 Türverriegelungen (Au-
tomatic Door Kits)
Folgende Zuordnung wird vorgeschlagen:
Door 1: Rack 1 Fronttür
Door 2: Rack 1 Rücktür
Door 3: Rack 2 Fronttür
Door 4: Rack 2 Rücktür
-
Access – Input 1, 2, 3, 4:
4 Anschlüsse für Access Input-Komponenten.
Für jede Tür steht ein Kanal zur manuellen Tür-
öffnung zur Verfügung. Um die Türen manuell
öffnen zu können, werden Automatic Door-
Taster oder Komfortgriffe TS 8 mit Öffnerfunkti-
on angeschlossen.
-
Power:
Anschluss für die 24 V-Stromversorgung.
