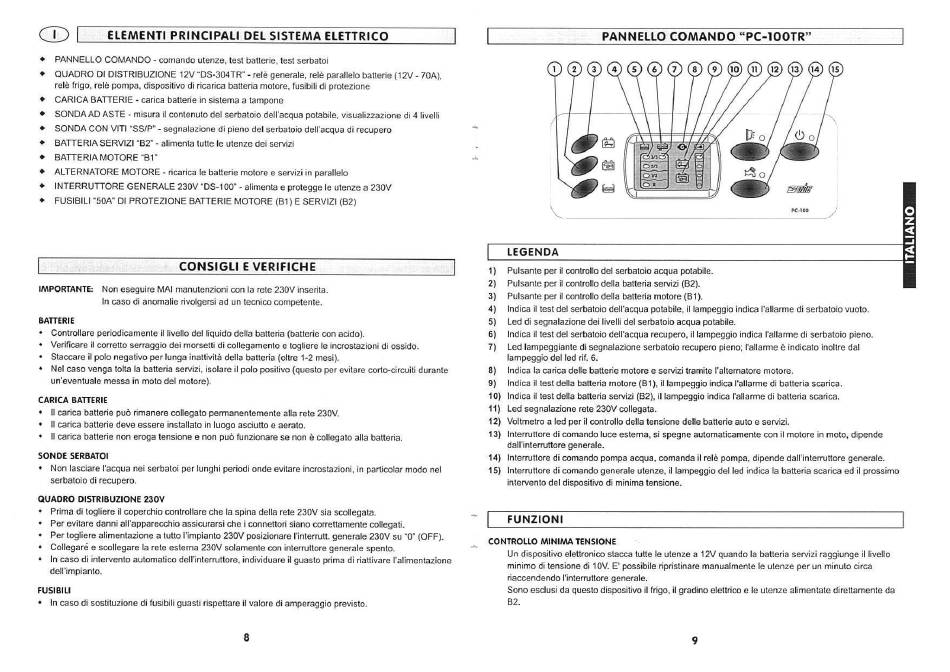

ELEMENTI
PRINCIPALI
PANNELLO COMANDO - comando utenze, test batterie, test serbatoi
QUADRODl DISTRIBUZIONE 12V-DS-304TR" - relégenerale,reléparallelobatterie(12V- 70A),
relé frigo, relé pompa, dispositivo di ricarica batteriamotore, fusibili di protezione
CARICA BATTERIE- carica batteriein sistema a tampone
SONDAAD ASTE - misura il contenuto del serbatoio dell'acqua potabile, visualizzazione di 4 livelli
SONDA CON VITI "SS/P" - segnalazione di pieno del serbatoiodell'acqua di recupero
BATTERIA SERVIZI "B? - alimenta tutte le utenze dei servizi
BATTERIA
MOTORE
"Bl"
ALTERNATOREMOTORE- ricarica Ie batterie motore e servizi in parallelo
INTERRUTTOREGENERALE 230V "DS-100"- alimenta e protegge le utenze a 230V
FUSIBILI "50A" Dl PROTEZIONE BATTERIE MOTORE (81) E SERVIZI (B2)
CONSIGLI
IMPORTANTE: Non eseguire MAI manutenzioni con la rete 230V inserita.
In caso di anomalie rivolgersi ad un tecnico competente.
BATTERIE
• Controllare periodicamente il livello del liquido della batteria(batterie con acido).
• Verificare il corretto serraggio dei morsetti di collegamentoe togliere Ie incrostazionidi ossido.
• Staccare il polo negativo per lunga inattivitå della batteria (oltre 1-2 mesi).
• Nel caso venga tolta Ia batteria servizi, isolare il polo positivo (questo per evitare corto-circuitidurante
un'eventuale messa in moto del motore).
CARICA
BATTERIE
II carica batterie puö rimanere collegato permanentemente alla rete 230V.
II carica batterie deve essere installato in Iuogo asciutto e aerato.
• II carica batterie non eroga tensione e non pub funzionare se non é collegato alla batteria.
SONDE SERBATOI
• Non lasciare I'acqua nei serbatoi per lunghi periodi onde evitare incrostazioni,in particolarmodo nel
serbatoio
di recupero.
QUADRO
DISTRIBUZIONE
230V
• Prima di togliere il coperchio controllare che la spina della rete 230V sia scollegata.
• Per evitare danni all'apparecchio assicurarsi che i connettorisiano correttamentecollegati.
• Per togliere alimentazione a tutto I'impianto 230V posizionareI'interrutt. generale230V su "O"(OFF).
• Collegaré e scollegare Ia rete esterna 230V solamente con interruttoregeneralespento.
In caso di intervento automatico dell'interruttore, individuare il guasto prima di riattivare I'alimentazione
dell'impianto.
FUSIBILI
• In caso di sostituzione di fusibili guasti rispettareil valore di amperaggio previsto.
DEL SISTEMA
ELETTRICO
E VERIFICHE
8
PANNELLO
2
5
6
LEGENDA
I)
Pulsante per il controllo del serbatoio acqua potabile.
2)
Pulsante per il controllo della batteria servizi (B2).
3)
Pulsante per il controllo delta batteria motore (Bl
4)
Indica il test del serbatoio dell'acqua potabile, il lampeggio indica l'allarme di serbatoio vuoto.
Led di segnalazione dei livelli del serbatoio acqua potabile.
5)
6)
Indica il test del serbatoio dell'acqua recupero, il lampeggio indica Callarme di serbatoio pieno.
7)
Led lampeggiante di segnalazione serbatoio recupero pieno; l'allarme é indicato inoltre dal
lampeggio
del led rif. 6.
8)
Indica
Ia carica delle batterie
motore
e servizi
9)
Indica il test della batteria motore (Bl), il lampeggio indica I'allarme di batteria scarica.
10)
Indica il test della batteria servizi (B2), il lampeggio indica I'allarme di batteria scarica.
11)
Led segnalazione rete 230V collegata.
12)
Voltmetro a led per il controllo della tensione delle batterie auto e servizi.
13)
Interruttore di comando luce esterna, si spegne automaticamente con il motore in moto, dipende
dall'interruttore generale.
14)
Interruttore di comandopompa acqua, comandail relé pompa, dipende dall'interruttoregenerate.
15)
Interruttore di comando generale utenze, il lampeggio del led indica Ia batteria scarica ed il prossimo
intervento
del dispositivo di minima tensione.
FUNZIONI
CONTROLLO
MINItvtA
TENSIONE
Un dispositivo elettronico stacca tutte le utenze a 12V quando la batteria servizi raggiunge il livello
minimo di tensione di IOV. E' possibile ripristinare manualmente le utenze per un minuto circa
riaccendendo l'interruttore generale.
Sono esclusi da questo dispositivo il frigo, il gradino elettrico e Ie utenze alimentate direttamente da
B2.
COMANDO
"PC-IOOTR"
7
8
9
10
11
12
13
14
15
PC.IOO
tramite
I'alternatore
motore.
9
