Produktinformation UEZ 2000 -- Brand
5.3. Bedien- - und Anzeigetableau
Am abnehmbaren Bedien-- und Anzeigetableauträger befinden sich das Bedien--
und Anzeigetableau der Zentrale und optional ein Protokolldrucker.
Als Anzeigeelement wird ein 8--zeiliges hintergrundbeleuchtetes Grafikdisplay ein-
gesetzt.
Die Hintergrundbeleuchtung wird beim Eintreffen von Meldungen automatisch ein-
geschaltet und kann auch manuell aktiviert werden.
Als Summenanzeigen werden Leuchtdioden verwendet. Deren Beschriftung erfolgt
mit bedruckten Einschubstreifen in der jeweiligen Landessprache. Nicht benötigte
Anzeigen sind abgedeckt.
Die Bedienung der Zentrale erfolgt über eine Folientastatur, wobei jeder Tastendruck
(Ausnahme: Taste "Summer Aus") akustisch bestätigt wird.
Die Beschriftung der Tasten ist durch die Verwendung von Ziffern und international
gängigen Symbolen sprachneutral gehalten.
Als weiteres Bedienelement steht ein Schlüsselschalter mit 3 Schaltstellungen zur
Verfügung.
Die Schaltstellungen sind frei programmierbar (z.B. Umschaltung Tag--/Nachtbe-
trieb).
Das Bedienfeld ist mit einem 2. Schlüsselschalter erweiterbar (z.B. für Codebetrieb).

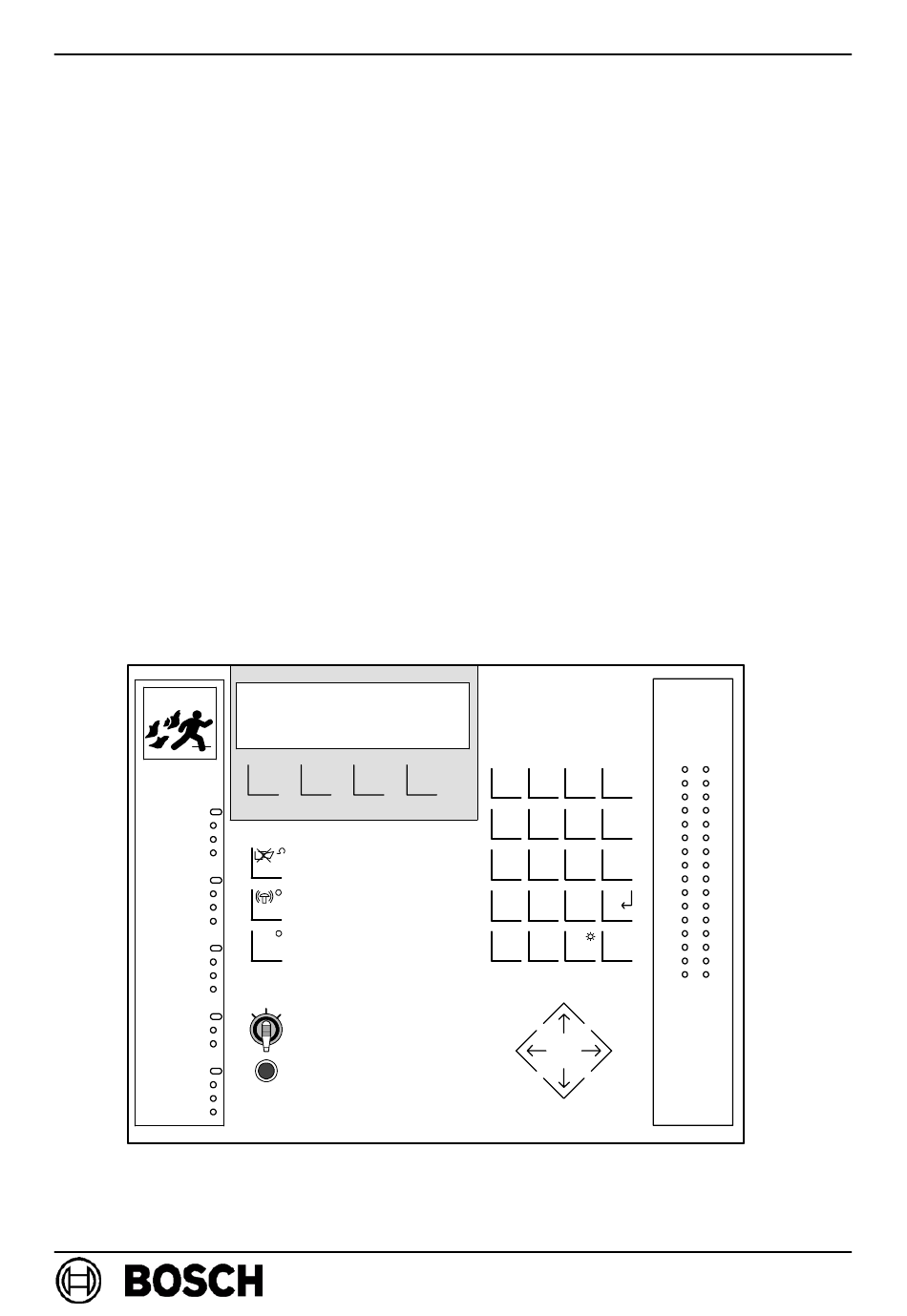

Darstellung des Bedien- -und Anzeigetableaus:
Feuer
Alarm
Feuer Externalarm
Feuer Internalarm
Meldung
Störung
System
ÜE
Signalgeber
Betrieb
Codebetrieb
Tagbetrieb
Revision
Steuerung
ÜE
Steuergruppe
Abschaltung
ÜE
Signalgeber
Brandschutz
LCD--Grafikdisplay
mit Hintergrundbeleuchtung
stop
0
1 2
Seite 24 von 55
1 2 3
code
ABC DEF GHI
F
4 5 6
JKL MNO PQR
7 8 9
reset
STU VWX YZ
CE 0 +1
enter
./:
Σ
inter- -
help ? test
national
PI -- 32.07
AL AL
1 17
2 18
3 19
4 20
5 21
6 22
7 23
8 24
9 25
10 26
11 27
12 28
13 29
14 30
15 31
16 32
BDL- -3.002.120.269
A6.de / 14.03.2007
