- Seite 1 PRODUKTINFORMATION PI - 32.40 FIBS - DIN A3 / FIBS- DIN A4 Feuerwehr - Informations - u. Bediensystem 601 -4.998.154.210 A3.de / 29.12.2004 Seite ST -FIR/ PRM1 / deh...
-
Seite 2: Inhaltsverzeichnis
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 Inhaltsverzeichnis Produktbeschreibung ......1.1. -
Seite 3: Produktbeschreibung

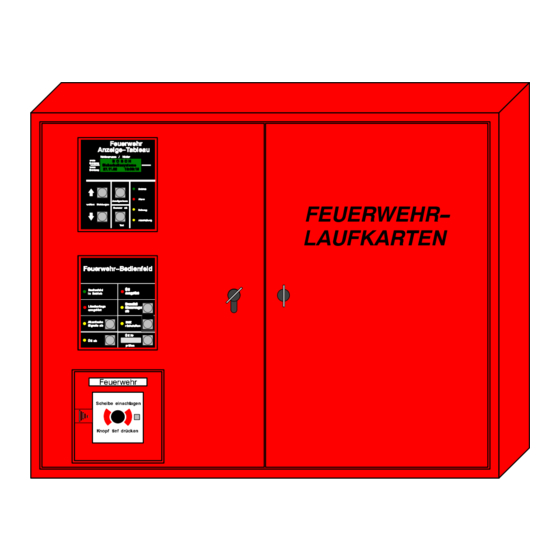

Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 1. Produktbeschreibung FIBS - Gehäuse mit Fächern für Feuerwehr- Laufkarten FAT 2002 RE Feuerwehr- Anzeigetableau Redundant FBF 100 LSN Feuerwehr- Feuerwehr- Bedienfeld Bedienfeld Feuerwehr-Schließung DM 210 LSN Druckknopf- melder (optional) Im Feuerwehr- Informations - und Bediensystem FIBS sind die bundesweit einheitlich gestalteten Bedien- und Anzeigegeräte FAT und FBF installiert. -
Seite 4: Systemübersicht
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 1.1. Systemübersicht Automatische Brandmelder (LSN) FIBS BZ 500 LSN FAT 2002 RE ANNE 10 COM 1 SM 24 FBF 100 LSN COM 2 SM 20 COM 3 SM 20 DM 210 LSN BAT 100 LSN BE 500 230 V~... -
Seite 5: Leistungsmerkmale
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 2. Leistungsmerkmale 2.1. FAT 2002 RE Feuerwehr Anzeigetableau Redundant D Erhöhte Funktionssicherheit beim durch redundante Anschaltung über 2 getrennt verlegte Kabel mit jeweils eigener Spannungsversorgung der zugehörigen RS485 Schnittstelle. Damit erfüllt das FAT 2002 RE die Anforderungen der DIN EN 54- 2, 12.5.3. D Übersichtliche Gestaltung und Anordnung der Bedien - und Anzeigeelemente. -
Seite 6: Fbf 100 Lsn Feuerwehr Bedienfeld
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 2.2. FBF 100 LSN Feuerwehr Bedienfeld D Genormte Gestaltung und Anordnung der Bedien- und Anzeigeelemente, entsprechend der DIN 14661 (Stand: 01.02.2001). D Direkt an das Lokale SicherheitsNetzwerk LSN anschaltbar. D 7 Anzeige - LEDs [ ∅... -
Seite 7: Dm 210 Lsn Druckknopfmelder (Optional)
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 2.3. DM 210 LSN Druckknopfmelder (optional) D Alarm auslösen durch Betätigen des Druckknopfs. D Melder - Abfrageroutinen mit Auswertung und Mehrfachübertragung. D Melder - Einzelidentifikation mit Anzeige der Melderadresse, zur schnellen Lokalisierung des ausgelösten Melders. D Anzeige (LED) für ausgelöste Alarme oder Inspektionsauswertung. -
Seite 8: Planungshinweise
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 3. Planungshinweise D Das FIBS muss nach Absprache mit der zuständigen Feuerwehr in unmittelbarer Nähe zur Brandmeldezentrale (BMZ) montiert werden. D Das FIBS muss so angebracht werden dass sich das Bedienfeld des FAT 2002 RE in einer Höhe von 170cm (+10cm/- 20cm) befindet. -
Seite 9: Funktionsbeschreibung
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 4. Funktionsbeschreibung 4.1. FAT 2002 RE, Feuerwehr Anzeigetableau Redundant Die Betriebszustände ”Alarm”, ”Störung” und ”Abschaltung von Elementen der Brand- meldeanlage” werden vom FAT als Sammelmeldung gespeichert und können als an- lagenspezifische Textmeldungen angezeigt werden. Meldergruppe/ Melder erste B O S C H... - Seite 10 Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 Taste ”Anzeigeebene” Taste zum Wechseln der Anzeigeebene. Es gibt drei Anzeigeebenen: Alarm, Störung, Abschaltung. Taste ”Summer ab”(schalten) / ”Test” Taste zum Abschalten des internen Summers und zum Testen der LEDs. Wird die Taste länger als 5 Sekunden gedrückt, erfolgt der Anzeigentest. Dabei werden alle Punkte der LCD- Matrix angesteuert, alle LEDs sowie die LCD- Beleuchtung werden eingeschaltet und der Summer ertönt.
-
Seite 11: Fbf 100 Lsn, Feuerwehr Bedienfeld
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 4.2. FBF 100 LSN, Feuerwehr Bedienfeld Feuerwehr - Bedienfeld ÜE Bedienfeld in ausgelöst Betrieb Brandfall Löschanlage aus- Steuerungen gelöst Akustische Signale ab rückstellen ÜE Nr ÜE ab prüfen 4.2.1. Beschreibung der Bedien- und Anzeigeelemente LED grün, ”Bedienfeld in Betrieb”... - Seite 12 Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 LED gelb, ”Akustische Signale ab(geschaltet)” Die LED leuchtet wenn die akustischen Signalgeber (Sirenen, interne Summer, usw.) abgeschaltet sind. Dabei kann die Abschaltung an der BMZ oder am FBF erfolgt sein. Taste ”Akustische Signale ab(schalten)” Taste zum Abschalten der akustische Signalgeber (Sirenen, interne Summer).
- Seite 13 Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 Druckknopfschalter ”Brandfallsteuerungen ab(schalten)” Unter Brandfallsteuerungen versteht man alle Vorgänge die bei einem Alarm ausgelöst werden, z.B. das Auslösen von Brandschutzeinrichtungen wie auto- matische Löschanlagen, Brandschutzklappen, Rauchabzugsanlagen, zwangsge- steuerte Aufzüge usw, oder das Abschalten von Lüftungsanlagen, EDV- Anlagen oder anderen Betriebsmitteln.
-
Seite 14: Dm 210 Lsn, Druckknopfmelder (Oder Optionaler Hauptmelder)
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 4.3. DM 210 LSN, Druckknopfmelder (oder optionaler Hauptmelder) 1 Kunststoffgehäuse aus robustem schlagzähen Kunststoff 2 Meldertür mit auswechselbarer Glasscheibe und verdecktem Schloss 3 Leiterplatte, am Gehäuseboden eingeklipst. 4 Anzeige - LED rot, ”Alarm ausgelöst” 5 Anschlussklemmenleiste 6 Druckknopf mit Auslösemechanismus (auf die Leiterplatte geklipst) 7 Rückstellhebel mit Sperrmechanismus... -
Seite 15: Lieferumfang
FAT 2002 RE an die Brandmeldezentrale) 4.998.142.388 ST Bausatz mit Montageplatte (wird bei der Installation des Bosch Druckknopfmelders in das FIBS benötigt). 4.998.117.749 ST DM 210 LSN, Druckknopfmelder Form- G, Farbe rot, zum Einsatz im Innenbereich, Standardbeschriftung in deutsch nach DIN 14655. -
Seite 16: Geräteaufbau
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 6. Geräteaufbau 6.1. FIBS DIN A4 Steckfach 1 für Laufkarten DIN A4 Steckfach 2 für Laufkarten DIN A4 6.2. FIBS DIN A3 Steckfach für Laufkarten DIN A3 601-4.998.154.210 A3.de/ 29.12.2004 ST-FIR/ PRM1 / deh Seite 16 von 28... -
Seite 17: Installation
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 7. Installation 7.1. Montagehinweise D Das FIBS muss in Absprache mit der zuständigen Feuerwehr montiert werden! D Der Montageort muss sich in unmittelbarer Nähe der BMZ befinden. D Das FIBS muss so montiert werden dass sich das Bedienfeld des FAT in einer Höhe von 160cm (+10/ - 20cm) befindet, gemessen vom Boden bis Mitte Bedienfeld. -
Seite 18: Montagezeichnung Fibs A3
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 7.3. Montagezeichnung FIBS A3 j 4,5 x 25 601-4.998.154.210 A3.de/ 29.12.2004 ST-FIR/ PRM1 / deh Seite 18 von 28... -
Seite 19: Klemmenbelegung Am Fat 2002 Re
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 7.4. Klemmenbelegung am FAT 2002 RE RS232 +UB1 GND1 +UB2 GND2 Anschluss Klemme Belegung Störungsrelais - Mittenkontakt (Common) Störungsrelais - Ausgang (Normally Closed) Störungsrelais - Ausgang (Normally Open) Anschluss Klemme Belegung TxD+ Leitung A (+) der RS485- Schnittstelle 1 TxD -... -
Seite 20: Klemmenbelegung Des Moduls (Adp-Nb)
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 7.5. Klemmenbelegung des Moduls zur redund. Anschaltung Kabel 2 Kabel 1 serielles BMZ-IF zum FAT zum FAT RS232 ADP-NP Anschluss Klemme Belegung CTS- Masse Versorgung 2 CTS+ +UB2 Betriebsspannung Versorgung 2 RxD- Leitung B (- ) der RS485 - Schnittstelle 2 RxD+... -
Seite 21: Anschaltezeichnung Fat 2002 Re
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 7.6. Anschaltezeichnung FAT 2002 RE GND1 GND2 UB- Anschlüsse nicht verwenden! ADP- NB Brandmeldezentrale UGM 2020 UEZ 2000 LSN BZ 500 LSN Relais SM24 601-4.998.154.210 A3.de/ 29.12.2004 ST-FIR/ PRM1 / deh Seite 21 von 28... -
Seite 22: Klemmenbelegung Am Fbf 100 Lsn
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 7.7. Klemmenbelegung am FBF 100 LSN Klemme Kabelcode Belegung gelb LSN - , kommend weiß LSN +, kommend weiß LSN +, gehend gelb LSN - , gehend +28V DC, Spannungsversorgung schwarz 0V, Spannungsversorgung Abschirmdraht 601-4.998.154.210... -
Seite 23: Hinweise Für Wartung Und Service
Deutschland grundsätzlich die Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. D Bosch ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. D Wartungs - und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. -
Seite 24: Technische Daten
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 9. Technische Daten 9.1. FIBS, Gehäuse inkl. FAT 2002 RE, FBF 100 LSN Schutzart (nach EN 60529): IP 30 Schutzklasse (nach EN 60950): Zulässige Einsatztemperatur: 0_C . . . +50_C Zulässige Lagertemperatur: - 10_C . -
Seite 25: Fbf 100 Lsn, Feuerwehr Bedienfeld
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 9.3. FBF 100 LSN, Feuerwehr Bedienfeld Betriebsspannung (ext. Versorgung): 28V DC (10V DC . . . 30V DC) Stromaufnahme (nur FBF 100 LSN): - Im Ruhezustand: ca. 10mA - im Alarmzustand: ca. -
Seite 26: Abkürzungsverzeichnis
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 10. Abkürzungsverzeichnis = Acrylnitril - Butadien - Styrol = Acryl - Styrol - Acrylnitril = auf Putz = Bedienungsanleitung = Brandmelder = Brandmeldezentrale = Bausatz = Comité Européen de Assurances CENELEC = Comité Européen de Normalisation Electrotechnique DIBt = Deutsches Institut für Bautechnik = Deutsches Institut für Normung e.V. -
Seite 27: Notizen
Produktinformation Feuerwehr Informations- u. Bediensystem FIBS PI - 32.40 11. Notizen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -... - Seite 28 Bosch Sicherheitssysteme GmbH Robert -Koch -Straße 100 D-85521 Ottobrunn Info -Service zum Nulltarif Telefon 0800-700 04 44 Telefax 0800-700 08 88 www.bosch -sicherheitssysteme.de info.service@de.bosch.com Seite 28 von 28...
