Profi Step
®
Combi
Gebrauchs- und Bedienungsanleitung

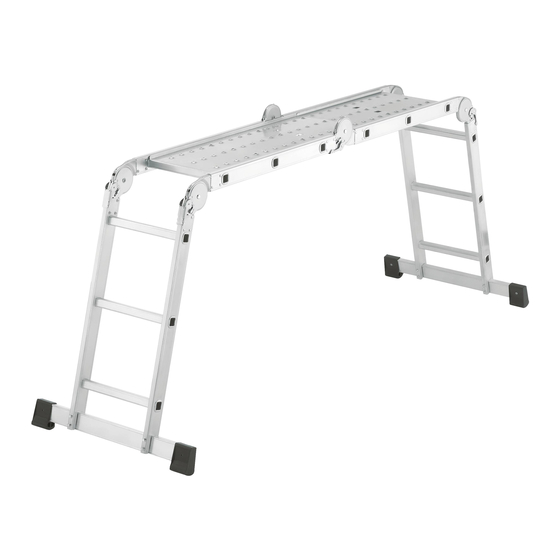

Universal-Mehrgelenkleiter
Use and Operating Instructions
Universal multi-purpose ladder
Manuel d'utilisation et d'installation
Échelle universelle articulée
Instrucciones de uso y manejo
Escalera universal multiarticulada
Istruzioni d'uso
Scala articolata universale
Naudojimo ir priežiūros instrukcija
Universalios kopėčios
Lietošanas un ekspluatācijas instrukcija
Universālās vairāku locīklu kāpnes
Manual de utilizare
Scară multiarticulată universală
Bruks- och användarinstruktioner
Flerledad universalstege
Instrukcja użytkowania i obsługi
Uniwersalna drabina wielopozycyjna
Návod k použití a obsluze
Univerzální kloubový žebřík
DE
GB
FR
ES
IT
LT
LV
RO
SE
PL
CZ
