Hailo ProfiStep Combi Gebrauchsanleitung

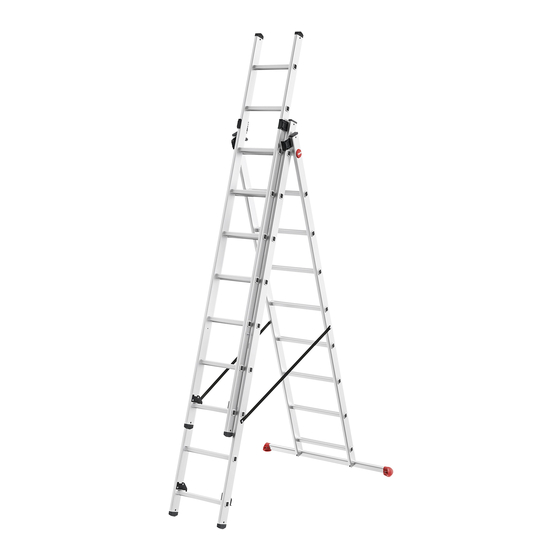

Aluminium-mehrzweckleiter
Vorschau ausblenden Andere Handbücher für ProfiStep Combi:
