21
19

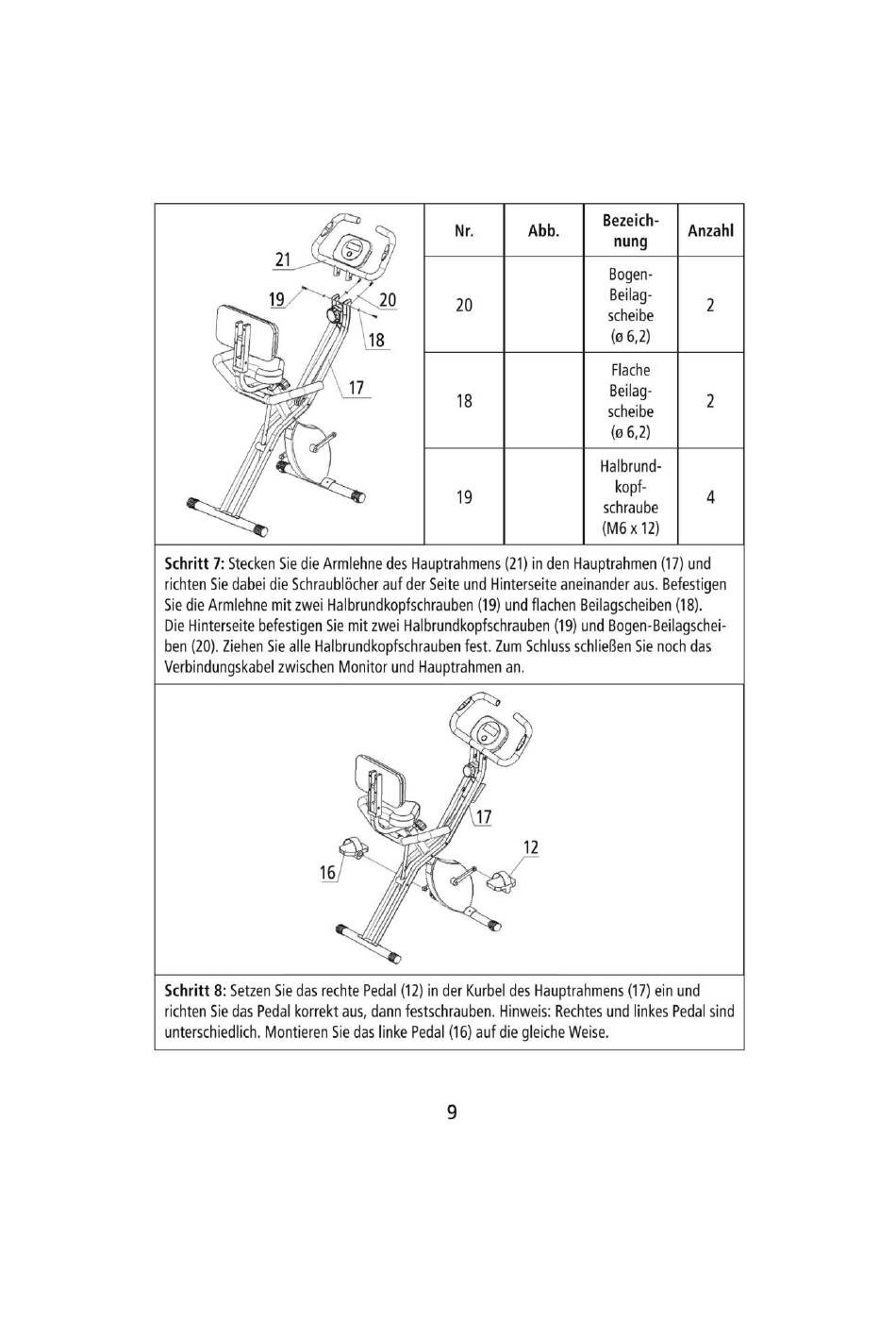

Schritt 7: Stecken Siedie Armlehne desHauptrahmens (21)in denHauptrahmen ( 17)und
richtenSiedabeidie Schraublöcher aufderSeiteundHinterseite aneinander a us.Befestigen
SiedieArmlehnemit zweiHalbrundkopfschrauben (19)undflachenBeilagscheiben (18).
DieHinterseite befestigen Siemit zweiHalbrundkopfschrauben
ben(20).ZiehenSiealleHalbrundkopfschrauben
Verbindungskabel zwischen MonitorundHauptrahmen a n.
16
Schritt 8: Setzen SiedasrechtePedal ( 12)in derKurbel d esHauptrahmens (17)ein und
richten Siedas Pedalkorrekt aus,dann festschrauben.Hinweis:Rechtesund linkesPedalsind
unterschiedlich. MontierenSiedaslinkePedal ( 16)auf diegleicheWeise.
20
20
18
17
18
19
fest.ZumSchluss s chließen Sienochdas
17
9
Bezeich-
Abb.
Anzahl
nung
Bogen-
Beilag-
scheibe
(ø6,2)
Flache
Beilag-
scheibe
(ø6,2)
Halbrund-
kopf-
schraube
(M6 x 12)
(19)undBogen-Beilagschei-
12
2
2
4
