17
13
8
14
15

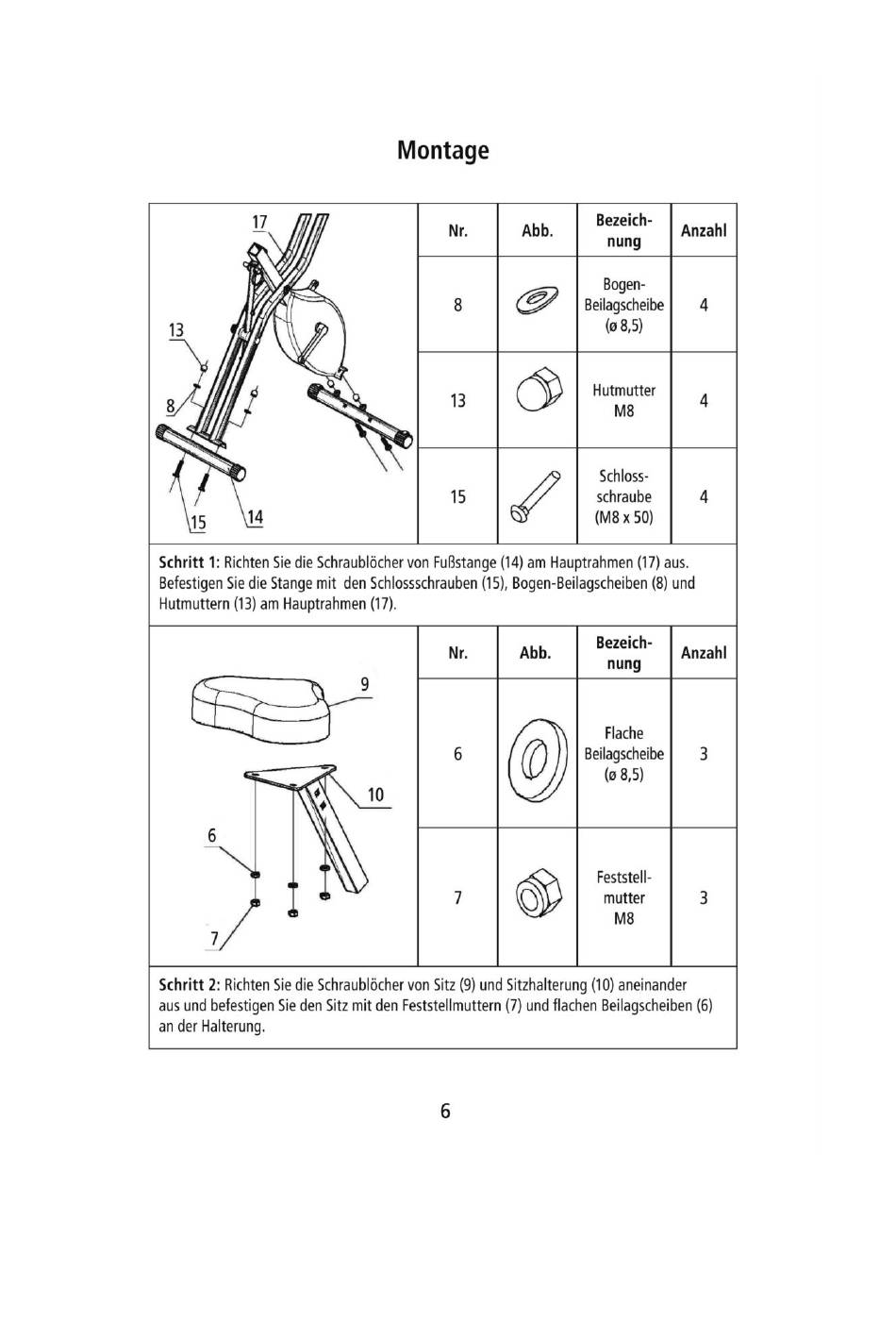

Schritt 1: Richten Siedie Schraublöcher vonFußstange ( 14)amHauptrahmen ( 17)aus.
Befestigen SiedieStange mit denSchlossschrauben
Hutmuttern(13)am Hauptrahmen ( 17).
6
7
Schritt 2: Richten Siedie Schraublöcher vonSitz(9)undSitzhalterung ( 10)aneinander
ausundbefestigen SiedenSitzmit denFeststellmuttern ( 7)undflachenBeilagscheiben (6)
anderHalterung.
Montage
Abb.
Nr.
8
13
15
(15),Bogen-BeiIagscheiben
Abb.
Nr.
9
6
10
6
Bezeich-
Anzahl
nung
Bogen-
Beilagscheibe
4
(ø8,5)
Hutmutter
4
Schloss-
schraube
4
(M8 x 50)
(8)und
Bezeich-
Anzahl
nung
Flache
Beilagscheibe
3
(ø 8,5)
