8. Bedienelemente

1
2
3
4
5
6

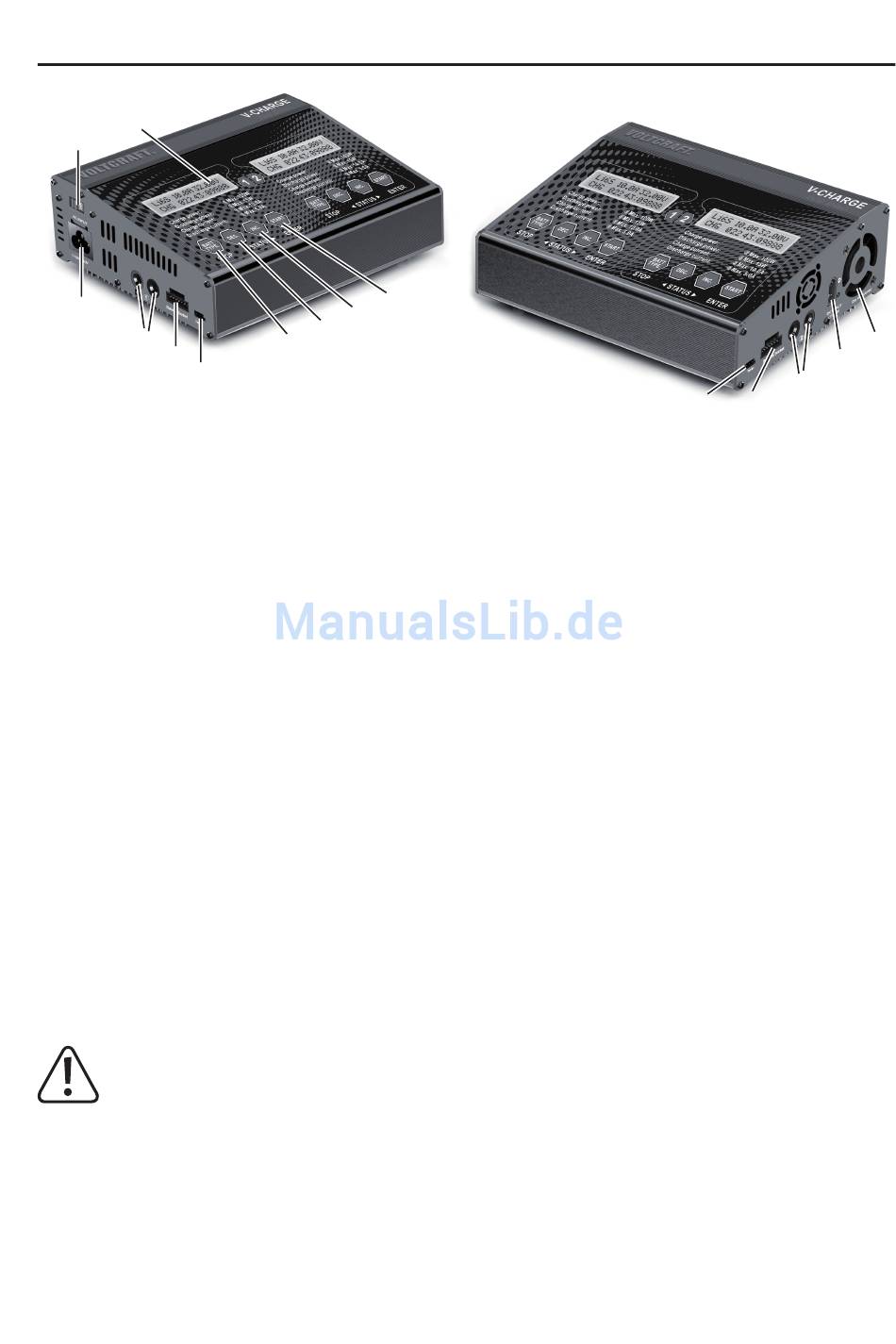

1 Beleuchtetes LC-Display
2 Spannungswahlschalter (sofern vorhanden, ist dieser auf 230 V eingestellt und nicht veränderbar)
3 Netzbuchse für Anschluss des Ladegeräts an die Netzspannung
4 Rundbuchsen (4 mm) für Akkuanschluss (rot = Plus/+, schwarz = Minus/-), Kanal 1
5 Balancer-Port zum Anschluss eines externen Balancerboards (im Lieferumfang), Kanal 1
6 Buchse für externen Temperatursensor (nicht im Lieferumfang, separat bestellbar), Kanal 1
7 Taste „BATT. TYPE/STOP": Zurückwechseln aus einem Untermenü, Anhalten des Ladevorgangs, Abbruch
8 Taste „DEC.": Akkuprogramm im Hauptmenü wählen, Werte-Eingabe (Wert verringern), Menü-Auswahl (zurück),
Anzeige von diversen Daten während eines Lade-/Entladevorgangs
9 Taste „INC.": Werte-Eingabe (Wert erhöhen), Menü-Auswahl (vorwärts), Anzeige der Spannungswerte der Einzel-
zellen beim Laden von Lithium-Akkus mit Balancer-Anschluss
10 Taste „START/ENTER": Akkuprogramm im Hauptmenü wählen, Starten/Fortsetzen des Ladevorgangs, Bestäti-
gung einer Einstell-/Bedienfunktion
11 Buchse für externen Temperatursensor (nicht im Lieferumfang, separat bestellbar), Kanal 2
12 Balancer-Port zum Anschluss eines externen Balancerboards (im Lieferumfang), Kanal 2
13 Rundbuchsen (4 mm) für Akkuanschluss (rot = Plus/+, schwarz = Minus/-), Kanal 2
14 Gleichspannungseingang (11 - 18 V/DC, stabilisiert), z.B. zum Anschluss an einen externen KFZ-Blei-Akku
15 Lüfter
Betreiben Sie das Ladegerät entweder über den Netzspannungsanschluss (3) oder über den Gleichspan-
nungseingang (14). Verwenden Sie niemals beide Eingänge gleichzeitig. Hierdurch kann das Ladegerät
beschädigt werden.
