BEDIENUNGSANLEITUNG
Schalten Sie nach der Montage des Thermostats die Funktion
1
TEST ein. Halten Sie die
-Taste gedrückt für ca. 10 Sekunden.
Das Relais schaltet 3 x ein/aus. Bei der Relaisschaltung leuchtet
die LED
.
Stellen Sie die Solltemperatur mit dem Stellrad ein.
2
Es ist möglich, den Wert im Bereich ab 11 bis 29 °C je 0,5 °C
einzustellen.
Wenn sich das Stellrad in der
-Stellung befindet, so ist die
Temperatur auf +3 °C (Frostschutztemperatur) voreingestellt.
Einstellung der Funktion NACHTABSENKUNG
3
Die eingestellte Solltemperatur wird um 3 °C für die Zeit
von 8 Stunden gesenkt. Der Zyklus wiederholt sich jeden
Tag zur gleichen Zeit.
a
Zur Aktivierung drücken Sie kurz die
b
Die rote LED blinkt 4x.
b
Zur Deaktivierung der Funktion
c
das Temperatur-Stellrad leicht
drehen.
Sofern Sie den Anfang des
Zeitraums für die automatische
Nachtabsenkung ändern
möchten, drücken Sie einfach
zur gewünschten Zeit die
-Taste.
LED-Anzeige
leuchtet dauerhaft
Anzeige des geschalteten Relais – die Wärmequelle ist EIN
leuchtet nicht
die Wärmequelle ist ausgeschaltet
leuchtet und
die automatische Nachtabsenkung ist eingeschaltet –
erlischt alle 8 s
die Wärmequelle ist eingeschaltet
8 s
8 s
die automatische Nachtabsenkung ist eingeschaltet –
leuchtet nicht
die Wärmequelle ist ausgeschaltet
und blinkt alle 8 s
8 s
8 s

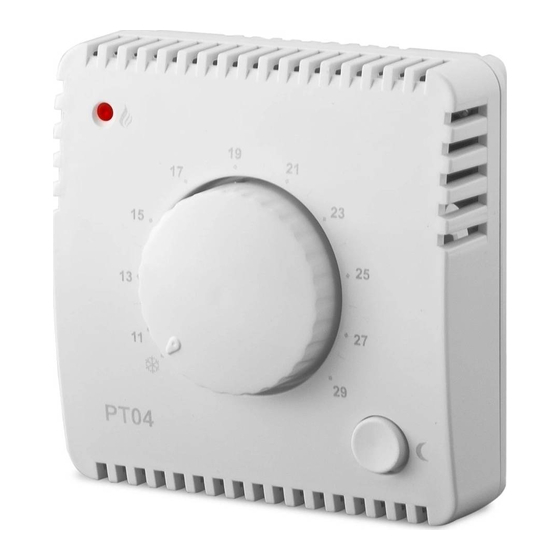

RAUMTHERMOSTAT
PT04-EI ist ein Raumthermostat, welcher zur
Steuerung der vom Versorgungsnetz 230 V AC / 16 A
versorgten Wärmequellen bestimmt ist.
Größter Vorteil der PT04-EI ist die Funktion der
automatischen nächtlichen Temperaturabsenkung.
Mit nur einem Knopfdruck senken Sie die Tempera-
tur um 3 °C für einen Zeitraum von 8 Stunden.
Der Zyklus wiederholt sich jeden Tag zur gleichen Zeit.
:
Temp
(°C)
22 °C
-Taste.
18
c
a
Technische Parameter
Spannungsversorgung
Hysterese
Temperaturbereich
Frostschutz
Einstellung der
Temperaturen
Schutzart
Ausgang
Arbeitstemperatur
8 s
Pb
LEAD FREE
v souladu s RoHS
8 s
PT04-EI
22 °C
Absenkung
um 3 °C
19 °C
19 °C
22
8 Std.
6
22
230 V / 50 Hz
0,3 °C
,11°C bis 29 °C
Für das Produkt wird eine Garan-
= +3 °C
tiefrist von 2 Jahren gewährt. Bei
Ansprüchen innerhalb der Garan-
nach 0,5 °C
tiezeit senden Sie das Gerät bitte
an die Adresse des Fachpertners,
IP20
bei bei dem Sie das Gerät erworben
Relais max. 16 A
haben.
0 bis 40 °C
Hersteller:
ELEKTROBOCK CZ s. r. o.
Blanenská 1763,
Kuřim 664 34
Czech Republic
E-Mail: elbock@elbock.cz
www.elbock.cz
MADE IN CZECH REPUBLIC
RAUM-
THERMOSTAT
MIT EXTERNEM FÜHLER UND
AUTOMATISCHER NACHTABSENKUNG
Infrarot-
Elektroheizer
Heizelemente
Zeit (Std.)
automatische nächtliche
Temperaturabsenkung
PT04-EI
Heizlüfter
Fussboden-
heizung
Temperatur-
einstellung
, 11-29 °C
