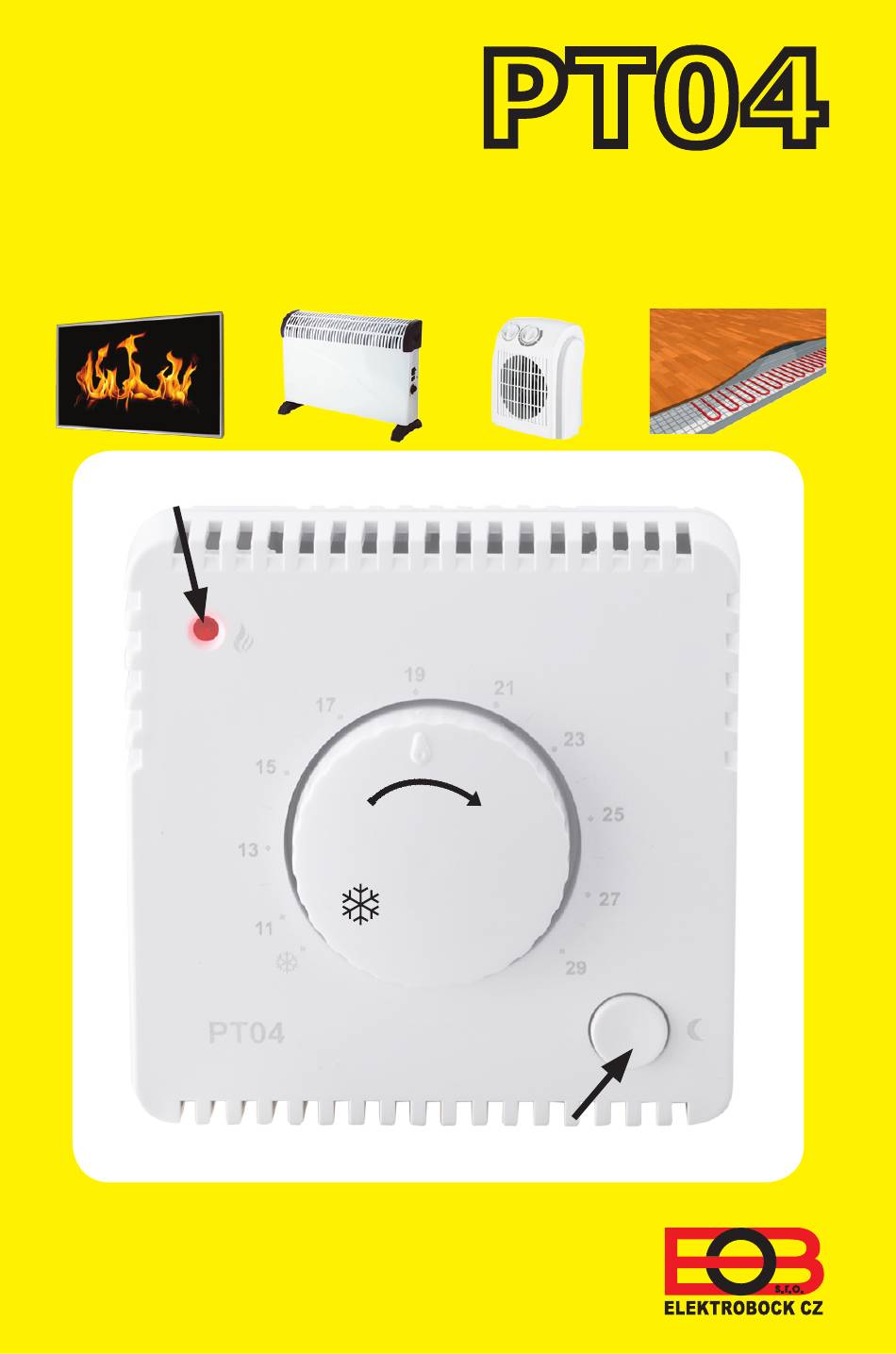

- Seite 1 PT04 RAUM- THERMOSTAT MIT AUTOMATISCHER NACHTABSENKUNG Heizlüfter Infrarot- Elektroheizer Fussboden- Heizelemente heizung Heizanzeige Temperatur- einstellung , 11-29 °C automatische nächtliche Temperaturabsenkung...
- Seite 2 Achten Sie darauf, dass im spannungslosen Zustand sich das Stellrad wieder in der durch! -Stellung befindet. Die Installation von PT04 ist nur von einer Person mit (Anderenfalls kann es zur Beschädi- entsprechender elektrotechni- gung des Potentiometers kommen!) scher Qualifikation Stellen Sie den Thermostat nach durchzuführen.
- Seite 3 BEDIENUNGSANLEITUNG Schalten Sie nach der Montage des Thermostats die Funktion TEST ein. Halten Sie die -Taste gedrückt für ca. 10 Sekunden. Das Relais schaltet 3 x ein/aus. Bei der Relaisschaltung leuchtet die LED Stellen Sie die Solltemperatur mit dem Stellrad ein. Es ist möglich, den Wert im Bereich ab 11 bis 29 °C je 0,5 °C einzustellen.
- Seite 4 PT04 ist ein Raumthermostat, welcher zur Steuerung der vom Versorgungsnetz 230 V AC / 16 A versorgten Wärmequellen bestimmt ist. Größter Vorteil der PT04 ist die Funktion der auto- matischen nächtlichen Temperaturabsenkung. Mit nur einem Knopfdruck senken Sie die Temperatur um 3 °C für einen Zeitraum von 8 Stunden.
