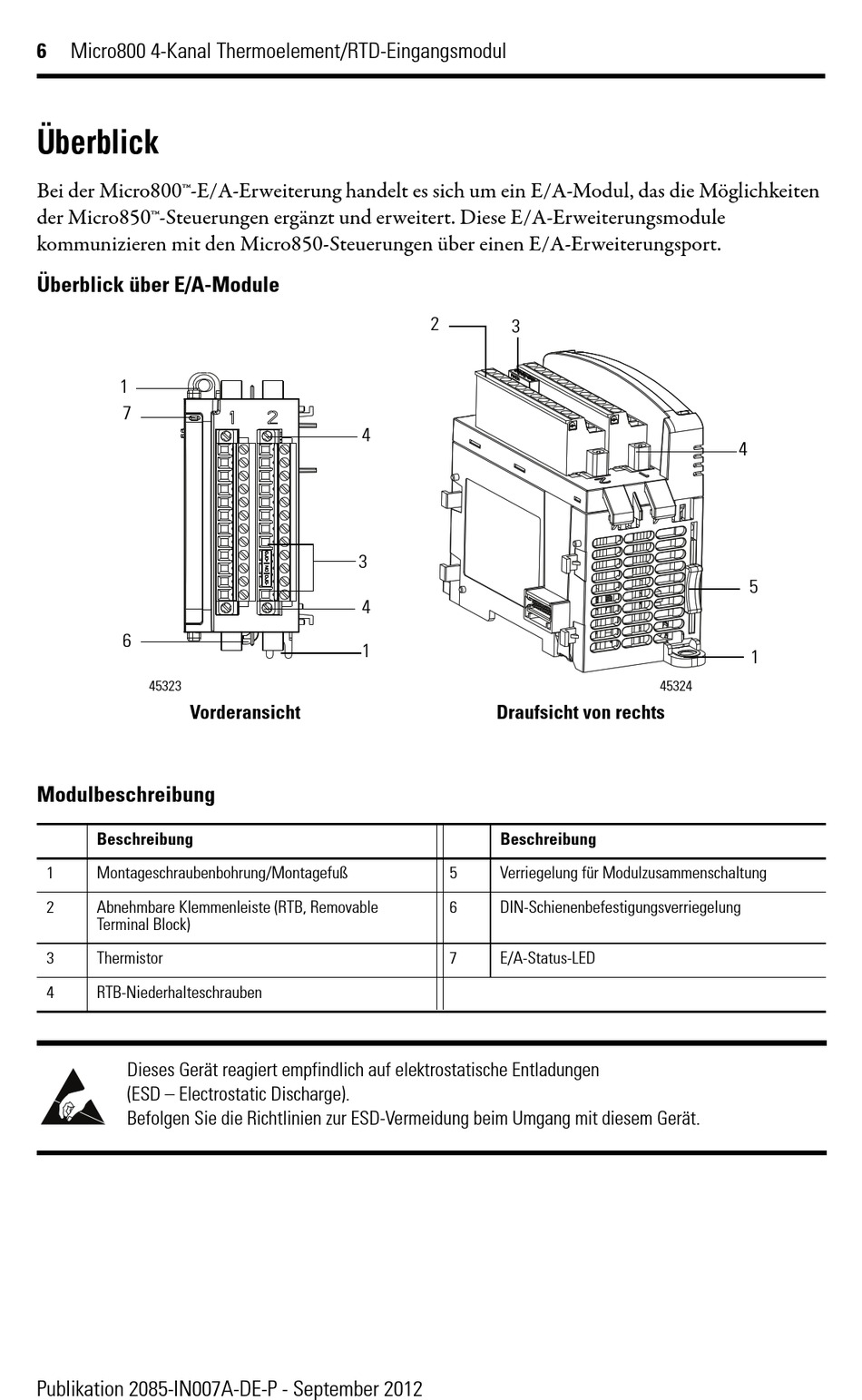

6 Micro800 4-Kanal Thermoelement/RTD-Eingangsmodul
Überblick
Bei der Micro800™-E/A-Erweiterung handelt es sich um ein E/A-Modul, das die Möglichkeiten
der Micro850™-Steuerungen ergänzt und erweitert. Diese E/A-Erweiterungsmodule
kommunizieren mit den Micro850-Steuerungen über einen E/A-Erweiterungsport.
Überblick über E/A-Module
1
7
6
45323
Vorderansicht
Modulbeschreibung
Beschreibung
1 Montageschraubenbohrung/Montagefuß
2 Abnehmbare Klemmenleiste (RTB, Removable
Terminal Block)
3 Thermistor
4 RTB-Niederhalteschrauben
Dieses Gerät reagiert empfindlich auf elektrostatische Entladungen 
(ESD – Electrostatic Discharge).
Befolgen Sie die Richtlinien zur ESD-Vermeidung beim Umgang mit diesem Gerät.
Publikation 2085-IN007A-DE-P - September 2012
2
3
4
3
4
1
Draufsicht von rechts
Beschreibung
5 Verriegelung für Modulzusammenschaltung
6 DIN-Schienenbefestigungsverriegelung
7 E/A-Status-LED
4
5
1
45324
