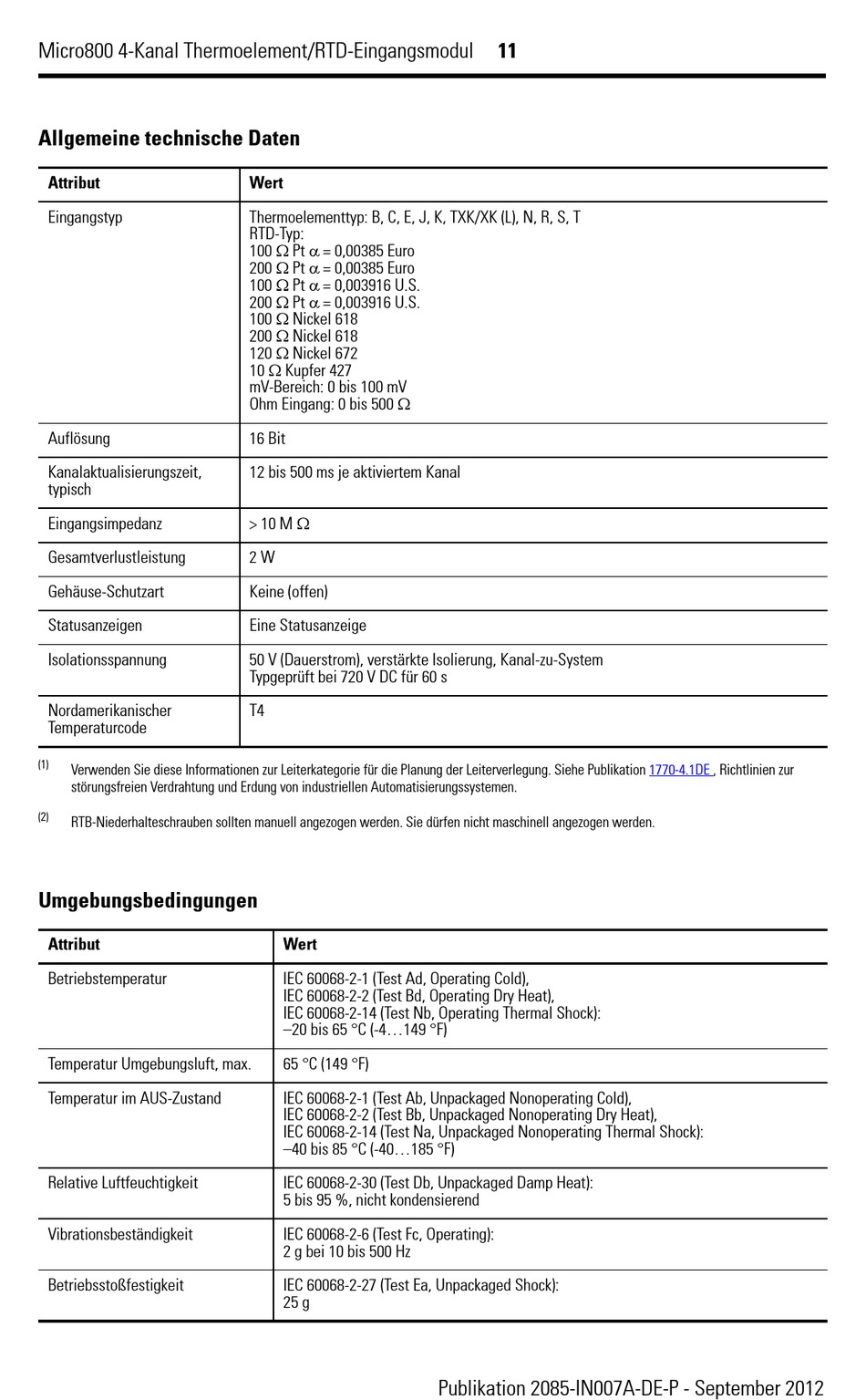

Micro800 4-Kanal Thermoelement/RTD-Eingangsmodul
Allgemeine technische Daten
Attribut
Eingangstyp
Auflösung
Kanalaktualisierungszeit,
typisch
Eingangsimpedanz
Gesamtverlustleistung
Gehäuse-Schutzart
Statusanzeigen
Isolationsspannung
Nordamerikanischer
Temperaturcode
(1)
Verwenden Sie diese Informationen zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation
störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen.
(2)
RTB-Niederhalteschrauben sollten manuell angezogen werden. Sie dürfen nicht maschinell angezogen werden.
Umgebungsbedingungen
Attribut
Betriebstemperatur
Temperatur Umgebungsluft, max.
Temperatur im AUS-Zustand
Relative Luftfeuchtigkeit
Vibrationsbeständigkeit
Betriebsstoßfestigkeit
Wert
Thermoelementtyp: B, C, E, J, K, TXK/XK (L), N, R, S, T
RTD-Typ: 
100  Pt  = 0,00385 Euro
200  Pt  = 0,00385 Euro
100  Pt  = 0,003916 U.S.
200  Pt  = 0,003916 U.S.
100  Nickel 618
200  Nickel 618
120  Nickel 672
10  Kupfer 427
mV-Bereich: 0 bis 100 mV
Ohm Eingang: 0 bis 500 
16 Bit
12 bis 500 ms je aktiviertem Kanal
> 10 M 
2 W
Keine (offen)
Eine Statusanzeige
50 V (Dauerstrom), verstärkte Isolierung, Kanal-zu-System
Typgeprüft bei 720 V DC für 60 s
T4
Wert
IEC 60068-2-1 (Test Ad, Operating Cold),
IEC 60068-2-2 (Test Bd, Operating Dry Heat),
IEC 60068-2-14 (Test Nb, Operating Thermal Shock):
–20 bis 65 °C (-4...149 °F)
65 °C (149 °F)
IEC 60068-2-1 (Test Ab, Unpackaged Nonoperating Cold),
IEC 60068-2-2 (Test Bb, Unpackaged Nonoperating Dry Heat),
IEC 60068-2-14 (Test Na, Unpackaged Nonoperating Thermal Shock):
–40 bis 85 °C (-40...185 °F)
IEC 60068-2-30 (Test Db, Unpackaged Damp Heat):
5 bis 95 %, nicht kondensierend
IEC 60068-2-6 (Test Fc, Operating):
2 g bei 10 bis 500 Hz
IEC 60068-2-27 (Test Ea, Unpackaged Shock):
25 g
11
Publikation 2085-IN007A-DE-P - September 2012
1770-4.1DE , Richtlinien zur
