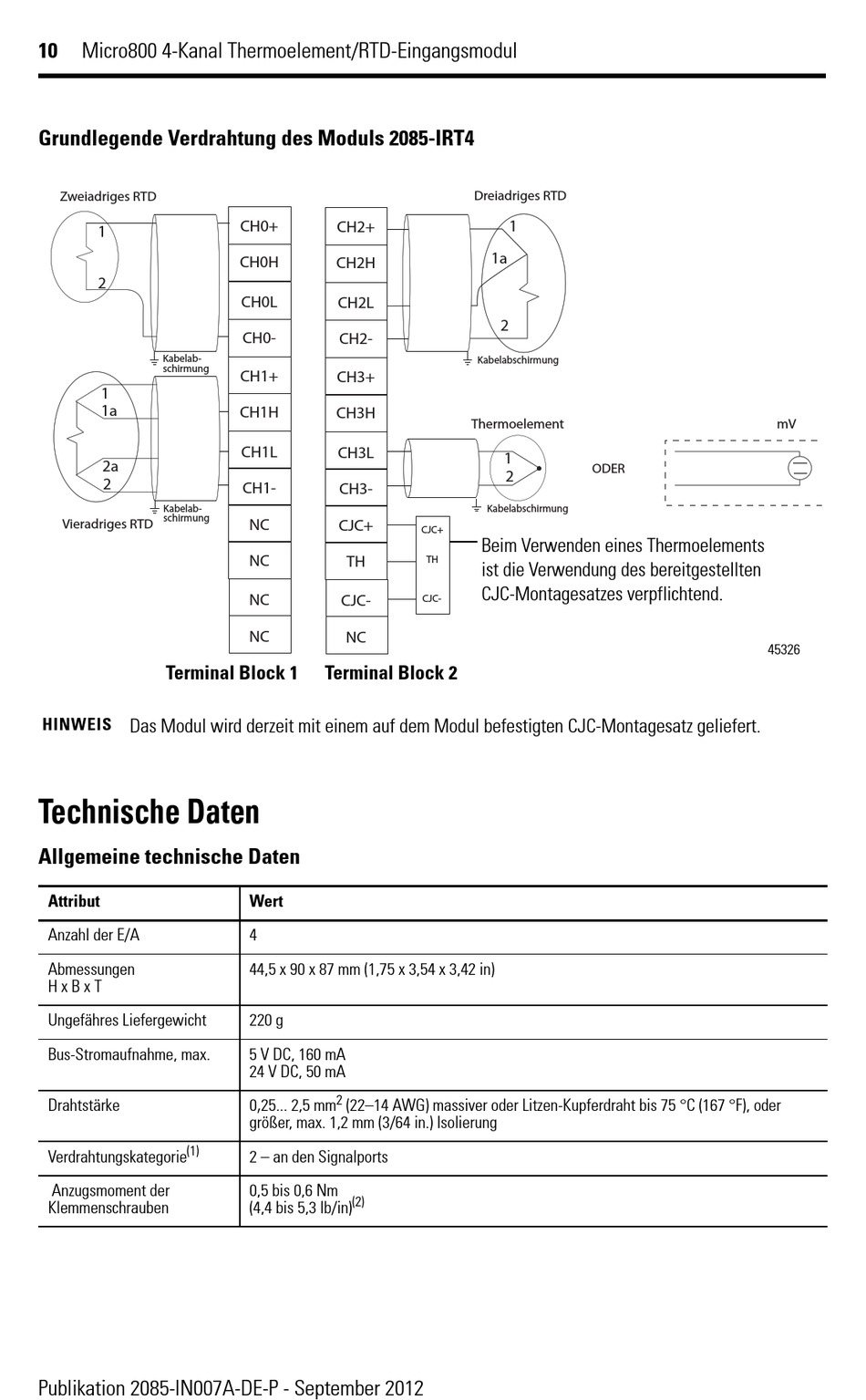

10 Micro800 4-Kanal Thermoelement/RTD-Eingangsmodul
Grundlegende Verdrahtung des Moduls 2085-IRT4
Zweiadriges RTD
1
2
Kabelab-
schirmung
1
1a
2a
2
Kabelab-
schirmung
Vieradriges RTD
Terminal Block 1
HINWEIS Das Modul wird derzeit mit einem auf dem Modul befestigten CJC-Montagesatz geliefert.
Technische Daten
Allgemeine technische Daten
Attribut
Anzahl der E/A
Abmessungen
H x B x T
Ungefähres Liefergewicht
Bus-Stromaufnahme, max.
Drahtstärke
(1)
Verdrahtungskategorie
Anzugsmoment der
Klemmenschrauben
Publikation 2085-IN007A-DE-P - September 2012
CH0+
CH2+
CH0H
CH2H
CH0L
CH2L
CH0-
CH2-
CH1+
CH3+
CH1H
CH3H
CH1L
CH3L
CH1-
CH3-
NC
CJC+
NC
TH
NC
CJC-
NC NC
Terminal Block 2
Wert
4
44,5 x 90 x 87 mm (1,75 x 3,54 x 3,42 in)
220 g
5 V DC, 160 mA
24 V DC, 50 mA
2
0,25... 2,5 mm (22–14 AWG) massiver oder Litzen-Kupferdraht bis 75 °C (167 °F), oder
größer, max. 1,2 mm (3/64 in.) Isolierung
2 – an den Signalports
0,5 bis 0,6 Nm
(2)
(4,4 bis 5,3 lb/in)
Dreiadriges RTD
1
1a
2
Kabelabschirmung
Thermoelement
1
2
Kabelabschirmung
CJC+
Beim Verwenden eines Thermoelements
TH
ist die Verwendung des bereitgestellten
CJC-Montagesatzes verpflichtend.
CJC-
ODER
mV
