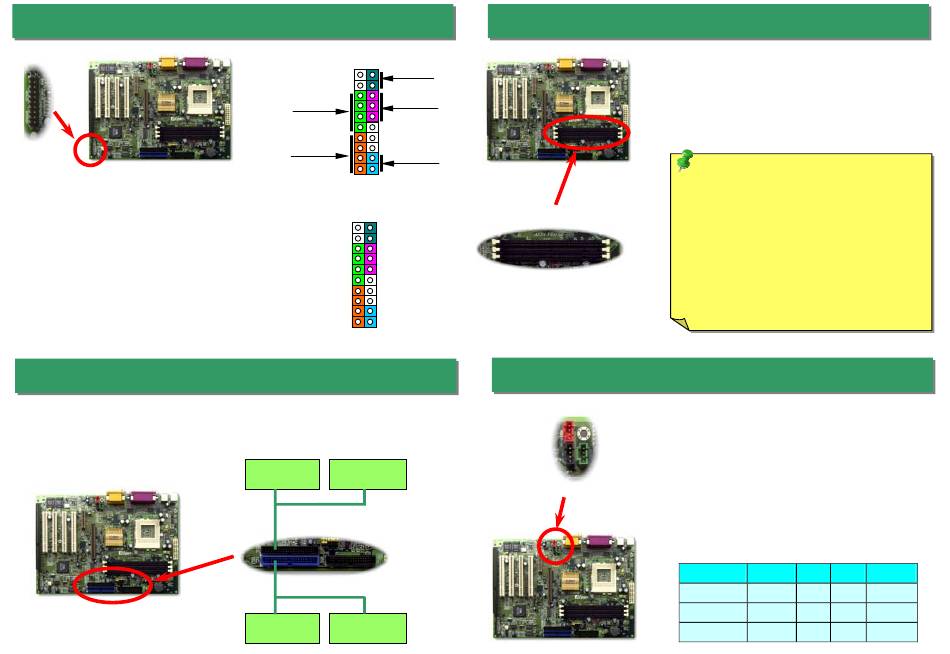

AOpen AX34 Pro Schnellinstallation Seite 4

Anschluß des Frontplattenkabels
Schließen Sie die Anschlüsse für Netz-LED,
Lautsprecher und Resetschalter an die
entsprechenden Pole an. Falls Sie in BIOS das
Menüelement "Suspend Mode" aktiviert haben, blinkt
das ACPI & Netz-LED, während sich das System im
Suspend-Modus befindet.
Finden Sie das Power-Switch-Kabel Ihres
ATX-Gehäuses. Es ist ein 2-poliger weiblicher
Aschluß an der Frontplatte des Gehäuses. Stecken
Sie diesen Anschluß in den mit SPWR
gekennzeichneten Soft-Power Switch-Anschluß .
Anschluß von IDE- und Floppykabel
Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem
Floppyanschluß FDC bzw. IDE Anschluß. Der IDE1-Anschluß ist zur leichteren Erkennung
blau gefärbt. Achten Sie auf die Ausrichtung von Pol 1. Falsche Ausrichtung kann zu
Systembeschädigung führen.
1
+
IDE LED +
+
+
+
Lautsprecher
1
NC
SPWR
NC
GND
+5V
ACPI & Netz-LED
IDE LED
GND
IDE LED
+5V
+5V
NC
+5V
NC
GND GND
NC RESET
Lautsprccher GND
Slave (4.) Master (3.)
IDE2
FDC
Pol 1
Pol 1
IDE1
Slave (2.) Master (1,)
Konfiguration des Systemspeichers
SPWR
ACPI &
Netz-LED
Reset
Pol1
Anschluß von CD/Modem/MPEG Audio
Pol 1
Modem-CN
CD-IN
VIDEO_AUDIO_IN
Dieses Motherboard hat drei 168-polige DIMM-Steckplätze,
in denen Sie Systemspeicher bis zu 1.5GB einbauen
können. SDRAM, VCM SDRAM und Registered DRAM wird
unterstützt.
Tip: Die Treibfähigkeit von Chipsätzen der neuen
Generation ist durch das Fehlen eines
Speicherpuffers (für bessere Leistung)
eingeschränkt. Dies macht die DRAM-Chipzahl
DIMM1
zu einem wichtigen Faktor bei der Installation
DIMM2
von DIMMs. Leider kann das BIOS die korrekte
DIMM3
Chipzahl nicht identifizieren. Sie müssen die
Chips selbst zählen. Es gilt die die Faustregel:
Verwenden Sie nach Sichtprüfung nur DIMMs
mit unter 16 Chips.
Der Modem-CN-Anschluß wird zum Anschluß des
Mono In/ Mic Out-Kabels des internen Modems an
den integrierten Soundschaltkreis verwendet.
Der schwarze Anschluß wird zum Anschluß des CD
Audio-Kabels des CDROM- oder DVD-Laufwerks
an den integrierten Soundschaltkreis verwendet.
Der grüne Anschluß wird zum Anschluß des MPEG
Audio-Kabels der MPEG-Karte an den integrierten
Soundschaltkreis verwendet.
Anschluß Pol1
Modem-CN Mono In GND GND
CD-IN Links GND GND
VIDEO-IN Links GND GND
Pol2 Pol3 Pol4
Mic Out
Rechts
Rechts
