Bedienung

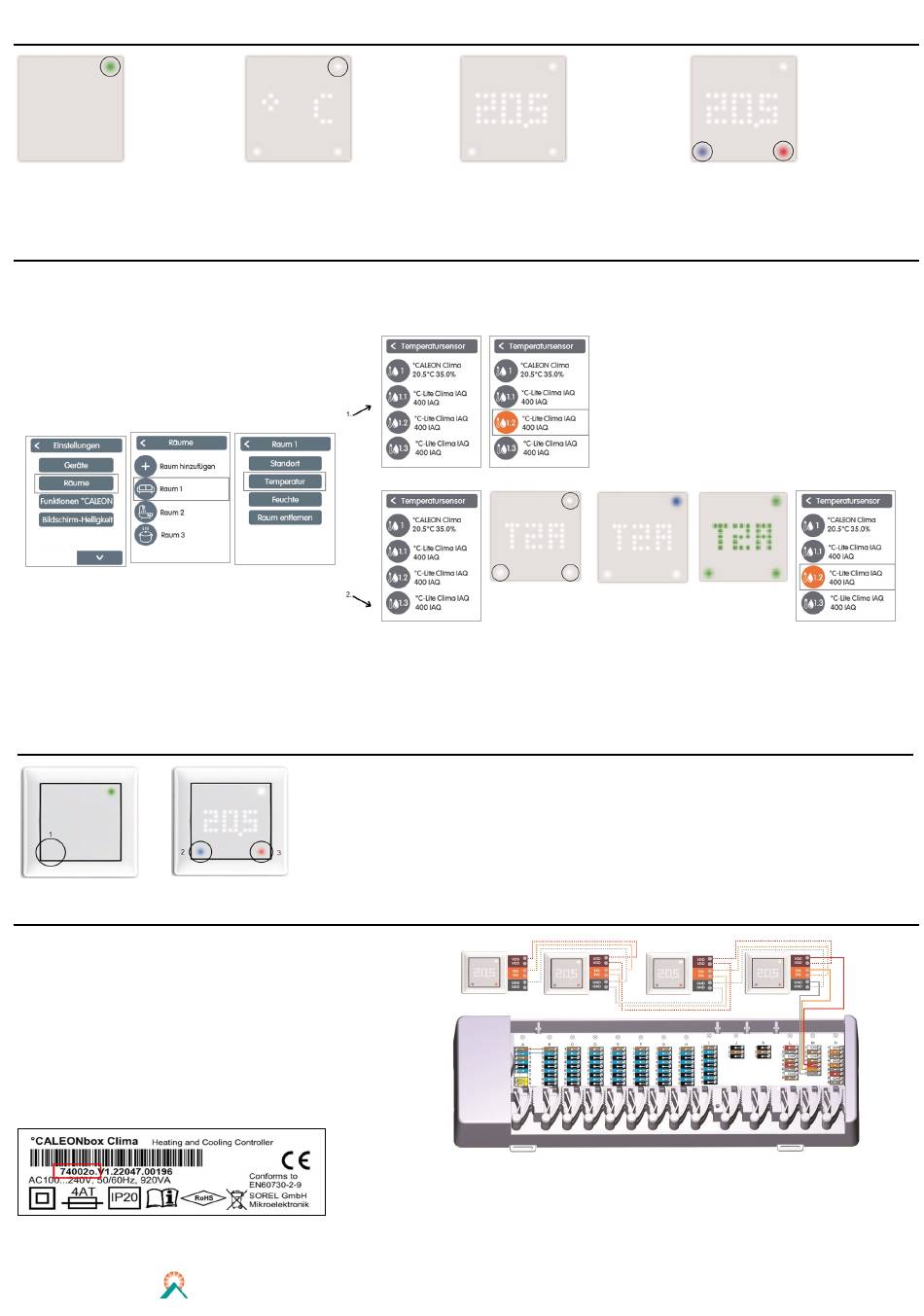

Standby Screen
IAQ ok (°C-Lite Clima) Berühren der
Touchflächen aktiviert "Display".
°C-Lite Raumzuordnung
Es gibt zwei Wege um °C-Lite einem Raum zuzuordnen:
1. Anhand der Geräte-ID über das°CALEON Menü 'Experte -> Einstellungen -> Räume -> Raum X -> Temperatur / Feuchte''.
2. Wie unter 1. beschrieben über das °CALEON Menü in Kombination mit der Touch-To-Assign-Funktion (T2A) am °C-Lite
Raum wählen oder
Experte >
hinzufügen
Einstellungen >
Räume
Raumsollwert einstellen
Kompatibilität und Verbindung °C-Lite mit °CALEONbox
Folgendes ist beim Anschluss von°C-Lite mit der °CALEONbox zu beachten:
l
Art. Nr. bis .....n
kein °C-Lite über interne 5V Spannungsversorgung, externes Netzteil u.
Softwareupdate erforderlich
l
Art. Nr. ab .....o
1 °C-Lite über interne 5V Spannungsversorgung, bei Weiteren externes Netzteil
notwendig. ggf. Softwareupdate notwendig
l
Art. Nr. ab .....p
bis zu 8 °C-Lite anschließbar
Messeinheit- und Messwertanzeige
Erste Berührung der Touchfläche zeigt die Temperatur. Wiederholtes Berühren wechselt
zu anderen Messwerten und zeigt zunächst die Einheit und nach kurzer Zeit den Messwert
an.
Sensorart wählen
Temperatur / Feuchte
1. Raumsollwert-Menü (1) durch Berühren der Touchfläche (1) aktivieren
2. Raumsollwert durch Berühren der Touchflächen verringern (2) oder erhöhen (3)
Nach 20 Sekunden wechselt das Display wieder in den Standby-Screen. Der eingestellte Raumsollwert gilt bis zum
nächsten Wechsel via °CALEON-Timer oder per Hand.
SOREL GmbH Mikroelektronik | Reme-Str. 12 | D - 58300 Wetter (Ruhr) | +49 (0)2335 682 77 0 | info@sorel.de | www.sorel.de | 12.09.2023
Sensor zuordnen
Zuordnung erfolgreich
°C-Lite an einer der drei
Touchflächen berühren,
um diesen dem
gewählten Raum
Beim Öffnen der
zuzuordnen.
Sensorliste wechselt
°C-Lite automatisch in
den Touch-To-Assign-
Modus
Das 1-Wire-System ist mit 3 Adern auszuführen (5 VDC, DQ, GND). Die Gesamtkabellänge
kann bis zu 100 m betragen. Es ist ein geeignetes Twisted Pair Kabel zu verwenden und auf
ausreichenden Leiterquerschnitt zu achten, z.B. LIYCY 2 x 2 x 0,75 mm², um unzulässigen
Spannungsabfall an den °C-Lite unter U min = 4,5 VDC zu vermeiden.
Sollwerteinstellung
Durch Berühren der Touchflächen blau und rot
kann die Solltemp. verringert oder erhöht
werden.
LED leuchtet grün
LED leuchtet blau
wenn die Zuordnung
während die
erfolgreich war.
Verbindung
hergestellt wird.
Zuordnung erfolgreich
