Cellule De Chargement, Joint Genou Et Base - Roxell Rdc Gebrauchsanleitung

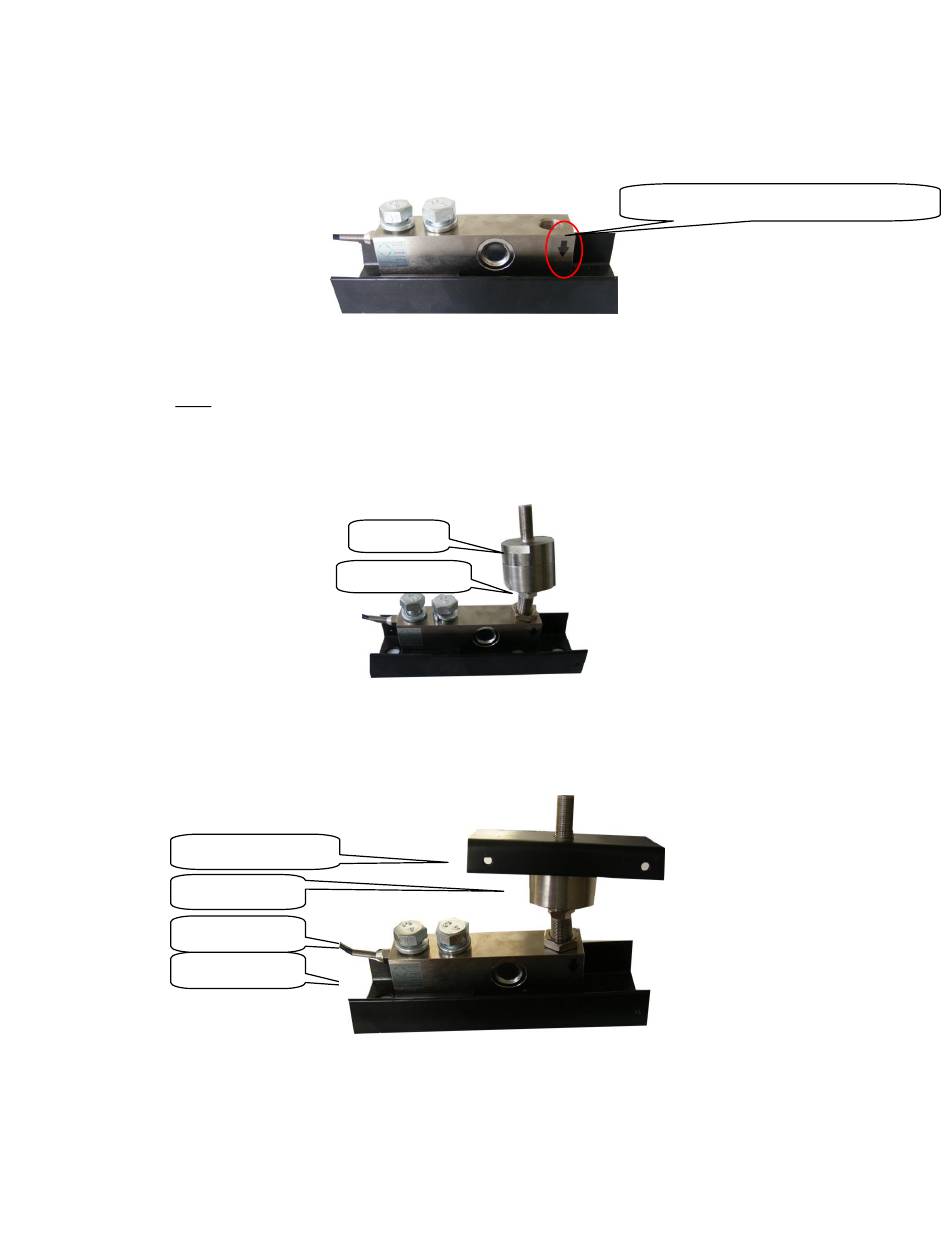

Fixez la cellule de chargment à la base comme indiqué ci-dessous. Serrez les boulons.
Assurez-vous que la flèche sur le côté de la cellule de chargement est tournée vers le bas.
Cellule de chargement fixée à l‟unité de base
Fixez le Joint genou à la cellule de chargement. Vissez le Joint genou jusqu‟à ce qu‟il
arrive à ras du fond de la cellule de chargement.
Serrez l‟écrou du joint inférieur pour fixer l‟unité de joint à la cellule de chargement.

Cellule de chargement, joint genou et base

Ensuite, placez la plaque de Profil supérieur sur le Joint genou comme indiqué ci-
dessous.
Profil supérieur
Joint genou
Cellule de charge
Base
Roxell Daybin Controller – RDC
Joint
unit
Joint unit
nut
Page 92 of 193
La flèche doit être tournée vers le bas
