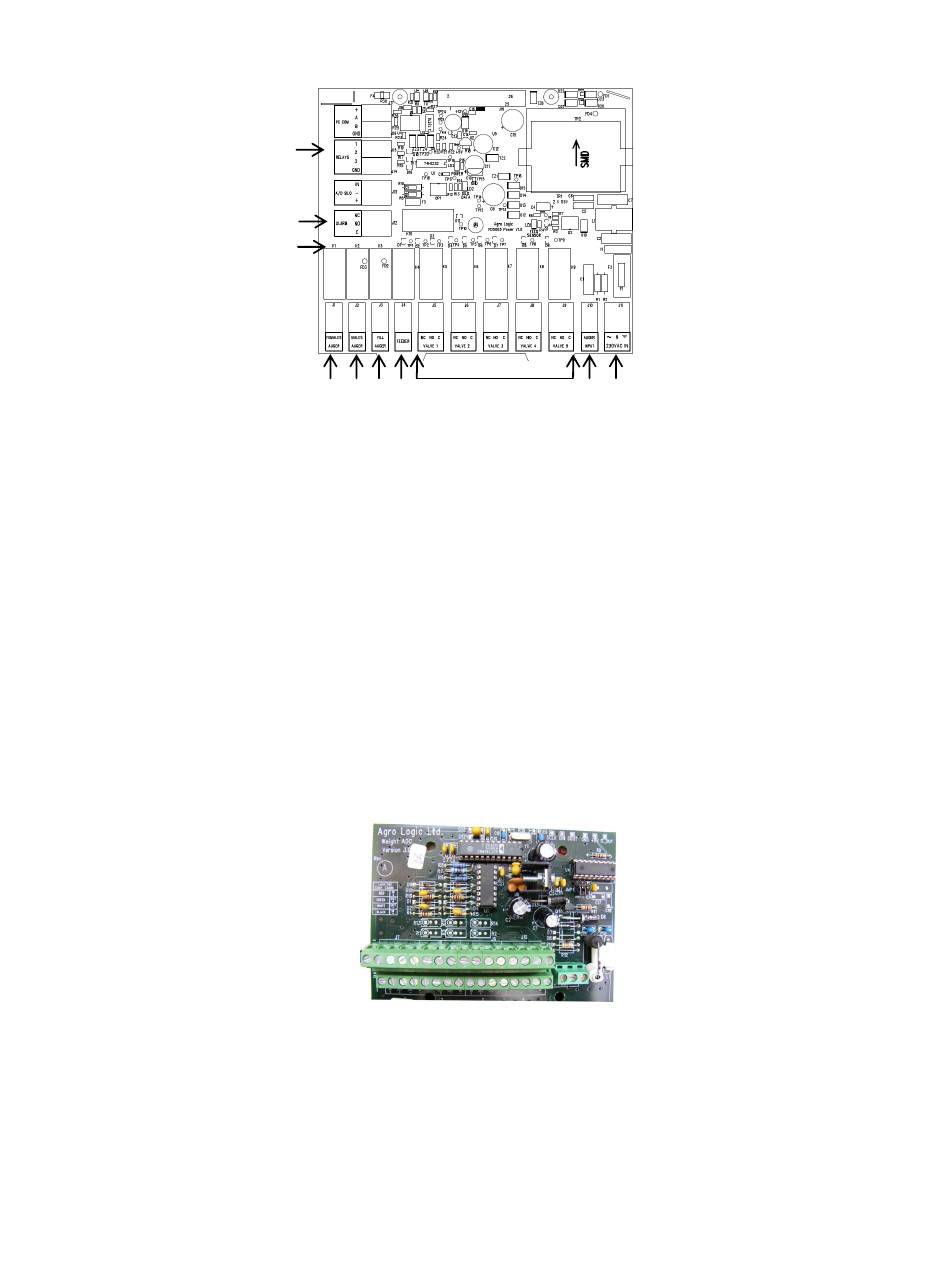

Tableau principal

1. Connecteur output spirale femelle.
2. Connecteur output spirale mâle.
3. Connecteur output spirale de remplissage.
4. Connecteur output nourrisseur.
5. Connecteurs output 1-5 des valves à aliment électriques (trémies mâles).
6. Input 230AVC spirale.
7. Input 230VAC courant principal.
8. Connecteur output communication PC.
9. Connecteur input/output carte silo A/D.
10. Connecteur output alarme.
Boîte et carte silo A/D
Roxell Daybin Controller – RDC
8
9
10
1 2 3 4
Page 68 of 193
5 6 7
