5.5. Montage — Batterieschubladen

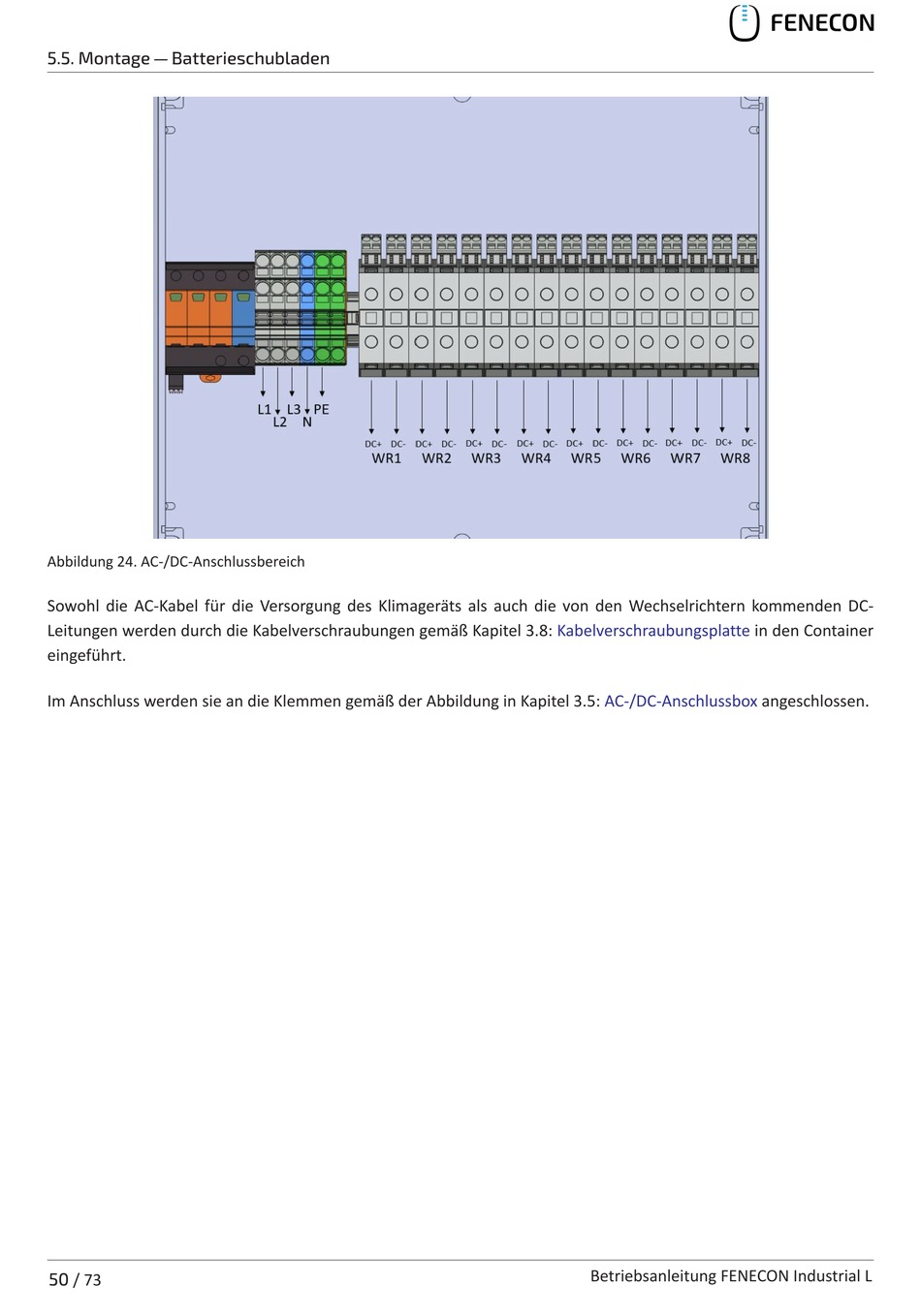

Abbildung 24. AC-/DC-Anschlussbereich
Sowohl die AC-Kabel für die Versorgung des Klimageräts als auch die von den Wechselrichtern kommenden DC-
Leitungen werden durch die Kabelverschraubungen gemäß Kapitel 3.8:
Kabelverschraubungsplatte
in den Container
eingeführt.
Im Anschluss werden sie an die Klemmen gemäß der Abbildung in Kapitel 3.5:
AC-/DC-Anschlussbox
angeschlossen.
50 / 73
Betriebsanleitung FENECON Industrial L
