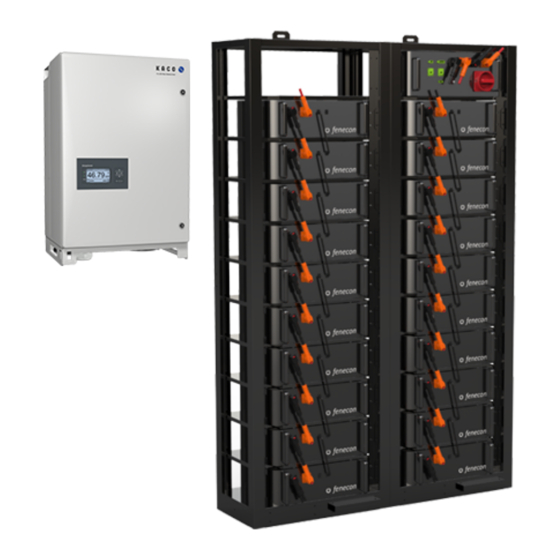

Fenecon Commercial 50-Serie Inbetriebnahmeanleitung

Voll-modulare gewerbespeicher

Vorschau ausblenden

Inhalt

Quicklinks

Diese Anleitung herunterladen

Inbetriebnahmeanleitung für

FENECON Commercial 50-Serie

Version 2019.1

Inhaltsverzeichnis

Inhaltszusammenfassung für Fenecon Commercial 50-Serie

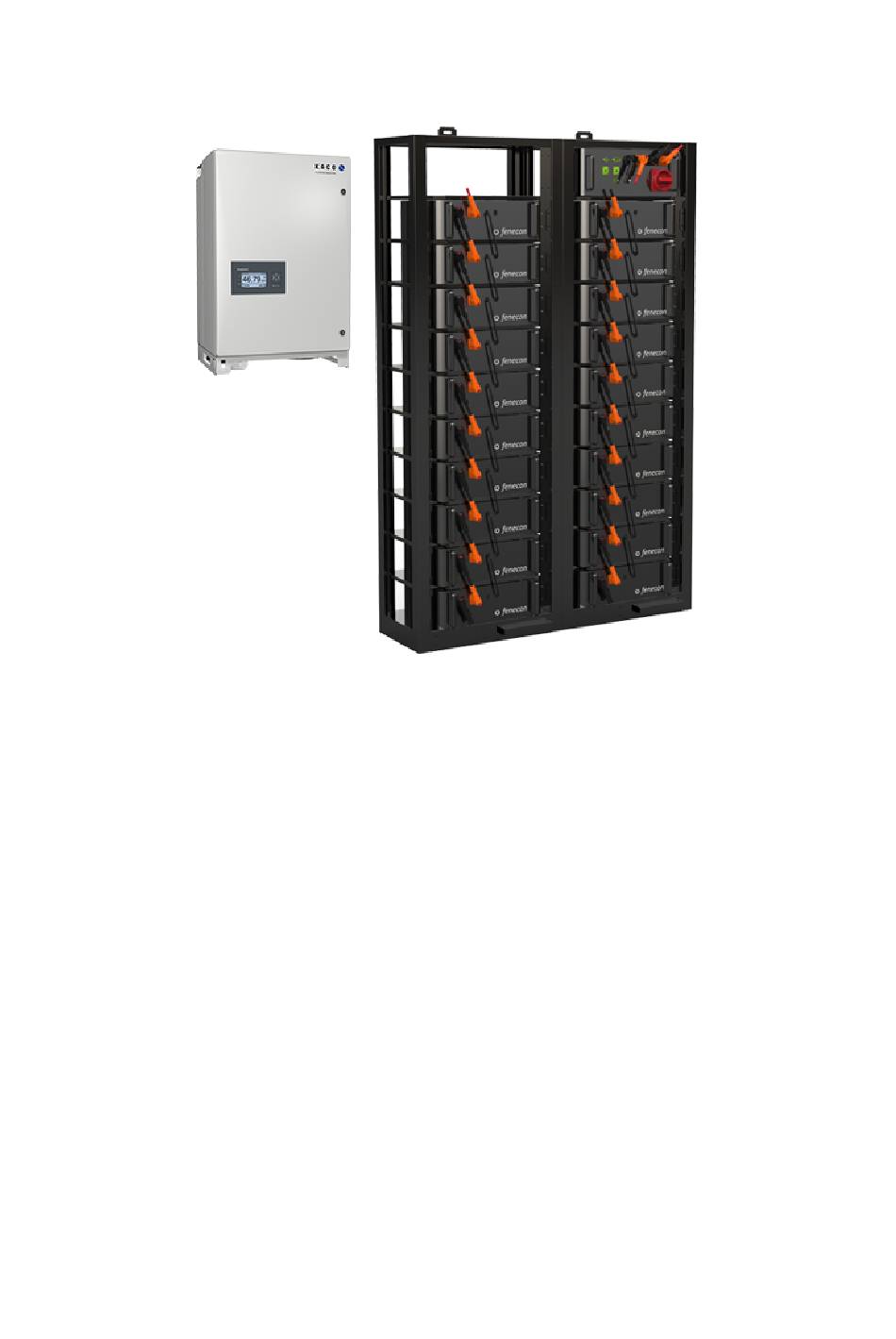

Seite 1 Inbetriebnahmeanleitung für FENECON Commercial 50-Serie Version 2019.1...
Seite 2: Inhaltsverzeichnis
Inhalt 1. Allgemeine Informationen zur Installation .......... ...
Seite 3: Allgemeine Informationen Zur Installation
1. Allgemeine Informationen zur Installation Notwendige Werkzeuge zur Installation Name Kommentar Multimeter Werkzeuge für Bohrungen z. B. Bohrmaschine, Schlaganker etc. Innensechskantschlüssel Satz Große Presszange Für Kabelschuh 25 mm² / Aderendhülse 25 mm² Seitenschneider Kreuzschraubendreher verschiedene Größen Schlitzschraubendreher verschiedene Größen Sicherheitsausrüstung z.
Seite 4 1 Stück Stromwandler Für jeden Socomec Diris A10/A14 jeweils 3 x Stromwandler KACO Blueplanet gridsave 50.0 TL3-S 1 Stück FENECON Commercial 50-Serie Anleitungsordner 1 Stück  Für die Cluster Lösung die Menge ist größer. Notwendige Materialien (nicht im Lieferumfang) Name...
Seite 5: Installation (Hardware Montage)
2. Installation (Hardware Montage) Abbildung 1. Beispielhaftes Aufbau Commercial 50-Serie Abbildung 2. Ansicht von oben Commercial 50-Serie Maße • Batterierack (B|H|T): 625 | 2.282 | 410 mm  • Wechselrichter (B|H|T): 500 | 760 |452 mm • FEMS Anschlussbox (B|H|T): 315 |300 | 155 mm...
Seite 6 IP Schutz • Batteriemodule - IP20  • Wechselrichter - IP65 • FEMS Anschlussbox - IP65...
Seite 7: Soltaro Batteriemodule
2.1. Soltaro Batteriemodule Abbildung 3. Soltaro Batteriemodule 1. Auspacken der Box mit kleinen Teile Die Box hat 2 Tüten mit Teilen: Tüte Teile Kommentar Cables Accesories Power cables A between modules 1000 DC Kabel 1000 mm Power cables B between modules 1100 DC Kabel 1100 mm Power cables C between modules 360 DC Kabel 360 mm...
Seite 8 Jede Rack hat eine Wandhalterung, eine Betonschraube M6 (für Betonwand)  und zwei Befestigungsschrauben M5. Abbildung 4. Wandhalterung Abbildung 5. Befestigungsschrauben M5 [Small Image] | Betonschraube-M6.jpeg Abbildung 6. Betonschraube M6 3. Auspacken der Racks 4. Vorbereiten der Racks für die Wandmontage Befestigen Sie die Wandhalter mit zwei Befestigungsschrauben M5 an den Racks (oben).
Seite 9 Die Box mit dem BMS hat 2 kleien Tüten:  ◦ LAN Kabel 650 mm für Submaster und Klemme ◦ DC Stecker (Orange und schwarz) 7. Befestigen den Batteriemodule und BMS Sie brauchen 4 Stück Befestigungsschrauben M6 (siehe Bild 5) pro Batteriemodul/BMS.
Seite 10: Kaco Blueplanet Gridsave 50.0 Tl3
3 - Klemmverschluss (4x) 6 - Kartonage mit Wandhalterung und Montagesatz 2. Wechselrichter Anleitung (Betriebsanleitung KACO blueplanet GS 50.0 TL3 S) Heften Sie die Anleitung des Wechselrichters in den "FENECON Commercial 50-Serie Anleitungsordner" unter dem Register "Installationshandbuch" ab. 3. Hinweis Wandbefestigung Wandhalterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen.
Seite 11  Abbildung 11. Vorschriften für Abbildung 10. Gerät bei Wandmontage Außeninstallation 4. Befestigen der Wandhalterung für den Wechselrichter An der Wand werden vier Bohrungen für die Dübel gebohrt. Die Wandhalterung muss mit vier Schrauben fest an der Wand verschraubt werden. Abbildung 12.
Seite 12 Verletzungsgefahr durch unsachgemäßes Anheben und Transportieren. Durch unsachgemäßes Anheben kann das Gerät kippen und somit beschädigt werden.  ◦ Gerät immer senkrecht an den definierten Eingriffen anheben. ◦ Aufstiegshilfe für die gewählte Montagehöhe verwenden. ◦ Schutzhandschuhe und Sicherheitsschuhe beim An- und Abheben des Gerätes tragen.
Seite 13: Fems Anschlussbox
2.3. FEMS Anschlussbox Abbildung 16. FEMS Anschlussbox 1. Auspacken der FEMS Anschlussbox 2. Öffnen des Deckels mit einem Schlitzschraubendreher 3. Vorbereiten der Kabeleinführungen Montieren Sie (Abbildung 17) die beiden Verschraubungen (M20 und M32), die der Box beigelegt sind. 4. Montage der FEMS Anschlussbox an der Wand Wie im Bild gezeigt, werden an der Wand zwei Bohrungen für die Dübel gebohrt.
Seite 14: Verkabelung Und Anschluss Aller Komponenten
3. Verkabelung und Anschluss aller Komponenten Abbildung 18. BMS Abbildung 19. Batteriemodul...
Seite 15 Abbildung 20. Verkabelung Racks Commercial 50-Serie 1. Erden der Battery-Racks Befestigen Sie ein Erdungskabel an den Rack, unten rechts, (siehe Bild 20) und das andere Ende des Kabels an der [ Potenzialausgleichsschiene ]. Das Erdungskabel ist nicht im Lieferumfang enthalten. Wir empfehlen ein Kabel mit 6-10 mm².
Seite 16 Führen Sie eines der im Lieferumgang enthaltenen Kommunikationskabel 40 cm vom BMS vom [ BMU ] Stecker zur Batteriemodul 1. Stecken Sie das andere Ende des Kabels in den [ BMU UP ] Stecker am Batteriemodul 1. Abbildung 22. Kommunikationskabel 40 cm 4. Kommunikationskabel 22 cm zwischen Batteriemodul 1 und Batteriemodul 2 Führen Sie eines der im Lieferumgang enthaltenen Kommunikationskabel 22 cm vom Batteriemodul 1 vom [ BMU DOWN ] Stecker zur Batteriemodul 2.
Seite 17 Abbildung 24. Kommunikationskabel 97 cm 7. DC Verbindungskabel 105 cm (1 x schwarzer Stecker & 1 x orange Stecker) zwischen Batteriemodul 10 und Batteriemodul 11 Führen Sie eines der im Lieferumgang enthaltenen DC Verbindungskabel 105 cm vom Batteriemodul 10 vom [ B+ ] Stecker zur Batteriemodul 11. Stecken Sie das andere Ende des Kabels in den [ B- ] Stecker am Batteriemodul 11.
Seite 18 Abbildung 28. DC Verbindungskabel orange 115 cm 10. DC Verbindungskabel schwarz 5 m, 35 mm² (1 schwarzer Stecker) zwischen BMS und Wechselrichter Führen Sie eines der im Lieferumgang enthaltenen DC Verbindungskabel schwarz 5 m, 35 mm² vom BMS vom [ Power Out - ] Stecker zum KACO blueplanet gridsave 50.0 TL3-S. Stecken Sie das andere Ende des Kabels in den [ DC Anschluss - ] Stecker am KACO blueplanet gridsave 50.0 TL3-S.
Seite 19 12. LAN Kabel 5 m zwischen BMS und FEMS Anschlussbox Führen Sie eines der im Lieferumfang enthaltenen LAN-Kabel 5 m von´m BMS vom [ BCU DOWN ] Stecker durch die Verschraubung M32 zur FEMS Anschlussbox. Stecken Sie das andere Ende des Kabels in die [ RJ45/RJ11 Adapter ] am FEMS Anschlussbox.
Seite 21 Abbildung 32. Anschlussübersicht FEMS-Anschlussbox Commercial 50-Serie 13. Montage des Endwiderstand 120 Ω - Ende der Batteriekette Der Endwiderstand gehört zum Batteriemodul 20 → [BMU DOWN] (Siehe Bild 19) Abbildung 33. Endwiderstand 120 Ω - Ende der Batteriekette Das letzte Batteriemodul hat immer ein Endwiderstand 120 Ω - Ende der Batteriekette.
Seite 22 Abbildung 36. Endwiderstand 120 Ω - Ende der BUS-Kette Cluster AUSNAHME für Commercial Cluster (siehe Bild 36) Commercial 50-60 Commercial 100-120 BMS 1 BMS 2 Endwiderstand 120 Ω Netzwerkkabel von  (Ende der BUS-Kette) ist im BMS in [BCU DOWN] BMS 1 [BCU DOWN] →...
Seite 23 Ethernet-Leitung ] am Wechselrichter durch die Verschraubung M32 zur FEMS Anschlussbox an den Anschluss [ RJ45 Anschluss ] (siehe Bild 32,38 und 39). Abbildung 39. Kabelverschraubung zur Durchführung der Ethernet-Leitung Abbildung 38. Ethernetverbindung für Commercial 50-Serie...
Seite 24 AUSNAHME für Commercial Cluster Mit LAN Kabel machen Sie die Verbindung zwischen: ◦ FEMS Anschlussbox durch die Verschraubung M32 an den Anschluss [ RJ45 Anschluss ] und Wechselrichter 1 vom [ Durchführung der Ethernet- Leitung ] ◦ Wechselrichter 1 vom [ Durchführung der Ethernet-Leitung ] und Wechselrichter 2 vom [ Durchführung der Ethernet-Leitung ] ◦...
Seite 25 Abbildung 41. Kabeldurchführung für AC-Anschluss Abbildung 42. Große Presszange 18. Datenkabel 10 m von FEMS Anschlussbox - Klemme Stock 1 - zum Zähler Führen Sie eines der im Lieferumgang enthaltenen Datenkabel 10 m von der [ Stock 1 ] Klemme an FEMS Anschlussbox zur [ Zähler ] (Siehe Bild 31). Abbildung 43.
Seite 26 Funktionen. Die Antennen bleiben in der FEMS Anschlussbox wie beim Empfang. 23. Zähler Zähler Nr. Verwendung Standard/Optional im Lieferumfang Zähler 1 Systemanschlusspunkt Standard Zähler 2 PV Anlage Optional Sollen andere Zähler verbaut werden muss eine Freigabe von FENECON  bekommen.
Seite 27: Betrieb (Software)
4. Betrieb (Software) VOR dem Anschalten des Batteriesystems sind folgende Dinge zu überprüfen: • Stellen Sie sicher, dass der Wechselrichter poltreu angeschlossen ist.  • Stellen Sie sicher, dass eine verlässliche Kommunikationsverbindung zwischen Batteriesystem und Wechselrichter aufgebaut ist. • Vor den Einschaltung die VDE Messungen machen. Das System besteht mindestens aus folgenden Komponenten: •...
Seite 28 Anmelden unter „fenecon.de“ und im Online-Monitoring das entsprechende FEMS auswählen. Auf den Menüpunkt „FEMS Einstellungen“ gehen: Hier den Menüpunkt „Komponenten installieren“ wählen. Hier sieht man eine Übersicht über alle konfigurierbaren Komponenten.
Seite 29 Die Batterie ist über RS485 angeschlossen an einem USB-Adapter angeschlossen. Die Benennung einzelner Komponenten kann durchaus abweichend erfolgen. Wichtig ist jedoch, falls eine Komponente auf eine andere verweist, müssen die  Namen einander entsprechen! Beispiel: Die Batterie-Komponente hat als Component-ID „bms0“. Die Komponente für den Wechselrichter benötigt als Verweis die Batteriekomponente.
Seite 30 Hier sollten die Standardeinstellungen passen. Falls diese abweichen, die Parameter sind wie folgt: Component-ID modbus0 Enabled true Port-Name /dev/ttyUSB0 Baudrate 9600 Databits Stopbits Parity None...
Seite 31 Nach Einstellung dieser Parameter den Button „Komponente anlegen“ drücken. Zurück in der Komponentenübersicht folgt nun als nächste die Batterie: Hier wählen wir die „Soltaro Single Rack Version B“-Komponente. Falls die Standardparameter abweichen, bitte Folgendes einstellen: Component-ID bms0 Is enabled true Modbus-ID modbus0 Battery state...
Seite 32 Number of Slaves Error Level 2 Delay Max Start Attempts Max Start Time Start Not Successful Delay 3600 Watchdog Pending Tolerance Soc Low Alarm Minimal Cell Voltage Millivolt 2800 Reduce Tasks false Mit Klick auf „Komponente anlegen“ abschließen. Jetzt ist die Batterie konfiguriert. Sie sollte innerhalb von ca. 15 Sekunden zuschalten, d.h. die LED wechselt von rot auf grün.
Seite 33 255.255.0.0 (Es kann auch eine andere IP vergeben werden, die Konfiguration muss dann entsprechend angepasst werden) [Screenshots, Bilder genaue Beschreibung swie man in das Menü kommt ergänzen?!] Weiter geht es unter der Annahme, dass der Wechselrichter mit der IP 10.4.0.10 läuft. In diesem Zustand müsste das Display „Fehlende Batteriegrenzen“...
Seite 34 Modbus-ID modbus1 Watchdog Battery-ID bms0 ! Die Modbus-ID muss mit der zuvor konfigurierten Component-ID der Modbus-TCP-Bridge übereinstimmen. Analog die Battery-ID. Mit Komponente anlegen den Dialog abschließen. Der Kaco-WR ist nun konfiguriert und erhält vom BMS die Batteriegrenzen. Nach einer gewissen Zeit (ca.
Seite 35 Falls abweichend, Folgendes einstellen: Component-ID meter0 Is enabled true Meter-Type Grid Modbus-ID modbus0 Modbus-Unit-ID Mit „Komponente anlegen“ abschließen. Im vorletzten Schritt fügen wir die Eigenverbrauchsoptimierung hinzu: Dieses geschieht mit dem „Controller Balancing Symmetric“ Folgendes einstellen: Component-ID ctrlBalancing Is enabled true Ess-ID ess0 Grid-Meter-ID...
Seite 36 Mit „Komponente anlegen“ beenden. Im letzten Schritt fügen wir die Controller dem Scheduler hinzu: Mit hoher Wahrscheinlichkeit existiert der Scheduler schon. Kehren Sie dazu auf die „FEMS-Einstellungen“ zurück und wechseln zu „Komponenten konfigurieren“ und wählen hier den Scheduler aus: Die beiden eben angelegten Controller unter dem Punkt Controller-IDs hinzufügen aktualisiere Komponente Dialog...
Seite 37 6. Inbetriebnahme per Fernwartung ◦ Für die Fernbetriebnahme ist die Internet-Verbindung erforderlich  ◦ Internet Zugang muss verbunden sein Für Unterstützung wenden Sie sich bitte an: FENECON GmbH Brunnwiesenstraße 4 94469 Deggendorf Telefon Service: 0991-648800-33 Montag bis Donnerstag: 08:00 - 17:00 Freitag: 08:00 - 16:00 Die Einrichtung dauert circa eine Stunde.
Seite 38  Bei Service Zeit buchen mindestens 2 Tage früher. 7. Einführung in Online-Monitoring …...
