3.5. AC-/DC-Anschlussbox

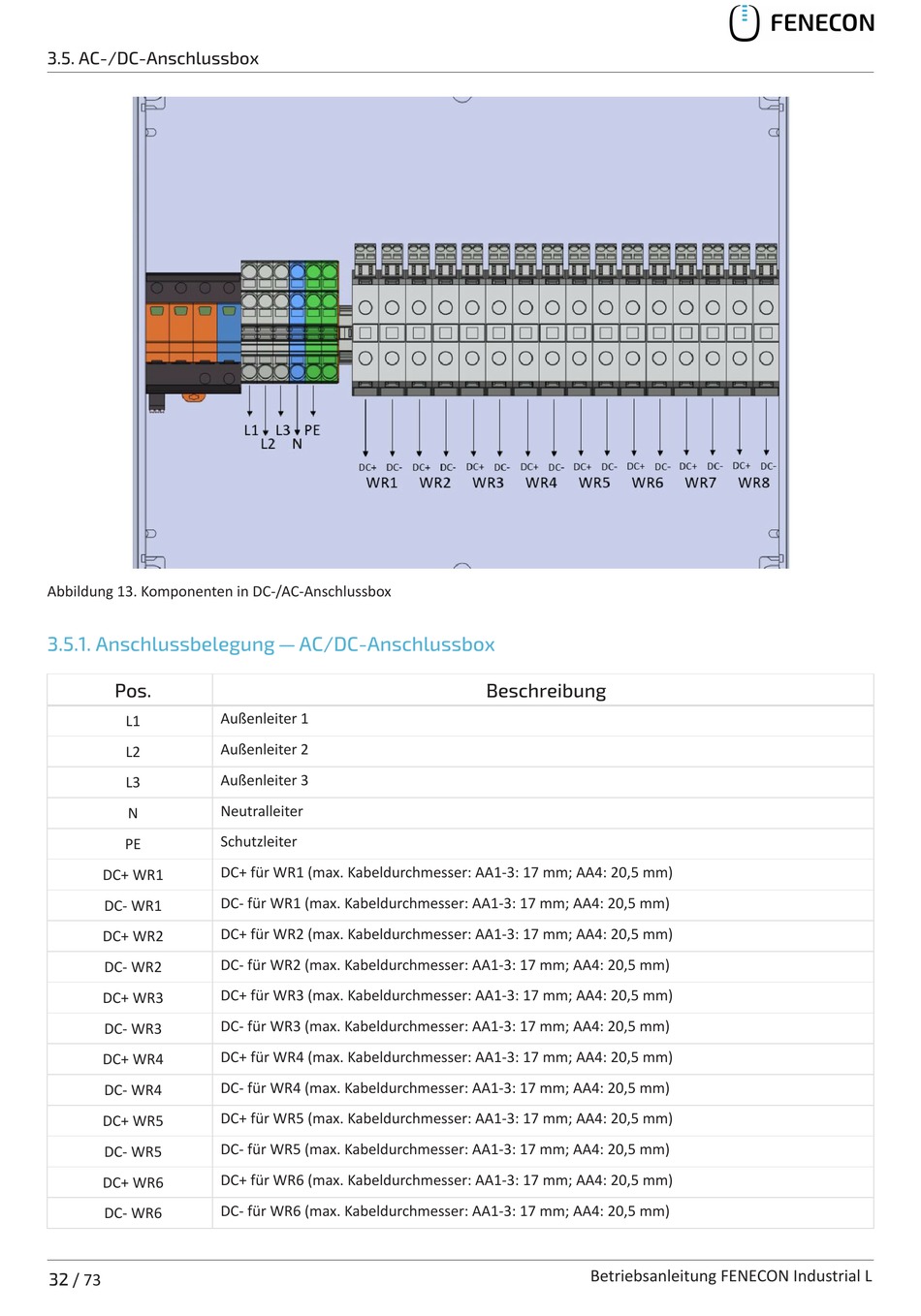

Abbildung 13. Komponenten in DC-/AC-Anschlussbox
3.5.1. Anschlussbelegung — AC/DC-Anschlussbox
Pos.
Außenleiter 1
L1
Außenleiter 2
L2
Außenleiter 3
L3
Neutralleiter
N
Schutzleiter
PE
DC+ für WR1 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC+ WR1
DC- für WR1 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC- WR1
DC+ für WR2 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC+ WR2
DC- für WR2 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC- WR2
DC+ für WR3 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC+ WR3
DC- für WR3 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC- WR3
DC+ für WR4 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC+ WR4
DC- für WR4 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC- WR4
DC+ für WR5 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC+ WR5
DC- für WR5 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC- WR5
DC+ für WR6 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC+ WR6
DC- für WR6 (max. Kabeldurchmesser: AA1-3: 17 mm; AA4: 20,5 mm)
DC- WR6
