3.8. Kabelverschraubungsplatte
3.8. Kabelverschraubungsplatte

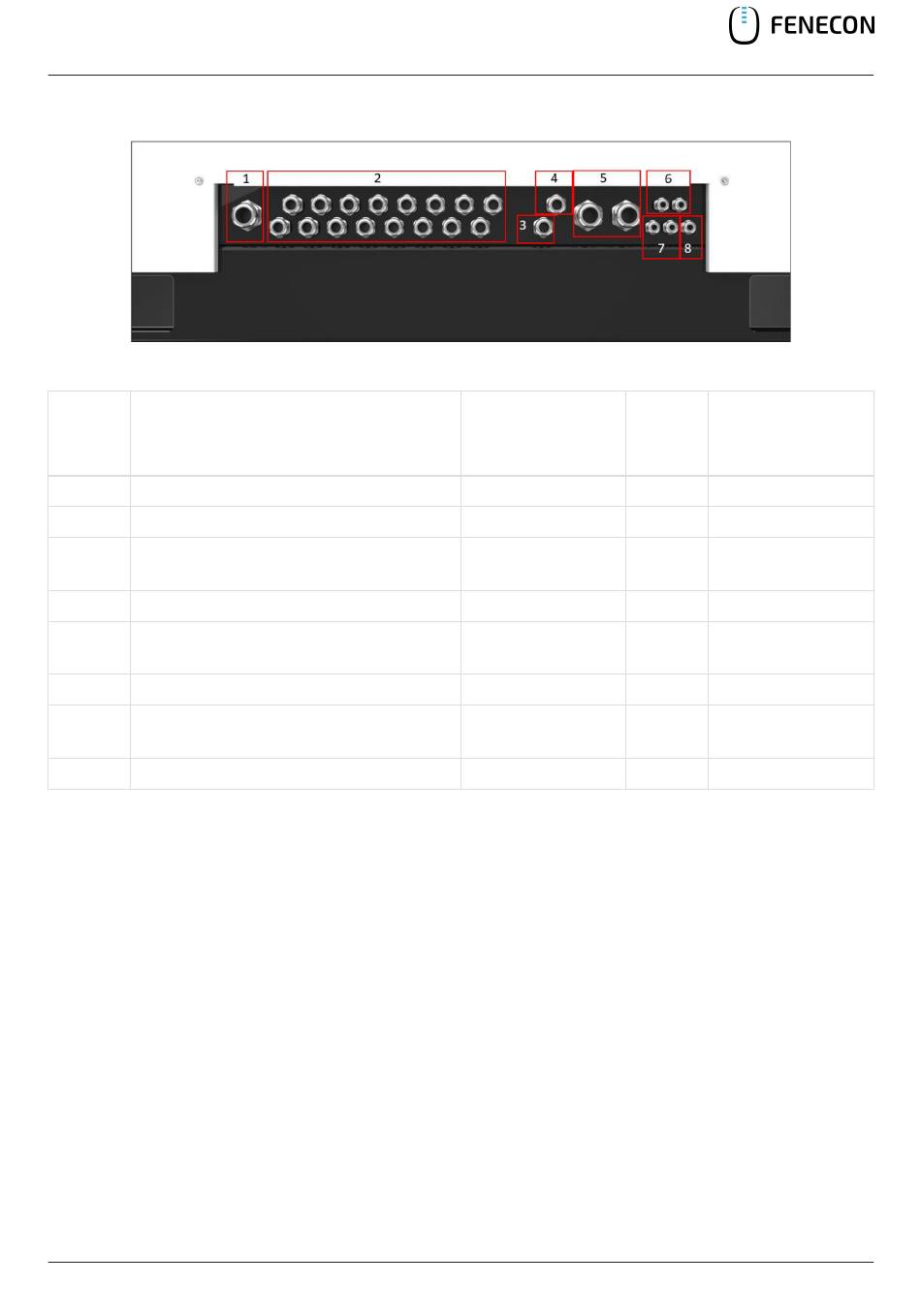

Abbildung 15. Durchführungen — Kabelverschraubungsplatte
Pos.
Beschreibung
1
1 x Kabelverschraubung AC-Versorgung
2
16 x Kabelverschraubung DC-Inverter
3
1 x Kabelverschraubung ModbusTCP
Kundenschnittstelle
4
1 x Kabelverschraubung Internet
5
2 x Kabelverschraubung ModbusTCP für Inverter
(Mehrfacheinsatz für je 4 Kabel)
6
2 x Kabelverschraubung Notaus extern
7
2 x Kabelverschraubung BMA (optional)
Alarm- & Störungsrelais
8
1 x Kabelverschraubung ModbusRTU extern
Tabelle 18. Kabelverschraubungsplatte — Durchführungen
36 / 73
Verschraubung
Klemmb
ereich
(in mm)
M40
21-30
M25
12,5-20,5
M25
9-17
M25
9-17
M40
18-25
M16
4,5-10
M16
4,5-10
M16
4,5-10
Betriebsanleitung FENECON Industrial L
Mind.
Kabelquerschnitt
2
5 x 16 mm
2
1 x 50 mm
2
1 x 2 x 0,32 mm
Cat6
Cat6
2
2 x 1 mm
2 Stück
2
2 x 2 x 0,8 mm
2
1 x 2 x 0,32 mm
