Montage des Mähwerks und des hinteren Trägerrahmens
(Fortsetzung)
1. Richten Sie die Löcher in den Platten des
vorderen Trägerrahmens auf die Löcher in den
Montageplatten des Mähwerks aus.
Hinweis:
Rückseite des Mähwerk beginnen, verwenden
Sie das mittlere Loch der Platte.
2. Montieren Sie das Mähwerk wie abgebildet am
hinteren Trägerrahmen.
3. Ziehen Sie die Sicherungsbundmuttern bis auf
ein Drehmoment von 37-45 N∙m an.

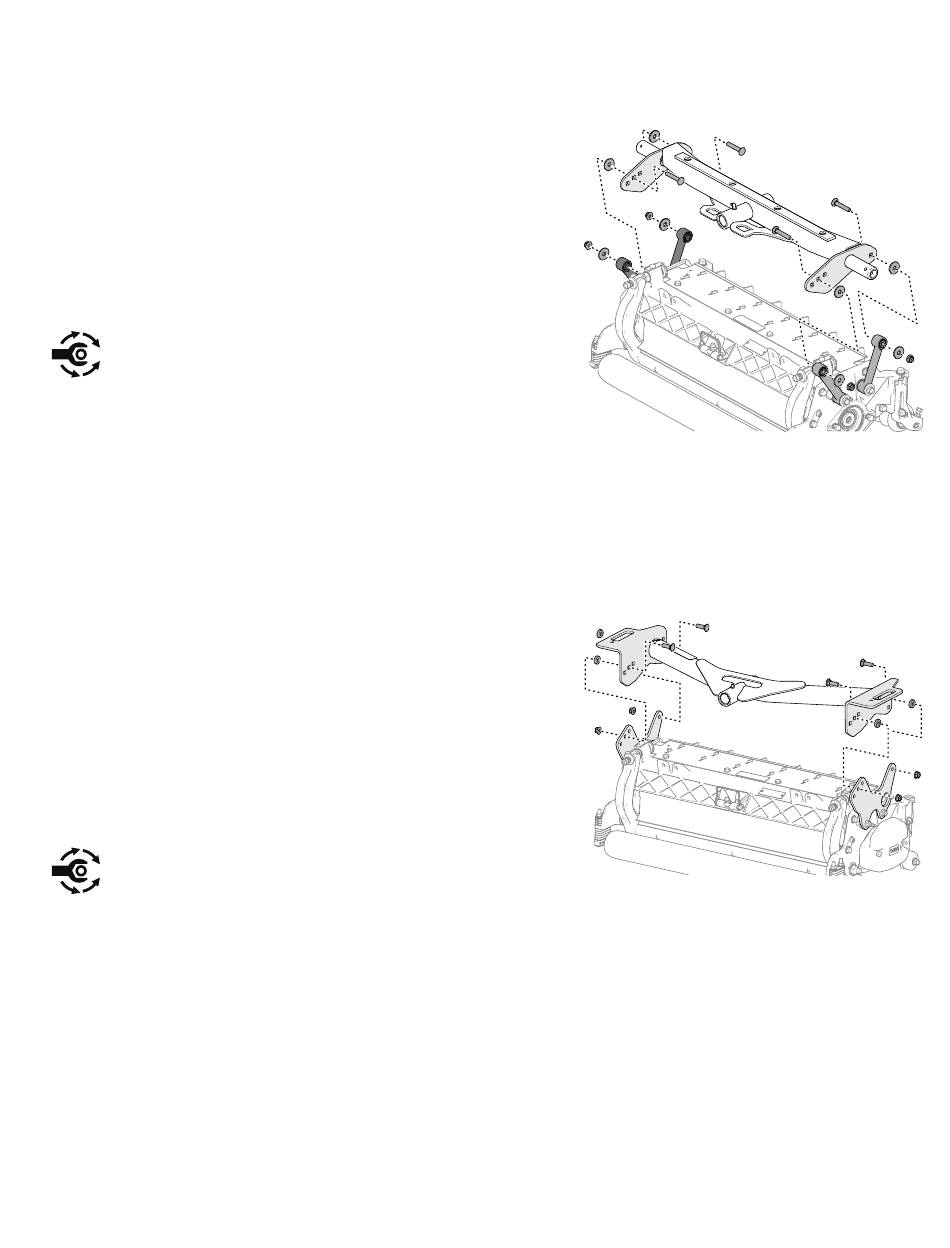

Einbau des Trägerrahmens an den Frontmähwerken
Mähwerk mit Montageplatten
Hinweis:
1. Richten Sie die Löcher in den Platten des
vorderen Trägerrahmens auf die Löcher in den
Montageplatten des Mähwerks aus.
Hinweis:
Rückseite des Mähwerks beginnen,
verwenden Sie die mittleren Löcher der
jeweiligen Platte.
2. Montieren Sie das Mähwerk wie abgebildet am
Trägerrahmen.
3. Ziehen Sie die Sicherungsbundmuttern bis auf
ein Drehmoment von 37-45 N∙m an.
4. Wiederholen Sie den Vorgang am anderen Frontmähwerk und Trägerrahmen.
Montage des Mähwerks und des hinteren Trägerrahmens
Mähwerk mit Montageplatten
Hinweis:
Einrichten: Montieren des Trägerrahmens an den Mähwerken
Wenn Sie mit der Montage auf der
Die vorderen Trägerrahmen sind Teil des optionalen Hubarm-Kits.
Wenn Sie mit der Montage auf der
Der hintere Trägerrahmen ist Teil des optionalen Hubarm-Kits.
G402576
G402577
