AP09 SA01
Absolute/Inkrementale elektronische
Positionsanzeige - Differenzanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
AP09-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
AP09 SA01
Datum 29.05.2002
Varianten-Nr.
Geräte-Typ
Art.Nr. 79100
IP-Schutzart vorgenommen werden. Die Anzeige
muss ggfs. zusätzlich gegen schädliche Umwelt-
einflüsse, wie z.B. Spritzwasser, Staub, Schläge,
Temperatur geschützt werden.
Nach dem Aufschieben der AP09 auf die Vollwelle
und dem Einführen der Drehmomentstütze in die
vorbereitete Bohrung, wird durch den Gewindestift
M5 die Gerätehohlwelle mit der Maschinenvollwelle
verbunden (siehe Abb.1).
• Zwischen Welle und der AP09 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkelver-
satz. Verspannungen sind zu vermeiden und die
maximalen axialen und radialen Wellenbelastungen
zu beachten. Verspannungen führen zu erhöhter
Lagerbelastung, unzulässiger Erwärmung und kür-
zerer Lebensdauer des Lagers.
• Insbesondere bei Verwendung der Drehmoment-
abstützung Form A ist darauf zu achten daß das
Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl des
Bohr- ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
• Auf richtigen Sitz des Axialdichtringes ist zu
achten! (siehe Abb. 2)
Drehmomentabstützung Form A : Stift-ø 6 h9

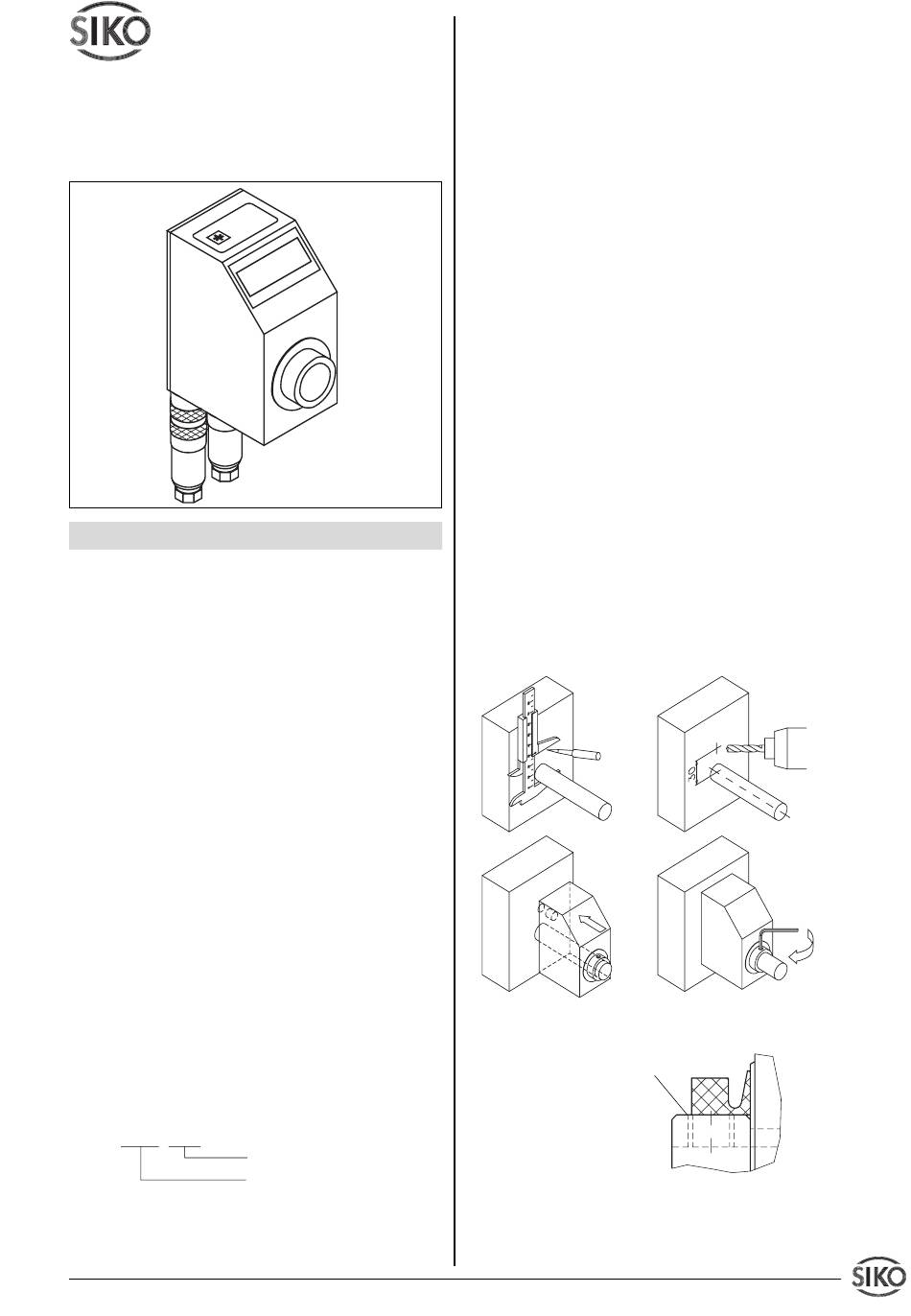

Abb. 1: Montagehinweise
Gewindestift bündig
Abb. 2: Axialdichtung
4. Elektrischer Anschluss
• Steckverbindungen nie unter Spannung stecken
Z.Nr. 8699052
Form B : Bohr-ø 10 +0.8
Änd.Stand -/-
1
