TC-Standard (+) X2

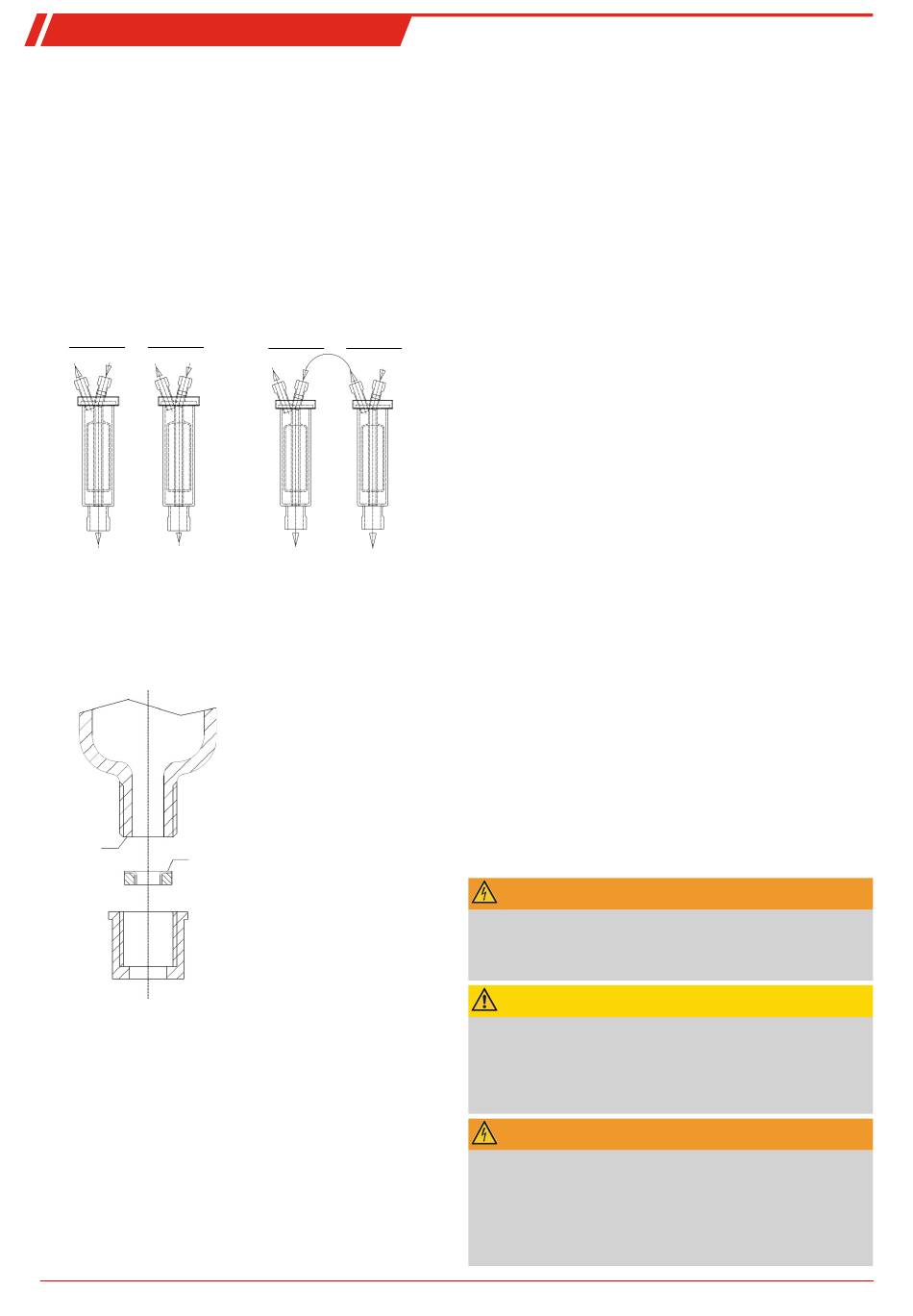

Zur Minimierung des Gas-Auswascheffektes im Kühler müs-
sen die beiden (baugleichen) Wärmetauscher in Reihe hinter-
einander betrieben werden (rechtes Bild). Hierbei sollte wie
folgt vorgegangen werden:
1.
Gaseingangsleitung an rot markiertem Gaseintritt des
Wärmetauschers 2 (Vorkühlung).
2.
Verbindungsleitung zwischen Gasausaustritt des Wärme-
tauschers 2 und dem rot markierten Gaseintritt von Wär-
metauscher 1 (Nachkühlung).
3.
Montage der finalen Gasausgangsleitung am Gasaustritt
des Wärmetauscher 1.
Gaskühler
(zwei einzelne Wärmetauscher)
Wärmetauscher 1
Wärmetauscher 2
Gas AUS Gas EIN
Gas AUS Gas EIN
Kondensat AUS
Kondensat AUS
Die Gaseingänge sind rot markiert.
Bei Wärmetauschern aus Glas ist bei dem Anschluss der Gas-
leitungen auf die richtige Lage der Dichtung zu achten (siehe
Abbildung). Die Dichtung besteht aus einem Silikonring mit
einer Stulpe aus PTFE. Die PTFE Seite muss zum Glasgewinde
zeigen.
Glas
PTFE
Bei Wärmetauschern aus Edelstahl ist bei der Auswahl der
Verschraubungen auf die dafür geeignete Schlüsselweite zu
achten.
Anschlüsse Gas PTS/PTS-I: SW 14 bzw. 9/16"
Kondensatablass PTS/PTS-I: SW 22
4.2.6 Anschluss Kondensatableiter
Je nach Werkstoff ist eine Verbindungsleitung aus Verschrau-
bung und Rohr oder Schlauch zwischen Wärmetauscher und
Kondensatableiter herzustellen. Bei Edelstahl kann der Kon-
BX440023 ◦ 10/2024
Gaskühler +
(zwei Wärmetauscher in Reihe)
Wärmetauscher 1
Wärmetauscher 2
Gas AUS
Gas AUS
Gas EIN
Gas EIN
Kondensat AUS
Kondensat AUS
densatableiter direkt am Verbindungsrohr aufgehängt wer-
den, bei Schlauchleitungen ist der Kondensatableiter mittels
einer Schelle separat zu befestigen.
Der Kondensatableiter kann direkt am Wärmetauscher befes-
tigt werden.
Bei der Option für hochreinen Sauerstoff auf die Auswahl mit
Suffix -O2 achten.
Wird der Kondensatableiter Typ 11 LD V 38 für hohe Wasser-
stoff-Konzentrationen eingesetzt, muss das System, in wel-
ches er eingebaut wird, auf Dichtigkeit geprüft werden.
Kondensatleitungen sind grundsätzlich mit Gefälle und Min-
destinnendurchmesser 6 mm (1/4") zu verlegen.
Der Wärmetauscher MTG (im Kühler mit 2 Wärmetauschern)
kann nur in Verbindung mit einer peristaltischen Pumpe be-
trieben werden.
4.3 Elektrische Anschlüsse
Der Betreiber muss für das Gerät eine externe Trenneinrich-
tung installieren, die diesem Gerät erkennbar zugeordnet ist.
Diese Trenneinrichtung
• muss sich in der Nähe des Gerätes befinden,
• muss vom Benutzer leicht erreichbar sein,
• muss IEC 60947-1 und IEC 60947-3 entsprechen,
• muss alle stromführenden Leiter des Versorgungsan-
schlusses und des Statusausgangs trennen und
• darf nicht in die Netzzuleitung eingebaut sein.
Die Netzzuleitung des Gerätes muss entsprechend der Anga-
ben in den technischen Daten abgesichert werden.
Potentialausgleich/Statische Aufladung
Statische Aufladungen können zu zündgefährlichen Funken-
bildungen führen. Vermeiden Sie statische Aufladung. Alle
leitfähigen Teile des Kühlers müssen geerdet sein!
Am Gehäuse ist ein Anschluss für einen Erdungs-/Potential-
ausgleichsleiter angebracht. Sorgen Sie für eine ausreichende
Erdung des Gehäuses (Leiterquerschnitt mindestens 4 mm
Beachten Sie insbesondere auch die Anforderungen der EN
60079-14!
WARNUNG
Gefährliche Spannung
Der Anschluss darf nur von geschultem Fachpersonal vorge-
nommen werden.
VORSICHT
Falsche Netzspannung
Falsche Netzspannung kann das Gerät zerstören.
Bei Anschluss auf die richtige Netzspannung gemäß Typen-
schild achten.
WARNUNG
Hohe Spannung
Beschädigung des Gerätes bei Durchführung der Isolations-
prüfung
Führen Sie keine Prüfung der Spannungsfestigkeit mit Hoch-
spannung am Gesamtgerät durch!
2
).
Bühler Technologies GmbH
5
