Webasto Thermo Top Evo Bedienungsanleitung Seite 7

Audi A3 / A3 Cabrio / Q2
3 2
1
Ident.-Nr.: 1318915H
1
1
2
3
Stand: 09.01.2017

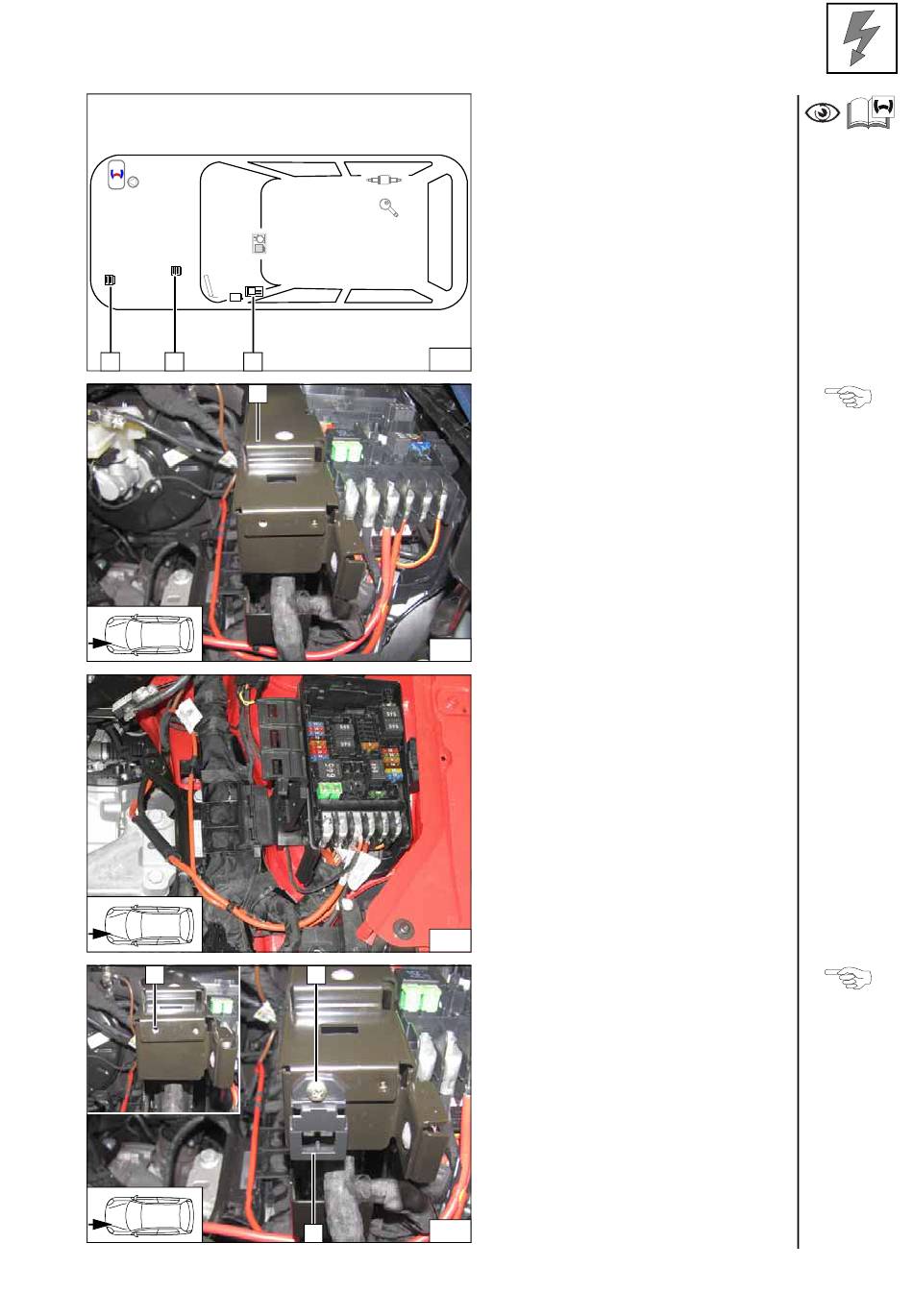

Elektrik vorbereiten
1 Relaissicherungshalter Innenraum
2 Sicherungshalter Motorraum
Variante B
3 Sicherungshalter Motorraum
Variante A
2
Leitungsabschnitte behalten ihre
Nummerierung im gesamten Dokument!
Alle nachfolgenden elektrischen Verbin-
dungen gemäß Schaltplan herstellen!
Die Montage Sicherungshalter Motorraum
ist ausstattungsabhängig.
Variante A mit Schutzgehäuse 1
Variante B ohne Schutzgehäuse (siehe
nachfolgende Abbildung)
3
4
Variante A
Bohrung an Position 1 auf Ø 4 aufbohren!
2 Blechschraube 4,8x13
3 Halteplatte Sicherungshalter Motor-
raum
5
© Webasto Thermo & Comfort SE
Einbau-
übersicht
Ansicht mit
Schutz-
gehäuse
Ansicht ohne
Schutz-
gehäuse
Sicherungs-
halter
Motorraum
vorbereiten
Variante A
7
