Webasto Thermo Top Evo Bedienungsanleitung Seite 27

Audi A3 / A3 Cabrio / Q2
Ident.-Nr.: 1318915H
1
2 1
1 2
5 4
1 2
5 4 3
Stand: 09.01.2017

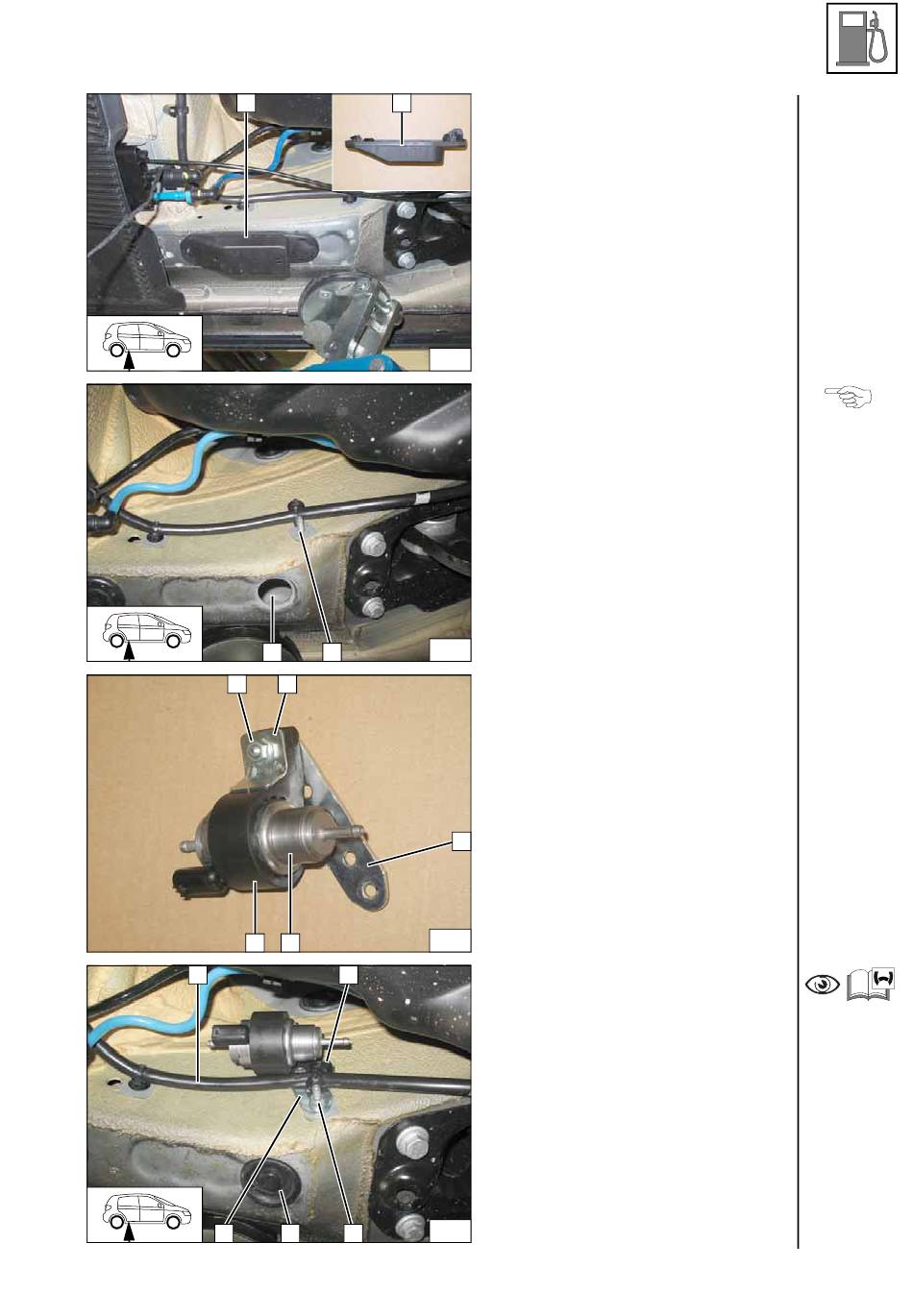

1 Gehäuse
1
71
Alle Fahrzeuge
Schraube M6x20 1 durch Montageöffnung
2 in Bohrung einsetzen!
72
1 Schraube M6x25, Bundmutter
2 Stützwinkel
3 Lochband
4 Dosierpumpe
5 Aufnahme Dosierpumpe
3
73
Fzg.eigenen Kabelbaum 1 mit Kabel-
binder 2 an Lochband 5 befestigen!
3 Bundmutter M6
4 Abdeckkappe bzw. Stopfen montieren
74
© Webasto Thermo & Comfort SE
Gehäuse
ausbauen
Einbauort
Dosier-
pumpe
vorbereiten
Dosier-
pumpe vor-
montieren
Dosier-
pumpe
montieren
27
