Audi A3 / A3 Cabrio / Q2
1
Ident.-Nr.: 1318915H
1
1
Stand: 09.01.2017

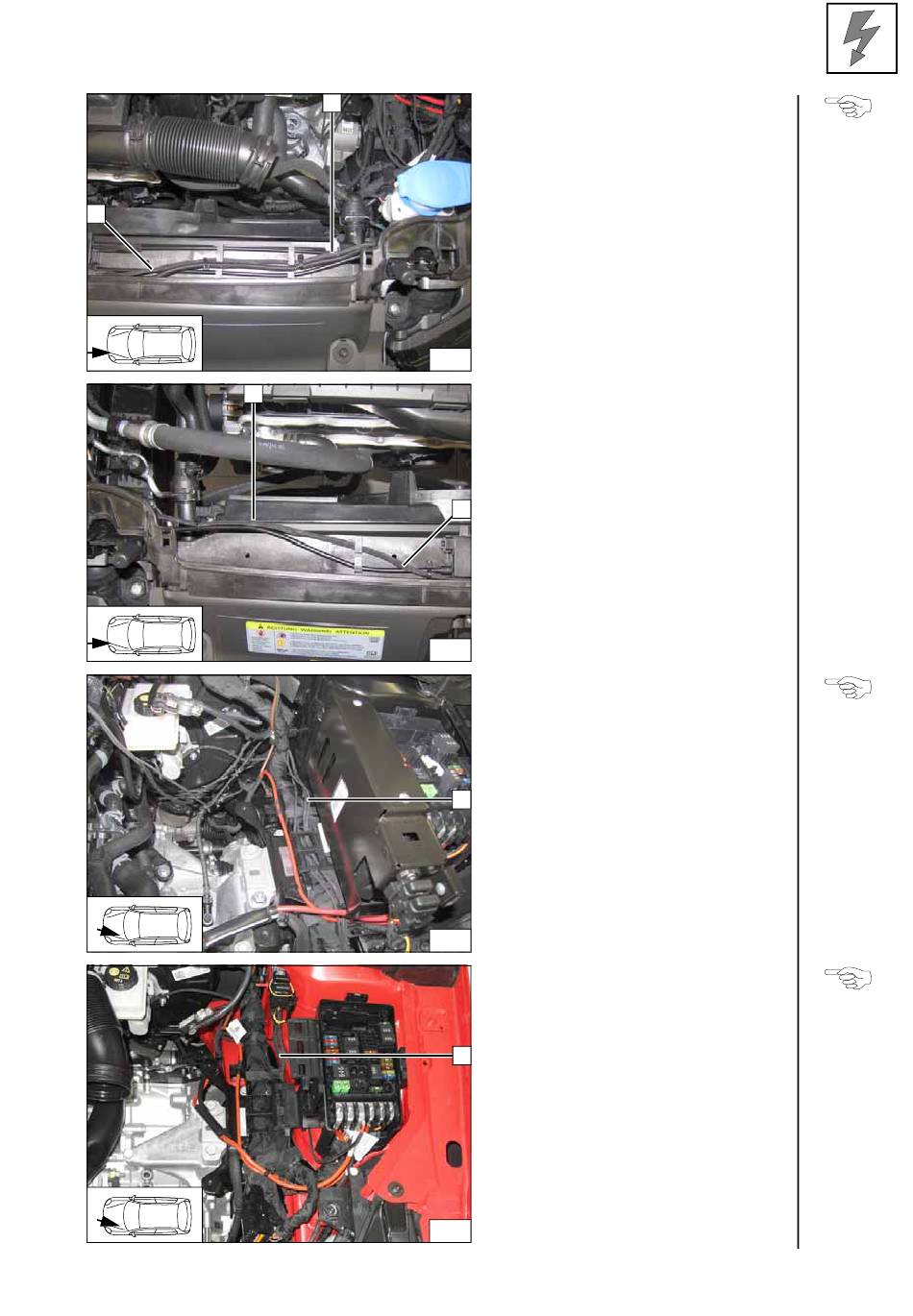

Kabelbaumverlegung
Kabelbaum Heizgerät 1 mit Kabelbinder
an fzg.eigenen Kabelbaum zum Einbauort
Heizgerät verlegen!
20
1 Kabelbaum Heizgerät
1
21
Variante A
Kabelbäume Heizgerät und Bedien-
element 1 in fzg.eigenen Leitungskanal
zur Spritzwand verlegen!
1
22
Variante B
Kabelbäume Heizgerät und Bedien-
element 1 in fzg.eigenen Leitungskanal
zur Spritzwand verlegen!
1
23
© Webasto Thermo & Comfort SE
Kabelbaum
verlegen
Kabelbaum
verlegen
Kabelbaum
verlegen
Kabelbaum
verlegen
12
