PEAKnx Controlpro Montage- Und Bedienungsanleitung Seite 8

PEAKnx Controlpro
Montage- und Bedienungsanleitung
Unterputzdose / Flush-mounted box / Inbouwdoos / Boîtier d encastrement
Unterputzdose / Flush-mounted box / Inbouwdoos / Boîtier d encastrement
Mauerwerkinstallation / Brickwerk-Installation / Muuerwerk-installatie / Murs plein
Mauerwerkinstallation / Brickwerk-Installation / Muuerwerk-installatie / Murs plein

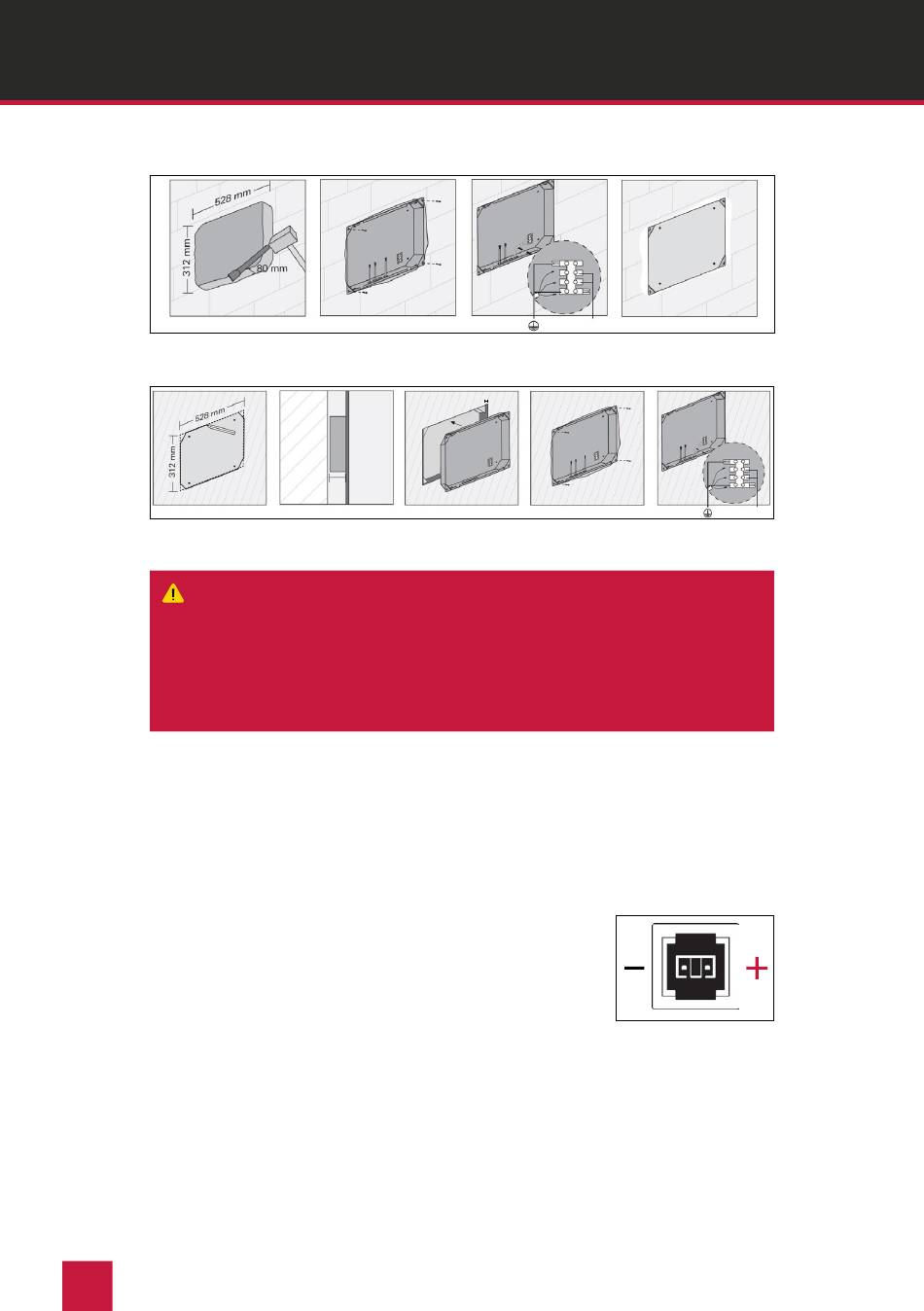

Abbildung 1: Einbau im Mauerwerk
Hohlwandmontage / Hollow wall-installation / Holle wand-installatie / Murs creux
Hohlwandmontage / Hollow wall-installation / Holle wand-installatie / Murs creux
Abbildung 2: Einbau in Hohlwand
Gefahr!
Elektrischer Schlag beim Berühren spannungsführender Teile. Netzspannung
und Klein spannung befinden sich in einem gemeinsamen Gehäuse. Im Fehlerfall
können auch andere angeschlossene Komponenten Netzspannung führen.
Elektrischer Schlag kann zum Tod führen. Leitungen so führen, dass Klein-
spannungsadern gegen Netzspannung gesichert sind.
3.3 Panel anschließen und montieren
3.3.1 Ethernet
Ethernet-Leitung an Position (C5) oder (C6) des Computers anschließen.
Geeigneter Standard für Verkabelung: Cat7
3.3.2 KNX-Feldbus (optional)
Den an der KNX-Leitung angebrachten Gegenstecker in die
KNX-Buchse (C3) stecken. Zusätzlich den KNX-Standard
beachten (www.knx.org). Der KNX-Feldbus wird im Zusam-
menhang mit Software von PEAKnx verwendet.
3.3.3 CAN-Feldbus (optional)
Den High-Speed-CAN-Bus (ISO 11898-2) mit den beiden Signalleitungen CAN_L und
CAN_H an den D-Sub-Anschluss C8 anschließen.
8
power
supply
power
KNX
supply
power
KNX
LAN
supply
LAN
KNX
LAN
power supply
83
mm
83
mm
PEAKnx
Dogawist Investment GmbH
Otto Röhm Strasse 69
PEAKnx
64293 Darmstadt
Dogawist Investment GmbH
www.peaknx.com
Otto Röhm Strasse 69
info@peaknx.com
64293 Darmstadt
www.peaknx.com
info@peaknx.com
www.peaknx.com
power
supply
KNX
LAN
power supply
2 mm 2 mm
power
supply
KNX
LAN
LAN
Abbildung 3: Polung der
KNX- Buchse am Panel
