Anhang C

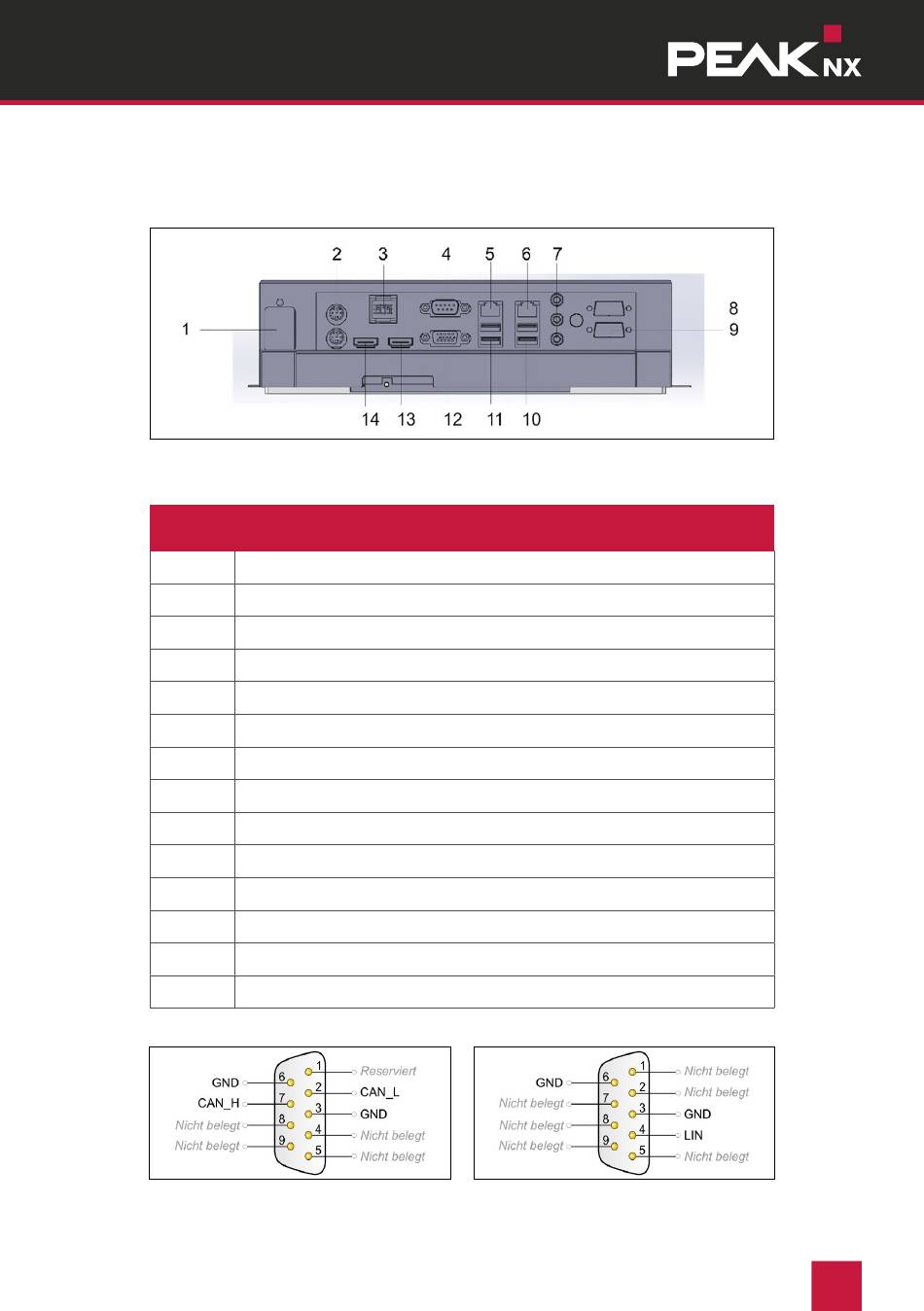

Abbildung 9: Elemente der Computerrückseite
Position Beschreibung
C1 Netzanschluss 110 - 230 V AC (nicht abgebildet)
C2 Maus und Tastatur (PS/2)
C3 KNX (nur in Verbindung mit geeigneter Software)
C4 RS-232
C5 Gigabit-Ethernet 1
C6 Gigabit-Ethernet 2
C7 Audio in, Audio out, Mic in (Klinke 3,5 mm)
C8 CAN (optional)
C9 LIN (optional)
C10 USB 2.0 hinten (2 Stück)
C11 USB 3.0 hinten (2 Stück)
C12 VGA (D-Sub 15-polig)
C13 HDMI 1
C14 HDMI 2
Abbildung 10: Pin-Belegung CAN-Anschluss (C8) Abbildung 11: Pin-Belegung LIN-Anschluss (C9)
