- Seite 2 Impressum Produkt Artikelnummer Controlpro, Dual-Core, 4 GB RAM, 250 GB SSD PNX11-20001 Controlpro, Quad-Core, 8 GB RAM, 250 GB SSD PNX11-20002 Controlpro, Quad-Core, 16 GB RAM, 500 GB SSD PNX11-20003 Dieses Handbuch enthält die wichtigsten Hinweise, um das Controlpro sicherheitsgerecht zu betreiben. Bitte studieren Sie diese daher sorgfältig bevor Sie mit dem Gerät arbeiten.
-
Seite 3: In Der Anleitung Verwendete Warnsymbole Und Signalwörter
In der Anleitung verwendete Warnsymbole und Signalwörter In der Anleitung verwendete Warnsymbole und Signalwörter Warnung beachten, um Tod oder schwere Verletzungen zu Warnung vermeiden. Hinweise beachten, um Verletzungen oder Sachschäden zu Achtung vermeiden. Hinweis Wichtige Handlungsanweisungen und Sachverhalte. Tipp Zusätzliche, nützliche Hinweise. Wichtige Sicherheitshinweise, bitte vor der Installation lesen! Warnung Das Gerät kann bei unsachgemäßer Installation gefährliche Spannungen führen! -
Seite 4: Inhaltsverzeichnis
Wichtige Sicherheitshinweise, bitte vor der Installation lesen! 1 Zielgruppen 2 Bestimmungsgemäßer Gebrauch 3 Produktbeschreibung 3.1 Software 3.1.1 Betriebssystem 3.1.2 Betrieb mit der PEAKnx Software YOUVI 3.1.3 Betrieb mit Fremdsoftware 3.2 Variantenübersicht 3.3 Geräte-Elemente 3.4 Touch-Panel, Frontansicht 3.5 Touch-Panel, Rückansicht 3.6 Touch-Panel, Draufsicht 3.7 Produkteigenschaften... - Seite 5 Inhalt 9.1.2 Panel von der Spannungsversorgung trennen 9.2 Windows hat nicht behebbare Probleme 9.3 Technischer Support 10 Technische Daten Änderungen vorbehalten Konformität Entsorgungshinweis Konformitätserklärung Über PEAKnx...
-
Seite 6: Zielgruppen
Sie sich bitte umgehend an unseren technischen Support, siehe Kapitel 9.3. 2 Bestimmungsgemäßer Gebrauch Das Controlpro dient, je nach genutzter Software, als raumübergreifende Steuereinheit für die gesamte KNX-Installation. Es fungiert damit auch als Statusanzeige. Das Gerät muss im Rahmen der angegebenen technischen Daten und Anweisungen in diesem Handbuch betrieben werden. -
Seite 7: Produktbeschreibung
Nutzung mit einem fremden Busankoppler ▪ Eigenmächtige Reparaturen oder Änderungen am Gerät 3 Produktbeschreibung Das Controlpro (kurz: Panel) ist ein hochwertiger Panelcomputer für den Wandeinbau. Es dient als Anzeige- und Steuerungseinheit für die über KNX gesteuerten Bestandteile und Installationen eines Gebäudes. 3.1 Software Das Panel kann sowohl mit der mitgelieferten Software YOUVI als auch mit anderer Windows-kompatibler Software betrieben werden. -
Seite 8: Betrieb Mit Fremdsoftware
Das auf dem Panel vorinstallierte Betriebssystem Windows 10 LTSC erlaubt die Nutzung anderer Windows-basierter Software für z. B. Visualisierungen und Türsprechstellen. Je nach eingesetzter Software kann der Funktionsumfang des Panels stark vergrößert werden. Eine Liste kompatibler Software finden Sie in den FAQs: www.peaknx.com/de/FAQ unter dem Thema „Kompatibilität“. Hinweis: PEAKnx übernimmt keine Gewähr für die Funktion von Fremdsoftware auf dem... -
Seite 9: Geräte-Elemente
3 Produktbeschreibung 3.3 Geräte-Elemente Position Beschreibung Maße (H x B x T) Unterputzdose 312 x 528 x 65 mm Panel mit Touchscreen 320 x 535 x 50 mm Frontglas 330 x 560 x 1,8 mm... -
Seite 10: Touch-Panel, Frontansicht

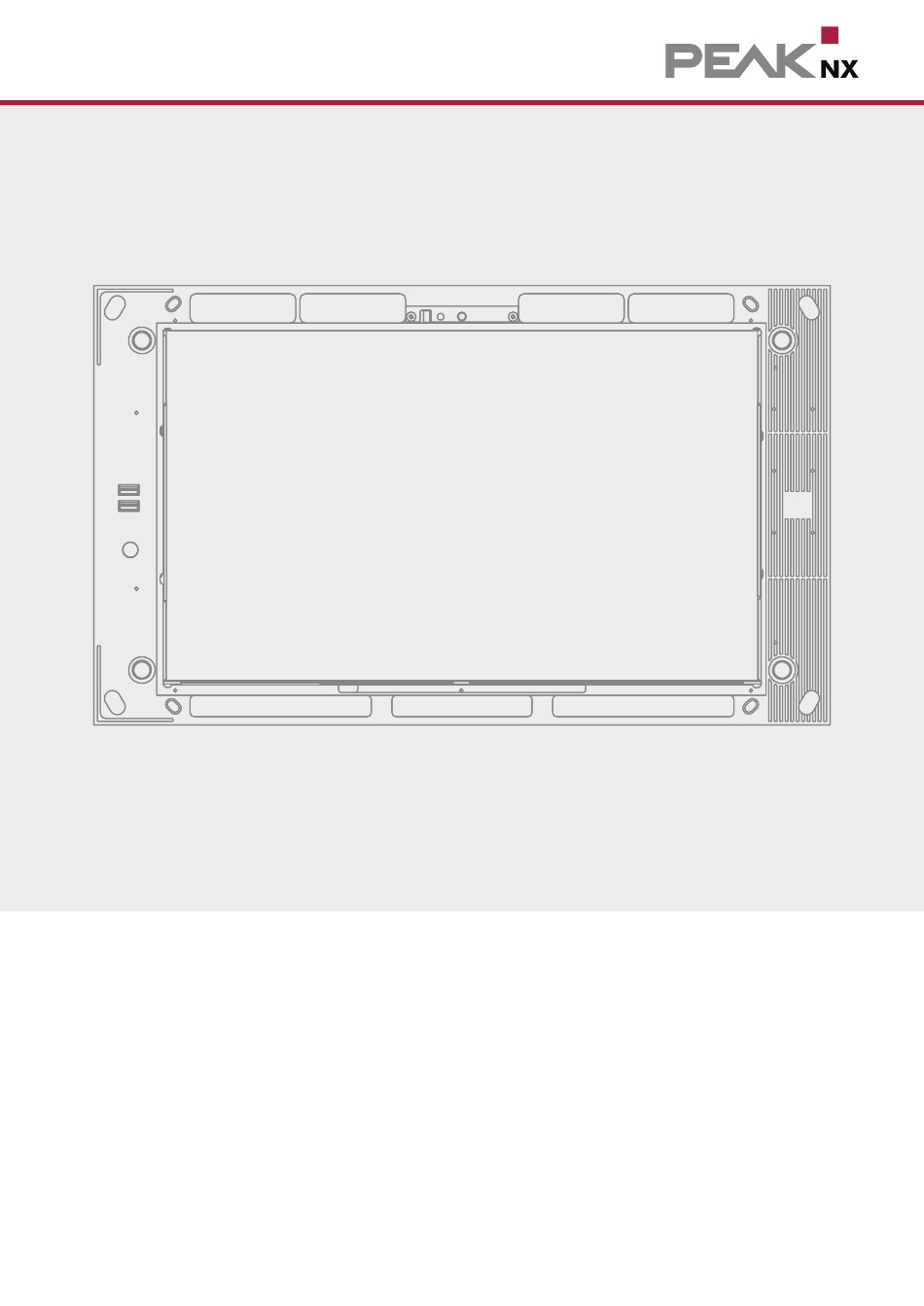

3 Produktbeschreibung 3.4 Touch-Panel, Frontansicht Position Beschreibung 4 x Schraubenaufnahme zur Befestigung des Panels 4 x Aufnahme für Frontglas Mikrofon Kamera Lüftungsöffnungen Touchscreen 2 x USB 2.0, Status-LED Kühlkörper Ein/Aus-Taster... -
Seite 11: Touch-Panel, Rückansicht
3 Produktbeschreibung 3.5 Touch-Panel, Rückansicht Position Beschreibung Spannungsversorgung 15 - 20 V DC Spannungsversorgung GND KNX-Anschluss (Klemme: KNX WAGO 243 211, Leiterdurchmesser: 0,6 - 0,8 mm) -
Seite 12: Touch-Panel, Draufsicht
3 Produktbeschreibung 3.6 Touch-Panel, Draufsicht Position Beschreibung HDMI out VGA out 2 x USB 3.0, nicht für den dauerhaften Gebrauch geeignet! Gigabit Ethernet 2 x USB 3.0, nicht für den dauerhaften Gebrauch geeignet! Audio, Mic in Audio, Line out 3.7 Produkteigenschaften TFT-Farbbildschirm, LED-Hintergrundbeleuchtung, 1920 ×... -
Seite 13: Hinweise Zu Den Anschlüssen Des Panels
3.8.1 KNX-Anschluss Für den KNX-Anschluss wird eine Klemme folgender Spezifikation genutzt: KNX WAGO 243 211, Leiterdurchmesser: 0,6 - 0,8 mm. Hinweis: Der KNX-Feldbus kann nur in Zusammenhang mit PEAKnx-Software verwendet werden. 3.8.2 Ethernet-Anschluss Hinweis: Zur vollumfänglichen Nutzung des 1-GB-LAN-Anschlusses achten Sie darauf, den richtigen Verkabelungsstandard zu installieren (Cat 5 oder höher). -
Seite 14: Bedienelemente
Schäden an Frontglas und Display vermeiden! Den Touchscreen nicht mit scharfen oder spitzen Gegenständen bedienen. ▪ 4 Lieferumfang ▪ Controlpro Panel inkl. YOUVI Softwarepaket Basic (auf USB-Stick enthalten) Controlpro Benutzerhandbuch (Dieses Dokument) ▪ YOUVI Kurzanleitung ▪ Reinigungstücher für den Touchscreen ▪... -
Seite 15: Wichtige Hinweise Zur Sicherheit Und Handhabung
5 Wichtige Hinweise zur Sicherheit und Handhabung 5 Wichtige Hinweise zur Sicherheit und Handhabung Warnung Die Installation und Inbetriebnahme des Controlpros darf nur durch Elektrofachkräfte erfolgen! Warnung Beachten Sie die in Ihrem Land geltenden nationalen Vorschriften bezüglich Installation, Funktionsprüfung, Reparatur und Wartung von elektrischen Produkten! ▪... -
Seite 16: Montage Und Inbetriebnahme
6 Montage und Inbetriebnahme 6 Montage und Inbetriebnahme Das Panel kann ausschließlich in einen Wandausschnitt in Mauerwerk oder Hohlwänden eingesetzt werden. Nutzen Sie dazu die Controlpro Unterputzdose (PNX11-20006) oder eine kompatible, z. B. die des Gira Control 19. 6.1 Informationen für Elektrofachkräfte Hinweis: Wir empfehlen das Panel eigens abzusichern, da es in seltenen Fällen komplett... -
Seite 17: Unterputzdose In Hohlwand Einbauen
− 15-20 V DC für den Schaltschrank, Artikelnummer: PNX11-20007 − max. Strombedarf: im Betrieb: 4 A, während des PC-Bootvorgangs: 4,5 A (bei 15 V) Trennen Sie die steckbare Schraubklemme (C1;2) vom Controlpro. ▪ Verbinden Sie sie mit den Kabeladern des Netzteils. ▪... -
Seite 18: Spannungsquelle Für Die Unterputzdose Vorbereiten
6 Montage und Inbetriebnahme 6.3.2 Spannungsquelle für die Unterputzdose vorbereiten Vor allem beim Austausch eines fremden Gerätes gegen das Controlpro ist oft bereits eine Spannungsquelle in der Unterputzdose vorhanden. Das heißt, dass sich Netzspannung und Kleinspannung in einem gemeinsamen Gehäuse befinden. -
Seite 19: Panel Anschließen Und Montieren
6 Montage und Inbetriebnahme Schließen Sie nun die 15-20-V-Seite an. ▪ Trennen Sie dazu die steckbare Schraubklemme (C1;2) vom Controlpro. Verbinden Sie sie mit den Kabeladern des Netzteils. ▪ Achten Sie auf die richtige Polung, wie auf dem ▪ Netzteil angegeben: Rot (+) und Schwarz (–). -
Seite 20: Erstinbetriebnahme Und Bedienung
Hinweis: Im Auslieferungszustand meldet sich das Panel automatisch mit dem Benutzer- namen Controlpro ohne Passwort an. Nach dem Login können in den Windows-Einstellungen jederzeit weitere Benutzer hinzugefügt oder weitere Einstellungen geändert werden. Der Ein/Aus-Taster (B9) wird zugänglich, sobald Sie das Frontglas entfernen. -
Seite 21: Tastatureingabe Aktivieren
8 Wartung Ausschalten ▪ Drücken Sie kurz den Ein/Aus-Taster. Oder: Tippen Sie im Windows-Startbildschirm auf das Windows-Logo und dann auf das ▪ Ein/Aus-Symbol. Wählen Sie dort die Option „Herunterfahren“. ▪ Das Betriebssystem fährt herunter und schaltet den Computer aus. Hinweis: Im normalen Betriebsfall ist ein Ausschalten des Controlpros nicht notwendig. -
Seite 22: Fehlerbehebung
Sie Ihren Händler. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch. 9.1 Touchscreen reagiert nicht mehr Wenn das Controlpro nicht mehr auf eine Eingabe über den Touchscreen reagiert (kann in seltenen Fällen bei Windows-Updates auftreten), hilft meist ein Neustart des Panels. Wenn das Problem weiter besteht, muss das Panel vom Netz getrennt und danach wieder eingeschaltet werden, siehe Abschnitt 9.1.2 Panel von der Spannungsversorgung trennen. -
Seite 23: Aus- Und Wieder Einschalten
Betriebssystem in den Grundzustand versetzt werden. Falls Sie nach der Inbetriebnahme ein Image mit dem Recovery-Stick erstellt haben, finden Sie in der Kurzanleitung des Recovery- Stick weitere Instruktionen zur Wiederherstellung des Image. 9.3 Technischer Support Sollten Probleme mit Ihrem Controlpro auftreten, kontaktieren Sie bitte unser PEAKnx Support Team: Mail: support@peaknx.com ▪... -
Seite 24: Technische Daten
10 Technische Daten 10 Technische Daten Versorgung 15 - 20 V DC, max. Strombedarf: im Betrieb: 4 A, während des Spannungsquelle PC-Bootvorgangs: 4,5 A (bei 15 V) Anschlussklemme 0,75 bis 1,31 mm² nutzbarer Aderquerschnitt KNX-Busspannung 19 V bis 33 V Sicherung 4 A, träge Leistungsaufnahme Betrieb: 40 W... - Seite 25 10 Technische Daten Peripherie Lautsprecher Breitband, Stereo Mikrofon Raumcharakteristik Webcam 5 Megapixel Maße Panelcomputer 535 x 320 x 50 mm Frontglas 560 x 330 x 1,8 mm Gewicht Panelcomputer ohne 4540 g Frontglas Frontglas 860 g Anschlüsse 2 x USB 2.0 (Frontanschluss) 4 x USB 3.0 Ethernet Gigabit Ethernet...
- Seite 26 10 Technische Daten Umgebung Erfüllte Normen und Richtlinien - EN 50491-5-1/2/3:2010 unter Anwendung EN 61000-4-2/3/4/5/6 - EN 55011:2018-05 - EU-Richtlinien 2011/65/EU + 2015/863/EU (RoHS 2)
-
Seite 27: Änderungen Vorbehalten
Änderungen vorbehalten Änderungen vorbehalten Inhaltliche Änderungen in dieser Dokumentation, die dem technischen Fortschritt dienen, werden ohne vorherige Ankündigung vorgenommen. Diese Dokumentation wurde mit viel Sorgfalt erstellt und wird in regelmäßigen Abständen überarbeitet. Dennoch können wir nicht für die vollständige Fehlerfreiheit garantieren. Alle uns bekannten Fehler werden in neuen Auf- lagen beseitigt. -
Seite 28: Konformitätserklärung
Konformitätserklärung... -
Seite 29: Über Peaknx
Verfügung stellen. Dabei wird großen Wert auf die Langlebigkeit der Produkte und das qualitative Zusammenspiel von Design und Funktionalität gelegt. Als neuester Geschäftsbereich der PEAK-Firmengruppe mit Sitz in Darmstadt greift PEAKnx auf mehr als 25 Jahre Erfahrung im Hard- und Softwarebereich zurück. Durch ein breit aufgestelltes Netzwerk an zertifizierten Partnern bietet PEAKnx darüber hinaus auch die dazugehörigen... - Seite 30 Notizen Notizen...
- Seite 31 Notizen Notizen...
