- Seite 1 Controlmini Handbuch...
- Seite 2 Controlmini PNX-002-A18-00017 Diese Anleitung zur Montage und Inbetriebnahme enthält die wichtigsten Hinweise, um das Controlmini sicherheitsgerecht zu betreiben. Bitte studieren Sie diese daher sorgfältig bevor Sie mit dem Gerät arbeiten. Dies gilt für alle Personen, die mit dem Gerät in Berührung kommen.
-
Seite 3: In Der Anleitung Verwendete Warnsymbole Und Signalwörter
Controlmini, Handbuch In der Anleitung verwendete Warnsymbole und Signalwörter Warnung beachten, um Tod oder schwere Verletzungen zu vermeiden Hinweise beachten, um Verletzungen oder Sachschäden zu vermeiden Wichtige Handlungsanweisungen und Sachverhalte Hinweis Zusätzliche, nützliche Hinweise Tipp Wichtige Sicherheitshinweise, bitte vor der Installation lesen! Das Gerät kann bei unsachgemäßer Installation gefährliche... -
Seite 4: Inhaltsverzeichnis
3.1.2 Betrieb mit der PEAKnx Software YOUVI ........ - Seite 5 Über PEAKnx ........
-
Seite 6: Zielgruppen
Sie sich bitte umgehend an unseren technischen Support, siehe Kapitel 9.3. 2 Bestimmungsgemäßer Gebrauch Das Controlmini dient, je nach genutzter Software, als raumübergreifende Steuereinheit für die gesamte KNX-Installation. Es fungiert damit auch als Statusanzeige. Das Gerät muss im Rahmen der angegebenen technischen Daten und Anweisungen in diesem Handbuch betrieben werden. -
Seite 7: Produktbeschreibung
Bedienung des Gerätes von Kleinkindern ■ Eigenmächtige Reparaturen oder Änderungen am Gerät 3 Produktbeschreibung Das Controlmini (kurz: Panel) ist ein hochwertiger Panelcomputer für den Wandeinbau. Es dient als Anzeige- und Steuerungseinheit für die über KNX gesteuerten Bestandteile und Installationen eines Gebäudes. 3.1 Software Das Panel kann sowohl mit der mitgelieferten Software YOUVI als auch mit anderer Windows-kompatibler Software betrieben werden. -
Seite 8: Betrieb Mit Fremdsoftware
Neben den Basisfunktionen zur Steuerung von KNX-Geräten kann YOUVI über Module zur IP-Kameraanbindung, Steuerung per App von unterwegs oder Sprachsteuerung erweitert werden. Die aktuell verfügbaren Module sind im Shop unter www.peaknx.com > Shop > Software > YOUVI erhältlich. Hinweis:... -
Seite 9: Geräte-Elemente I. Unterputzvariante
Controlmini, Handbuch ■ Maximale Leistungsaufnahme unter Volllast: 15 W ■ Leistungsaufnahme im Leerlauf: 10 W, Serverbetrieb ohne LCD: 5W ■ Umgebungstemperatur 0 bis 35 °C ■ Einbau im Querformat, parallel zur Wand mit Unterputzdose in der Wand oder mit Aufputzrahmen an der Wand ■... -
Seite 10: Geräte-Elemente Ii. Aufputzvariante
Controlmini, Handbuch 3.4 Geräte-Elemente II. Aufputzvariante Position Beschreibung Aufputzrahmen Panel mit Touchscreen Frontglas... -

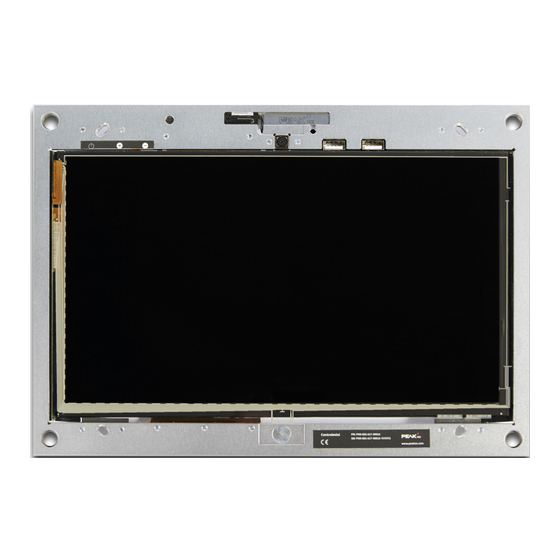

Seite 11: Touch-Panel, Frontansicht
Controlmini, Handbuch 3.5 Touch-Panel, Frontansicht Position Beschreibung 4 x Aufnahme für Frontglas Ein/Aus-Taster 4 x Schraubenaufnahme zur Befestigung des Panels Lauter/Leiser-Taster Mikrofon WLAN-Antenne Kamera 2 x USB 2.0 Touchscreen Windows Homebutton... -
Seite 12: Touch-Panel, Rückansicht
Controlmini, Handbuch 3.6 Touch-Panel, Rückansicht Position Beschreibung 100 Mbit Ethernetanschluss 2 x KNX-Wago-Installationsklemme 243-211 Mini HDMI MicroSD-Karteneinschub USB 3.0 Spannungsversorgung, Panel: 24 V DC Spannungsversorgung, Panel: GND... -
Seite 13: Hinweise Zu Den Anschlüssen Des Panels
Controlmini, Handbuch 3.7 Hinweise zu den Anschlüssen des Panels 3.7.1 KNX-Anschluss Der KNX-Anschluss wird als KNX-Schnittstelle für die PEAKnx Software sowie als direkte oder IP-Schnittstelle für andere Serveranwendungen/KNX-Software genutzt. Für den KNX-Anschluss wird eine Klemme folgender Spezifikation genutzt: KNX WAGO 243 211, Leiterdurchmesser: 0,6 - 0,8 mm. -
Seite 14: Anschlüsse Für Externe Maus Und Tastatur
Vermeiden Sie die längere Nutzung stromintensiver Geräte am USB- Anschluss. 4 Lieferumfang ■ Controlmini Panel ■ Kurzanleitungen zur Inbetriebnahme von Panel und Software ■ USB-Stick: YOUVI Basic Software und Controlmini Handbuch ■ Netzwerkverbinder ■ Netzwerk Patchkabel ■ Touchpen ■ Reinigungstücher für den Touchscreen... -
Seite 15: Wichtige Hinweise Zur Sicherheit Und Handhabung
Unterputzdose oder Aufputzrahmen ■ Recovery-Stick ■ Controlmini Netzteil für den Schaltschrank (empfohlen) oder die Unterputzdose 5 Wichtige Hinweise zur Sicherheit und Handhabung Die Inbetriebnahme des Controlminis darf nur durch Elektrofachkräfte erfolgen! Beachten Sie die in Ihrem Land geltenden nationalen Vorschriften bezüg- lich Installation, Funktionsprüfung, Reparatur und Wartung von elektri-... -
Seite 16: Montage Und Inbetriebnahme
Das Controlmini kann sowohl Unterputz (Unterputzdose PNX-018-A17-00023 ) als auch Aufputz (Aufputzrahmen PNX-018-A18-00041) an der Wand befestigt werden. Des Weiteren ist es möglich das Controlmini mit einem passenden Adapterrahmen auf verschiedenste Unterputzdosen anderer Hersteller zu montieren. Weitere Anleitungen zur Montage Aufputz oder der Befestigung mit Hilfe von Adaptern werden mit dem jeweiligen Aufputzrahmen oder Adapter mitgeliefert. -
Seite 17: Einbau In Mauerwerk
Controlmini, Handbuch Boîte d‘encastrement/Flush-mounted box 6.2.1 Einbau in Mauerwerk Installation dans la maçonnerie/Brickwork-Installation Le gabarit protège de la saleté. The stencil board protects from dirt. 24 V 50 mm Installation dans un mur creux/Cavity Wall Installation Affleurant au mur Box flush with wall Stellen Sie eine Aussparung von H x B x T: 194 x 252 x 50 mm in der Wand her. -
Seite 18: Spannungsquelle Montieren
Beachten Sie dabei die Polung. 6.3.2 Nutzung eines Netzteils in der Unterputzdose Vor allem beim Austausch eines fremden Gerätes gegen das Controlmini ist oft bereits eine Spannungsquelle in der Unterputzdose vorhanden. Das heißt, dass sich Netzspannung und Kleinspannung in einem gemeinsamen Gehäuse befinden. Bei falschem Anschluss können auch Teile, die normalerweise nur Kleinspannung führen, ungewollt Netzspannung führen. - Seite 19 Controlmini, Handbuch Legen Sie das Netzteil (PNX-019-A19-00071) in die Unterputzdose. Verbinden Sie die 24 V-Seite des Netzteils mit der im Lieferumfang enthaltenen steckbaren Schraubklemme. Beachten Sie dabei die Polung. Verbinden Sie die Netzleitung mit der 230 V-Seite des Netzteils. Erdung Bei der Verwendung eines Netzteils in der Unterputzdose des Controlminis: Schließen Sie die Erdung in der Unterputzdose an.
-
Seite 20: Panel Anschließen Und Montieren
Controlmini, Handbuch 6.4 Panel anschließen und montieren Schäden am Panel durch zu frühe Inbetriebnahme vermeiden! ■ Beachten Sie die klimatischen Bedingungen am Installationsort. ■ Vor dem Einschalten des montierten Gerätes muss sich das Gerät an die klimatischen Gegebenheiten am Installationsort angepasst haben. -
Seite 21: Panel Montieren
Touchpen bedienen. 7.1 Controlmini ein- und ausschalten Hinweis: Im Auslieferungszustand meldet sich das Panel automatisch mit dem Benutzer- namen Controlmini ohne Passwort an. Nach dem Login können in den Windows Einstellungen jederzeit weitere Benutzer hinzugefügt oder weitere Einstellungen geändert werden. -
Seite 22: Einschalten
Achtung: Um das Betriebssystem neu aufzuspielen, muss das Panel heruntergefahren werden und kann, während das Image aufgespielt wird (ca. 30 min), nicht zur Gebäudesteuerung eingesetzt werden! ■ Fahren Sie das Controlmini herunter. ■ Nehmen Sie das Frontglas vorsichtig nach vorne ab. ■... -
Seite 23: Wartung
Starten Sie das Panel neu. ■ Bringen Sie das Frontglas an. 8 Wartung Das Gerät ist wartungsfrei. Bitte nehmen Sie bei Problemen mit dem Controlmini keine Reparaturen selbst vor, sondern kontaktieren Sie Ihren Händler. Beim Öffnen des Gerätes erlischt der Gewährleistungsanspruch. 8.1 Touchscreen reinigen Das Frontglas und der Touchscreen müssen zur einwandfreien Funktion regelmäßig... -
Seite 24: Fehlerbehebung
■ Achten Sie darauf, dass die Aussparung im Rahmen für die Kamera im oberen Teil des Bildschirms positioniert ist. 9. Fehlerbehebung 9.1 Touchscreen reagiert nicht mehr Wenn das Controlmini nicht mehr auf eine Eingabe über den Touchscreen reagiert (kann... -
Seite 25: Aus- Und Wieder Einschalten
Betriebssystem in den Grundzustand versetzt werden. 9.2.1 Betriebssystem vom Recovery-Stick wiederherstellen (Hierfür wird eine externe Maus benötigt) Hinweis: Alle auf dem Controlmini gespeicherten persönlichen Daten sowie zusätzlich installierte Software gehen bei einer Wiederherstellung des Betriebs systems verloren. ■ Fahren Sie das Controlmini herunter. -
Seite 26: Technischer Support
Entfernen Sie den Stick. ■ Starten Sie das Panel neu. ■ Bringen Sie das Frontglas an. 9.3 Technischer Support Sollten Probleme mit Ihrem Controlmini auftreten, kontaktieren Sie bitte unser PEAKnx Support Team: Mail: support@peaknx.com Support Ticket erstellen: https://support.peaknx.com/?lang=de Tel.: +49-6151-279 1825... -
Seite 27: Technische Daten
Controlmini, Handbuch 10 Technische Daten Versorgung Netzspannung 24 V DC; 2,5 A Anschlussklemme, Leiterquerschnitt starr: 0,14 mm² - 1,5 mm² flexibel mit Aderendhülse ohne Kunststoff- hülse: 0,25 mm² - 1,5 mm² Leistungsaufnahme Betrieb (Leerlauf): 10 W Betrieb (Volllast): 15 W... -
Seite 28: Auflösung
Controlmini, Handbuch Anzeige TFT-Vollfarbbildschirm, LED Hintergrund- beleuchtet Größe (Diagonale) 11,6 Zoll Auflösung 1920 x 1080 Pixel Touch-Technik Projiziert-kapazitiver Touch (PCAP) Peripherie Lautsprecher Breitband, Stereo Mikrofon Raumcharakteristik Webcam 5 Megapixel WLAN WiFi 2,4GHz IEEE 802.11b/g/n Bluetooth Maße Größe Computer mit Panel 297 x 210 x 22,5 mm Größe Frontglas... -
Seite 29: Änderungen Vorbehalten
Controlmini, Handbuch Änderungen vorbehalten Inhaltliche Änderungen in dieser Dokumentation, die dem technischen Fortschritt dienen, werden ohne vorherige Ankündigung vorgenommen. Diese Dokumentation wurde mit viel Sorgfalt erstellt und wird in regelmäßigen Abständen überarbeitet. Dennoch können wir nicht für die vollständige Fehlerfreiheit garantieren. Alle uns bekannten Fehler werden in neuen Auflagen beseitigt. -
Seite 30: Eu Declaration Of Conformity
Controlmini, Handbuch EU Declaration of Conformity This declaration applies to the following product: Product name: Controlmini Item number(s): PNX-002-A18-00017 Manufacturer: DOGAWIST Investment GmbH Otto-Roehm-Strasse 69 64293 Darmstadt Germany We declare under our sole responsibility that the mentioned product is in conformity with... -
Seite 31: Über Peaknx
Punkt zur Verfügung stellen. Dabei wird großen Wert auf die Langlebigkeit der Produkte und das qualitative Zusammenspiel von Design und Funktionalität gelegt. Als neuester Geschäftsbereich der PEAK-Firmengruppe mit Sitz in Darmstadt greift PEAKnx auf mehr als 25 Jahre Erfahrung im Hard- und Softwarebereich zurück. Durch ein breit aufgestelltes Netzwerk an zertifizierten Partnern bietet PEAKnx darüber hinaus auch die... - Seite 32 www.peaknx.com...
